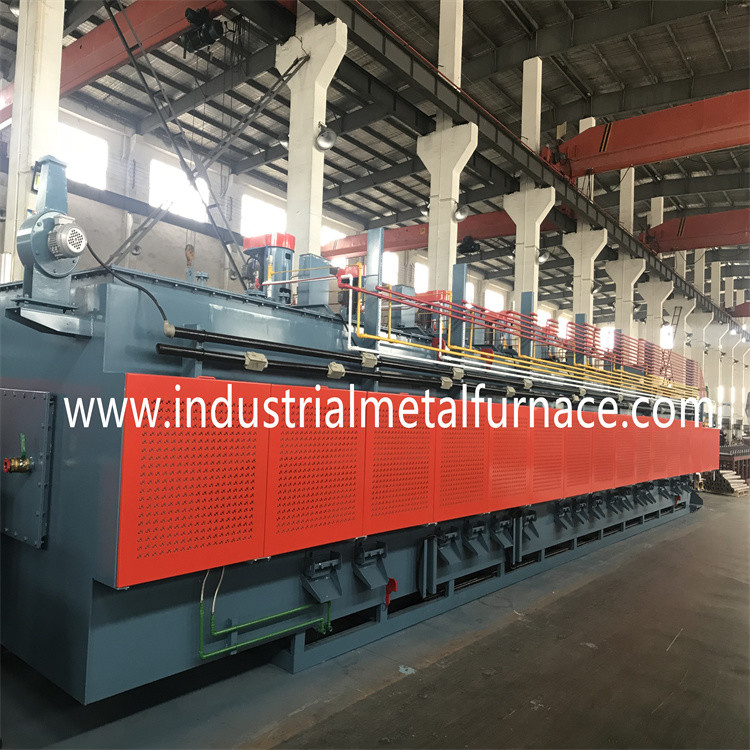

उच्च मात्रा 40400 विद्युत ताप सतत मेष बेल्ट फर्नेस
1.हीट ट्रीटमेंट फर्नेस लाइन में निम्न शामिल हैं:
क्यूउंचिंगएफभट्ठी→ क्यूउंचिंगसीऊलिंगटीअंको→ पद डीचिकनाई
तथासीझुकावटीअंको→ सीनिरंतरएचओटीएआईआरटेम्परिंग एफभट्ठी→
एस्वचालितटीतापमानसीनियंत्रणपीअनेली.
(1) कुल शक्ति: लगभग 170 किलोवाट (सहायक शक्ति सहित);
(2) कुल लंबाई: लगभग 23 मीटर;
(3) कुल वजन: लगभग 22000 किग्रा;
2डी.कन्वेयर जाल बेल्ट भट्ठी के मुख्य तकनीकी पैरामीटर
क्षमता: शमन और तड़के लगभग 130-180 किग्रा / घंटा है, कार्बराइजिंग है
लगभग 60-120 किग्रा / घंटा, और आउटपुट आकार, आकार और स्टैकिंग के साथ बदलता रहता है
वर्कपीस का। कार्य भाग: हार्डवेयर उपकरण, मानक भाग, आदि।
3.प्रति यूनिट तकनीकी विशिष्टता
शमन भट्टी
3-1.विनिर्देश
| 3-1-1 कार्य तापमान: | 760℃～920℃ |
| 3-1-2 रेटेड हीटिंग पावर: | 70-90 किलोवाट; |
| 3-1-3 ताप क्षेत्र: | 3 क्षेत्र; |
| 3-1-4 हीटर मात्रा: | 27 पीसी; |
| 3-1-5 जाल बेल्ट की हीटिंग चूल्हा लंबाई | 4000 मिमी; |
| 3-1-6 प्रीहीटिंग ज़ोन की लंबाई: | 1500 मिमी; |
| 3-1-7 प्रवेश रैक लंबाई: | 2000 मिमी; |
| 3-1-8 भट्ठी शरीर का कुल वजन | लगभग 8 टन; |
| 3-1-9 भट्ठी शरीर की कुल चौड़ाई: | लगभग 1850 मिमी; |
| 3-1-10 जाल बेल्ट चौड़ाई: | डब्ल्यू = 400 मिमी (जापान एसयूएस 314 एस-Φ2.5 * Φ3.0); |
| 3-1-11 संचरण: | एन = 1.5 किलोवाट, आई = 900, पी ＝25.4 (कमी गियर + चर आवृत्ति मोटर); |
| 3-1-12 निकास उपकरण: | एन = 0.37 किलोवाट; |
| 3-1-13 प्रशंसक: | एन = 2－1.5 किलोवाट; |
| 3-1-14 भट्ठी तापमान एकरूपता: | ± 5 ℃ (एक ही क्रॉस सेक्शन); |
| 3-1-15 भट्ठी खोल तापमान: | ≤50 ℃ + कमरे का तापमान (ड्राइविंग साइड); |
| 3-1-16 तापमान नियंत्रण सटीकता: | ± 1 ℃; |
| 3-1-17 कार्बन संभावित नियंत्रण सटीकता: | ± 0.05; |
4. शमनटैंक
4-1.एसविशिष्टता
4-1-1 जाल बेल्ट भट्ठी: बी = 600 मिमी सामग्री: 204, 1 पीसी, 1.6 * ¢1.6 * हेम 30 05075-एएल
4-1-2 ट्रांसमिशन: एन = 1.5 किलोवाट, आई = 450, पी = 25.4 सभी, नानफैंग मोटर + ज़िंटाओ रेड्यूसर
(टॉर्क लिमिटर सहित);
4-1-3 कूलिंग पंप: 5.5HP × 3 ”, 1 सेट, शंघाई जियाजिन;
4-1-4 परिसंचरण पंप: 5.5 एचपी × 3 ", 1 सेट, शंघाई जियाजिन;
4-1-5 प्लेट हीट एक्सचेंजर: (20m2), 1 सेट, युआनक्सियांग हीट एक्सचेंज;
4-1-6 लिफ्टिंग स्ट्रिप एल्युमिनियम एलॉय से बनी है, 1 सेट, वंडरी मेड;
6.पोस्टघटती और सफाई टैंक
6-1.एसविशिष्टता
6-1-1 मेष बेल्ट: सामग्री: डब्ल्यू = 400 मिमी, 1 पीसी, 1.6 * ¢ 2.0 हेम 30 05075-एएल;
6-1-2 ट्रांसमिशन: एन = 0.75 किलोवाट, आई = 450, पी = 19.05 1 पीसी, नानफैंग मोटर + ज़िंटाओ रेड्यूसर
(टॉर्क लिमिटर सहित);
6-1-3 स्प्रे पंप: एन＝2.2 किलोवाट, 1 पीसी, जियाजिन;
6-1-4 तेल जल पृथक्करण मोटर: एन = 0.10 किलोवाट, 1 सेट, अनुकूलित;
6-1-5 इलेक्ट्रिक हीटिंग: एन = 18.9 किलोवाट, 3 पीसी, अनुकूलित;
तड़के भट्ठी
7-1.विनिर्देश
7-1-1 कार्य तापमान: 650 ℃;
7-1-2 रेटेड हीटिंग पावर: लगभग 80-95 किलोवाट;
7-1-3 हीटरों की संख्या: 81 सेट;
7-1-4 क्षेत्रों की संख्या: 3 क्षेत्र;
7-1-5 ताप भट्ठी की लंबाई: 6000 मिमी;
7-1-6 रैक की लंबाई से बाहर निकलें: 1000 मिमी;
7-1-7 मेष बेल्ट की चौड़ाई: B＝600mm (SUS304 सामग्री);
7-1-8 भट्ठी के शरीर का कुल वजन: लगभग 7 टन;
7-1-9 फर्नेस बॉडी की कुल चौड़ाई: लगभग 1825 मिमी;
7-1-10 ट्रांसमिशन: एन = 0.75 किलोवाट, आई = 1800, पी = 25.4;
7-1-11 पंखा: एन = 3－1.5kw;
7-1-12 फर्नेस तापमान एकरूपता: ± 6 ℃;
7-1-13 तापमान नियंत्रण सटीकता: ± 1 ℃;
7-1-14 भट्ठी की दीवार का तापमान: 40 ℃ + कमरे का तापमान (संचरण पक्ष);
विद्युत नियंत्रण
8. मुख्य घटक
| 1 | कार्बन संभावित नियंत्रक | 1 पीसी | यूरोथर्म |
| 2 | डिजिटल तापमान नियंत्रक | 1 पीसी | फ़ूजी, जापान |
| 3 | श्रव्य और दृश्य अलार्म सिस्टम | 1 सेट | स्वनिर्धारित |
| 4 | फ्रिक्वेंसी परिवर्तक | 1 पीसी | मित्सुबिशी, जापान |
| 5 | परिपथ वियोजक | सभी | श्नाइडर |
| 6 | contactor | सभी | श्नाइडर |
| 7 | रिले | सभी | ओमरोन, जापान |
| 8 | बटन | सब | तिआंडे, ताइवान |
| 9 | वोल्टेज और एमीटर | सब | ताइवान |
| 10 | ऑक्सीजन जांच | 1 समूह | मैराथन, यूएसए |
| 1 1 | थर्मल जोड़ी | 1 पीसी | दाझेंग, चोंगकिंग |
| 12 | पावर कंट्रोलर | 1 पीसी | फेंगडी, हांग्जो |
| 13 | निकटता स्विच | 1 पीसी | ओमरोन |

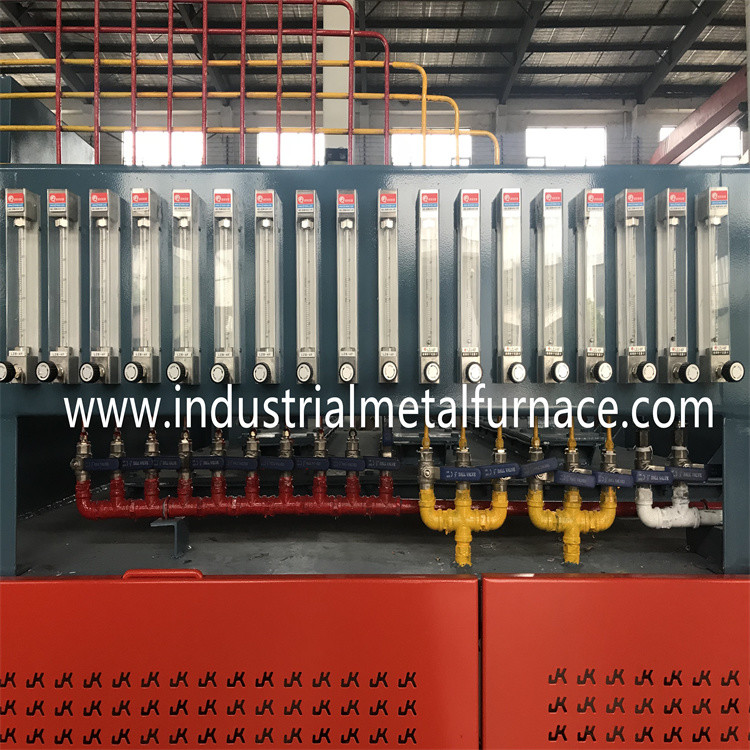

9.एकल बिंदु O2 कार्बन एकाग्रता स्वचालित नियंत्रण प्रणाली
वोल्टेज 220-380 वी × एक Ф × 50 हर्ट्ज;
1. सीपी कार्बन संभावित नियंत्रक, 1 पीसी;
2. वायु पंप: 2 सेट;संदर्भ वायु प्रवाह मीटर: 1;कार्बन बर्निंग एयर फ्लोमीटर: 1.
3. रिकॉर्डर: 1 सेट;
4. प्रवाह नियंत्रण सोलनॉइड वाल्व समूह: 1 समूह;
5. ऑक्सीजन जांच Ф 27m/m × 600m/m: 1pc;
6. एयर पाइपिंग: 1 पीसी;
7. विद्युत तारों: 1 पीसी;
10साइट पर काम
1 पाइप: निरंतर बेल्ट भट्ठी के लिए पाइप खरीदार द्वारा तैयार किए जाते हैं, लेकिन व्यवस्थित होते हैं
विक्रेता के निर्देश के अनुसार।
वायरिंग: कैबिनेट के बीच के तार प्रत्येक उपकरण अनुभाग द्वारा प्रदान किए जाते हैं
खरीदार, लेकिन विक्रेता के निर्देश के अनुसार जुड़े हुए हैं।
3 पेंटिंग;विद्युत प्रतिरोध भट्टी को गहरे रंग से रंगा गया है।
पाइप कनेक्शन: निकास पाइप तैयार किए जाते हैं और खरीदार द्वारा स्व-डिज़ाइन किए जाते हैं, जहां से शुरू होता है
उपकरण के कनेक्शन फ्लैंग्स का बिंदु।
