1.खरीदार की आवश्यकता

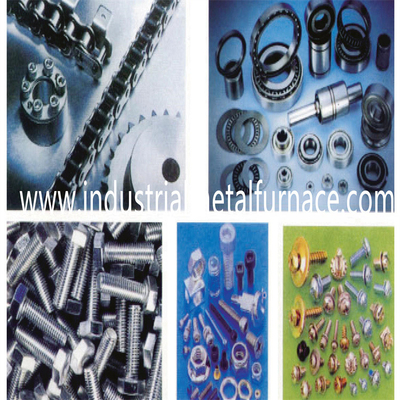

1.1 उत्पाद: फास्टनर;
1.2 प्रक्रिया: शमन, सफाई, तड़के;
1.3 उत्पादकता: लगभग 90-130 किग्रा/घंटा
1.5 खरीदार की आवश्यकता के अनुसार, हम अनुशंसा कर रहे हैं
300*3200*5 मिमी पर प्रभावी आकार के साथ एक मफल जाल बेल्ट प्रतिरोध भट्ठी।
2.हीट ट्रीटमेंट फर्नेस लाइन के बुनियादी पैरामीटर
बिजली आपूर्ति: 380V, 3 चरण, 50HZ;
पूरी लाइन की बिजली आपूर्ति: 190KW;
उपकरण का कुल वजन: 18000 किग्रा
कुल भट्ठी की लंबाई: लगभग 19500 मिमी;

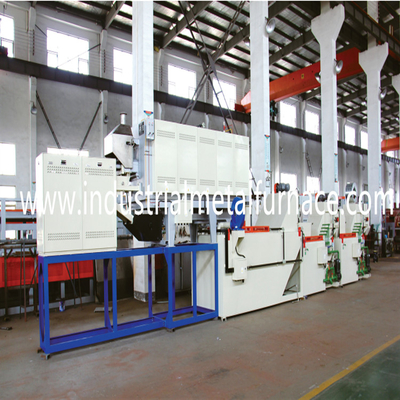

प्रक्रिया प्रवाह: शमन भट्ठी→शमन टैंक→सफाई मशीन→
टेम्परिंग भट्ठी और विद्युत नियंत्रण प्रणाली;
3.विशेषताएं
3.1 ताप उपचार भट्ठी विदेशी प्रौद्योगिकी को अवशोषित करती है।
चीन में बना है, लेकिन यह प्रमुख भागों के लिए उच्च गुणवत्ता वाले विदेशी ब्रांड को अपनाता है।
एऔर भट्ठी की समग्र गुणवत्ता अंतर्राष्ट्रीय स्तर तक पहुँच जाती है।
3.2 जाल बेल्ट गर्मी उपचार भट्ठी शमन भट्ठी से युक्त है,
शमन टैंक, सफाई मशीन, तड़के भट्ठी और विद्युत नियंत्रण प्रणाली।
4.उपकरण पैरामीटर
4.1 रेटेड तापमान
शमन भट्ठी शमन टैंक सफाई मशीन तड़के भट्ठी
820～920℃ 40～80℃ 40-60℃ 300-650℃
4.2 उत्पादकता
शमन: 90-130 किग्रा/घंटा (उत्पाद के आकार, वजन और स्टैकिंग स्थिति के अनुसार भिन्न)
4.3 वायुमंडल
शमन भट्ठी: मेथनॉल और प्रोपेन;
तड़के भट्ठी: हवा;
4.4 मेष बेल्ट प्रकार शमन भट्ठी
मेष बेल्ट की चौड़ाई 300 मिमी
कार्य क्षेत्र की लंबाई: 3200 मिमी
कार्य ऊंचाई: 50 मिमी
4.5 शमन टैंक
मेष बेल्ट की चौड़ाई : 500 मिमी
टैंक की गहराई: 1700 मिमी
टैंक की चौड़ाई: 1200 मिमी
टैंक की लंबाई: 3200 मिमी
4.6 सफाई मशीन
मेष बेल्ट की चौड़ाई : 500 मिमी
प्रभावी लंबाई: 2400 मिमी
4.7 टेम्परिंग भट्टी
मेष बेल्ट की चौड़ाई : 500 मिमी
प्रभावी लंबाई: 4000मिमी
प्रभावी ऊंचाई: 80 मिमी
5. प्रति यूनिट तकनीकी विनिर्देश
मेश बेल्ट शमन भट्ठी
मेष बेल्ट शमन भट्ठी उत्पादन लाइन का मुख्य हिस्सा है। इसमें शामिल है
भट्ठी शरीर, अस्तर, मफल, नीचे प्लेट, जाल बेल्ट ड्राइविंग डिवाइस, हीटिंग
डिवाइस, और तापमान नियंत्रण उपकरण।
1 मुख्य पैरामीटर:
कार्बराइजिंग मेष बेल्ट भट्ठी की चौड़ाई: 300 मिमी
हीटिंग क्षेत्र की लंबाई: 3200 मिमी
तापमान नियंत्रण: 4-ज़ोन पीआईडी नियंत्रण;
रेटेड पावर: 70KW;
भट्ठी तापमान एकरूपता:≤±5℃;
समान अनुभाग के लिए तापमान एकरूपता:≤±3℃;
भट्ठी की बाहरी दीवार का तापमान बढ़ना: ≤50℃
2 जाल बेल्ट ड्राइविंग डिवाइस
मेष बेल्ट ड्राइव भट्ठी तल द्वारा तुल्यकालिक समर्थन को अपनाता है
प्लेट को एक प्रत्यागामी गति मोड में रखें, ताकि मेष बेल्ट वहन करे
उच्च तापमान के तहत न्यूनतम तनाव.
2.1 जाल बेल्ट ड्राइविंग गति: 30 ～ 150 मिमी / मिनट, आवृत्ति रूपांतरण गति विनियमन।
2.2 जाल बेल्ट: 300*13200*1.2/1.8 मिमी, SUS314, 1 टुकड़ा;
2.4 कम करने वाला गियर 0.75 किलोवाट, 1 सेट;
2.5 मफल टैंक SUS310, 1 सेट;
2.6 चल भट्ठी तल प्लेट, 1Cr25Ni20Si2, SUS310 (सटीक कास्टिंग), 1 टुकड़ा;
2.7 वापसी यात्रा, 1 सेट;
2.8 पानी की टंकी, 1 सेट;
3 गर्मी संरक्षण सामग्री
3.1 अंदर की छत की दीवार पर लाइनिंग हैआयातितउच्च तापमान सेराब्लैंकेट ब्लॉक.
3.2 विद्युत प्रतिरोध भट्ठी की साइड दीवारें पंक्तिबद्ध हैंआयातितउच्च तापमान गर्मी
संरक्षण बोर्ड.
3.3 जाल बेल्ट कन्वेयर भट्ठी नीचे गुणवत्ता गर्मी के साथ बनाया गया है
संरक्षण ईंटें.
3.4 बेल्ट प्रकार भट्ठी नीचे हीटिंग तत्व ईंटों को समायोजित उच्च हैं
एल्युमिना विकृत ईंटें, कुल 8 टुकड़े।
3.5 मफल टैंक नीचे प्लेट (सिलिकॉन कार्बाइड), 8 टुकड़े।
4 हीटिंग डिवाइस
प्रतिरोध तार, Cr15Al5, ￠35 मिमी, 77 टुकड़े;
प्रतिरोध तार, Cr15Al5, ￠19 मिमी, 2 टुकड़े;
चीनी मिट्टी के बरतन ट्यूब, उच्च एल्यूमिना सामग्री, 154 टुकड़े;
निकास पंखा (0.25 किलोवाट), 1 सेट;
थर्मल युगल, K प्रकार, WRN130, 4 टुकड़े;
6.भट्टी के अंदर का वातावरण
मेथनॉल प्रवाह मीटर, 1 सेट;
प्रोपेन प्रवाह मीटर, 1 सेट;
संदर्भ गैस प्रवाह मीटर, 2 सेट;
वायु पंप, 4W, 2 सेट;
ऑक्सीजन जांच, टीसी-के-06,1 पीसी;
सोलेनोइड वाल्व, 1/4, 1 पीसी;
7. तापमान नियंत्रण उपकरण
मेश बेल्ट कन्वेयर फर्नेस 4 तापमान क्षेत्रों के साथ सेट है। फर्नेस पीआईडी नियंत्रित है, और
प्रत्येक क्षेत्र के हीटिंग प्रदर्शन की जांच के लिए प्रत्येक क्षेत्र में एक एमीटर सेट किया गया है।
तापमान और कार्बन क्षमता को बुद्धिमान तापमान द्वारा नियंत्रित किया जाता है
नियंत्रक। ऑटो और मैनुअल विधि उपलब्ध है।
तापमान को अधिक तापमान और कम तापमान दृश्य के साथ सेट किया जाता है और
श्रव्य अलार्म, और थर्मल युगल टूटना अलार्म। ड्राइविंग सिस्टम के साथ सेट है
असामान्य ड्राइविंग दोष दृश्य और श्रव्य अलार्म।
तापमान नियंत्रक, 4 सेट;
थर्मल युगल, WRN120, K प्रकार, 4 टुकड़े;
8. शमन टैंक
टैंक बॉडी में टैंक बॉडी, एलिवेटिंग डिवाइस, हीटिंग डिवाइस, कूलिंग डिवाइस शामिल हैं
डिवाइस, और तापमान नियंत्रण डिवाइस। शमन माध्यम उज्ज्वल शमन तेल है।
1 टैंक बॉडी: टैंक बॉडी को स्टील प्लेट और सेक्शनल स्टील द्वारा घने वेल्डेड किया जाता है
वेल्डिंग तरीके.
टैंक क्षमता: लगभग 4000L, 1200*1700*3600mm (W,D,L)
ऊपर उठाने वाला उपकरण, 1 सेट;
जाल बेल्ट श्रृंखला संचरण तंत्र को अपनाता है।
एलिवेटिंग स्टैंड, SUS304, 1 टुकड़ा;
जाल बेल्ट की चौड़ाई: 500 मिमी;
स्प्रोकेट व्हील और चेन: P=50.8mm, SUS304, 4 सेट;
बेयरिंग, यूसीटी, यूसीपी/208, 4 सेट;
मेष बेल्ट: 500*13250*1.2/2.8 मिमी, SUS304, 1 टुकड़ा;
वी-आकार गार्ड प्लेट, 500*50*40 मिमी, 1 सेट;
ड्राइविंग कम करने वाला गियर, 0.55 किलोवाट, 1 सेट;
मेष बेल्ट गति: 3-15 मिनट (मित्सुबिशी इन्वर्टर नियंत्रण);
ओवरलोडिंग रक्षक, 1 सेट;
शमन तरल परिसंचरण प्रणाली
परिसंचरण पंप, 2.2kW, d=50mm, 1 सेट;
वायु शीतलन प्रकार हीट एक्सचेंजर, 1 सेट;
हीटिंग डिवाइस
हीटर: 380V/4KW, 6 टुकड़े;
ट्यूबलर प्रकार ताप विनिमय डब्ल्यू शैली: डी = 25 मिमी (शमन की गर्मी का उपयोग)
सफाई तरल को गर्म करने के लिए तेल), 1 सेट;
थर्मल युगल, PT100, 1 टुकड़ा;
तापमान नियंत्रक, 1 सेट;
स्तर नियंत्रक
स्तर नियंत्रक अलार्म के माध्यम से ऊपरी और निचली सीमा स्तर को नियंत्रित कर सकता है।
स्तर नियंत्रक, यूके-03, 1 सेट;
सुखाने वाला पंखा, 0.75 किलोवाट, 1 सेट;
ड्राइविंग डिटेक्शन डिवाइस, 1 सेट;
9.मेष बेल्ट रिंसिंग मशीन
निरंतर जाल बेल्ट भट्ठी rinsing मशीन 3 काम के साथ बनाया गया है
पद, 1 गर्म पानी में डुबोकर सफाई के लिए, 1 गर्म पानी के छिड़काव के लिए, और 1
हवा सुखाने। मशीन मजबूत नोजल से सुसज्जित है।
1 प्रकार: जाल बेल्ट विसर्जन और जेट सफाई प्रकार;
2 जाल बेल्ट ड्राइविंग डिवाइस कन्वेयंस स्टैंड, कन्वेयंस चेन से युक्त है,
स्प्रोकेट व्हील, मेष बेल्ट और ड्राइविंग कम करने वाला गियर।
मेष बेल्ट की चौड़ाई: 500 मिमी
मेष बेल्ट: 500*6600*1.2/2.8 मिमी, 1 टुकड़ा;
स्प्रोकेट व्हील और चेन व्हील, पी=50.8मिमी, 1 सेट;
बेयरिंग, UCT/UCP208, 4 सेट;
रिड्यूसिंग गियर, 0.75 किलोवाट, 1 सेट;
3 सफाई टैंक स्टील प्लेट से बना है। इसमें गर्म पानी शामिल है
चैम्बर और स्प्रे सफाई प्रणाली।
टैंक क्षमता: 200L
साबुन पानी धोने का उपकरण
रिंसिंग पंप: 1.5kW d=40mm, 1 सेट;
कचरा गड्ढा: 1 टुकड़ा;
4 तापमान नियंत्रण
विद्युत ताप उपकरण: 380V/4Kw, 6 टुकड़े;
तापन शक्ति: 24 किलोवाट;
तापमान थर्मल युगल, PT100, 1 टुकड़ा;
तापमान नियंत्रक, 1 सेट;
जल पुनःपूर्ति स्वचालित आपूर्ति उपकरण, 1 समूह;
तेल और जल विभाजक, अतिप्रवाह प्रकार, 1 सेट;
तेल पुनःपूर्ति पंप, 370W, 1 सेट;
ड्राइविंग दोष पहचान उपकरण, 1 सेट;
10.मेष बेल्ट टेम्परिंग फर्नेस
जालीदार बेल्ट टेम्परिंग भट्ठी अपनी ऊपरी और निचली दीवार से भागों को गर्म करती है।
तापमान की एकरूपता में सुधार के लिए प्रत्येक हीटिंग ज़ोन में 1 वायु परिसंचरण पंखा है
भट्ठी के अंदर। जाल बेल्ट समर्थन रोलर संचरण तंत्र को अपनाता है।
1 मुख्य पैरामीटर
1.1 मेष बेल्ट की चौड़ाई: 500 मिमी
1.2 हीटिंग क्षेत्र की लंबाई: 4000 मिमी
1.3 रेटेड पावर: 48kW
1.4 हीटिंग नियंत्रण: 2-ज़ोन पीआईडी नियंत्रण;
1.5 भट्ठी तापमान एकरूपता: ≤ ± 5 ℃, भट्ठी बाहरी दीवार तापमान वृद्धि: ≤45 ℃;
2 सामने का स्टैंड
सामने का स्टैंड टेम्परिंग फर्नेस का प्रवेश द्वार है। इसमें निम्न शामिल हैं
फ्रेम और समर्थन रोलर्स.
2.1 फ्रंट स्टैंड का आकार: 1500*700*980 मिमी
2.2 समर्थन रोलर, ￠219 मिमी, 1 सेट;
समर्थन रोलर, ￠89 मिमी, 1 सेट;
3. भट्ठी का शरीर
टेम्परिंग फर्नेस बॉडी शेल और बेस फ्रेम से बनी है। यह 5 मिमी से बना है
स्टील प्लेट और 10# अनुभागीय स्टील।
टेम्परिंग भट्ठी शरीर का आकार: 4000*1375*1760 मिमी;
11.भट्ठी के शीर्ष की कवर प्लेट को आसानी से अनुमति देने के लिए खंडों में बनाया गया है
रखरखाव।
4.मेष बेल्ट ड्राइविंग डिवाइस
4.1 मेश बेल्ट सपोर्ट फ्रेम द्वारा संचालित होती है। मेश बेल्ट पीछे से संचालित होती है
प्रकार, और इस प्रकार उच्च तापमान पर एक न्यूनतम तन्य बल सहन करता है।
4.2 जाल बेल्ट ड्राइविंग गति:: 30 ～ 120 मिमी / मिनट, इन्वर्टर नियंत्रण;
4.3 जाल बेल्ट: 500*14000*1.2/1.8 मिमी, SUS304S, 1 टुकड़ा;
4.4 समर्थन फ्रेम, 500*4000 मिमी, SUS304, 1 सेट;
4.5 चेन और स्प्रोकेट व्हील, पी=19.05 मिमी, 1 सेट;
4.6 रिड्यूसर, BWEY121-43*43-0.75kW, 1 सेट;
5. ताप संरक्षण सामग्री
5.1 दीवार हल्के गर्मी संरक्षण ईंट + सिलिकेट एल्यूमीनियम फाइबर कंबल को अपनाती है।
5.2 नीचे प्रकाश गर्मी संरक्षण ईंट + सिलिएट एल्यूमीनियम फाइबर बोर्ड को गोद ले।
5.3 भट्ठी के शरीर का शीर्ष सिलिकेट एल्यूमीनियम फाइबर कपास को अपनाता है।
संरक्षण सामग्री को वायु वाहिनी के चारों ओर लपेटा जाता है।
5.4 प्रयुक्त चिपकने वाला पदार्थ उच्च तापमान प्रकार 1000 है।
6. हीटिंग डिवाइस
ऊष्मा विकिरण नलिकाएं शरीर के ऊपरी और निचले हिस्से पर स्थापित की जाती हैं।
6.1 विद्युत ताप विकिरण ट्यूब, 220V/1.0kW, 24 टुकड़े;
6.2 तापमान नियंत्रक, हनीवेल, 2 सेट;
6.3 थर्मल युगल, के प्रकार, 2 टुकड़े;
7 परिसंचरण पंखे, आयातित प्रौद्योगिकी, 2 सेट;
7.1 वेन शाफ्ट, ￠55 मिमी SUS304, 2 टुकड़े;
7.2 केन्द्रापसारक वेन, ￠320, SUS304, 2 टुकड़े;
7.3 बेयरिंग, (एनएसके) यूसीएफवाई211/209, 2 सेट;
7.4 मोटर, 1.5 किलोवाट, 2 सेट;
7.5 तेल शीतलन टैंक, 2 पीसी;
7.6 मेश बेल्ट ड्राइविंग डिटेक्शन डिवाइस, ओमरोन, 1 समूह;
12.कम्प्यूटरीकृत विद्युत नियंत्रण
विद्युत नियंत्रण कैबिनेट की सामूहिक वायरिंग
विद्युत नियंत्रण कैबिनेट, 600*700*2000 मिमी, 5 टुकड़े;
सतत कन्वेयर जाल बेल्ट भट्ठीपीएलसी द्वारा निगरानी की जाती है जो इसे नियंत्रित करती है
तापमान, द्रव स्तर और ड्राइविंग डिवाइस। नियंत्रण प्रणाली में श्रव्य है
और दृश्य अलार्म, सुरक्षा इंटरलॉकिंग सिस्टम, और अवलोकन के लिए एक सिमुलेशन स्क्रीन
भट्ठी का वास्तविक समय प्रदर्शन। प्रत्येक इकाई में एकल-आंदोलन फ़ंक्शन होता है
और लिंकेज। जब कोई भौतिक अवरोध की स्थिति होती है, तो प्रत्येक इकाई का जाल बेल्ट
दक्षिणावर्त या वामावर्त घूम सकता है। शमन टैंक गति को रोक सकता है
आइसोथर्मल प्रक्रिया के लिए अस्थायी रूप से।
