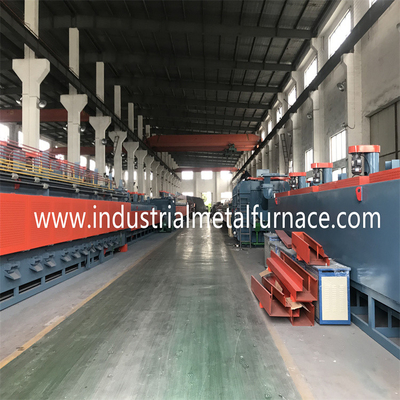

960kw प्राकृतिक गैस पावर चेन टाइप मेश बेल्ट टेम्परिंग फर्नेस:

1.ग्राहक की आवश्यकताएं

इलाज के लिए पुर्जे: स्थिर करने वाली छड़;

सामग्री: 55Cr3,50CrV4,60SiCr7,54SiCr6;

प्रक्रिया: स्थिर करने वाली छड़ का तड़का;

आउटपुट: 1000-1500 किग्रा / घंटा (उत्पाद के आकार, आकार और के साथ भिन्न होता है)

अन्य धातुकर्म स्थितियां);

2. उपकरण की विशिष्टता

उपरोक्त आवश्यकताओं के आधार पर, हम चेन टाइप मेश की सलाह देते हैं

बेल्ट गैस तड़के भट्ठी 1500*14000*200mm निकाल दिया।

3. मुख्य तकनीकी पैरामीटर

भट्ठी प्रकार: समर्थन रोलर प्रकार जाल बेल्ट तड़के भट्ठी;

उपकरण की कुल शक्ति: 960kw (प्राकृतिक गैस शक्ति);

बिजली की आपूर्ति: 3p-380v, 50Hz

उपकरण की कुल लंबाई: लगभग 168000 मिमी;

कुल उपकरण वजन: 32000kg

4. तकनीकी विशिष्टता

4.1 उत्पादन क्षमता (तड़के): 1000-1500 किग्रा/घंटा (उत्पादन भिन्न होता है

वर्कपीस के आकार और आकार के साथ, एक टुकड़े का वजन और

ढेर की स्थिति)

4.2 रेटेड तापमान 350～ 500 ℃;

4.3 उपकरणों का रेटेड आकार:

मेष बेल्ट की चौड़ाई: 1500mm

ताप लंबाई: 14000mm

प्रभावी ऊंचाई: 200 मिमी

5. उत्पादन लाइन की बिजली और मध्यम खपत

बिजली की आपूर्ति

पावर: 380V ± 10% तीन चरण एसी 50 एचजेड

माप और नियंत्रण के लिए शक्ति: 220V ± 10% 50HZ

ट्रांसमिशन और अन्य संपर्कों की शक्ति: लगभग 22kw

सामान्य परिचालन शक्ति: लगभग 18kw

प्राकृतिक गैस की आपूर्ति का दबाव: 0.5-1bar;कैलोरी मान: 8400kcal/m3;

तड़के भट्ठी की प्राकृतिक गैस शक्ति: 960kw;

वास्तविक खपत: लगभग 15-20m3/1000kg।

6. मेष बेल्ट टेम्परिंग फर्नेस तकनीकी विवरण:

मेष बेल्ट तड़के भट्ठी ऊपरी हीटिंग को गोद लेती है, और प्रत्येक हीटिंग

क्षेत्र में एक समान तापमान प्राप्त करने के लिए एक परिसंचारी पंखे से सुसज्जित है

भट्टीमेष बेल्ट समर्थन रोलर्स के माध्यम से संचालित होता है।

6.1 मुख्य पैरामीटर

6.1.1 मेष बेल्ट की चौड़ाई: 1500mm

6.1.2 हीटिंग जोन की लंबाई: 14000mm

6.1.3 रेटेड पावर: 960kw

6.1.4 ताप नियंत्रण: 56-क्षेत्र;नाड़ी नियंत्रण;

6.1.5 फर्नेस तापमान एकरूपता: ± 5 ℃;दीवार की सतह का तापमान

वृद्धि: 45 ℃;

6.2 फर्नेस बॉडी

फर्नेस खोल: 14000 * 2400 * 1860 मिमी, 6 मिमी स्टील प्लेट और सेक्शन से बना है

स्टील, और भट्ठी के कवर को कई टुकड़ों में विभाजित किया गया है, हटाने योग्य और

संभालने में आसान।अंडरफ्रेम को 100 * 100 मिमी वर्ग पाइप के साथ वेल्डेड किया गया है

और 100# चैनल स्टील।फर्नेस बॉडी का फ्रंट एंड दिया गया है

एक सामने का फ्रेम

6.3 जाल बेल्ट ड्राइविंग डिवाइस

6.3.1 वर्कपीस ट्रांसमिशन के लिए मेश बेल्ट ट्रांसमिशन को अपनाया जाता है।

6.3.2 मेष बेल्ट समर्थन रोलर ट्रांसमिशन और रियर ड्राइविंग प्रकार को गोद लेती है

मेष बेल्ट को उच्च तापमान पर न्यूनतम तनाव सहन करें।

6.3.3 जाल बेल्ट संचरण गति: 30 ~ 120min, जापान मित्सुबिशी इन्वर्टर।

6.3.4 मेष बेल्ट: 1500*34000*2.0/3.0mm SUS304 अनुच्छेद 1

6.3.5 रेड्यूसर: ASX120-155-1.5kW, 1 सेट;

6.3.6 समर्थन रोलर्स: ￠50mm, SUS304, 56 टुकड़े;

6.3.7 एल्यूमीनियम मिश्र धातु सीट, 112 पीसी;

6.3.8 चेन और स्प्रोकेट: पी = 25.4 मिमी, 1 सेट;

6.3.9 असर, UCP207, 112 सेट;

6.4 गर्मी इन्सुलेशन सामग्री: ईंट + आग रोक फाइबर इन्सुलेट;

6.4.1 शीर्ष SUS304 के साथ लिपटे एल्यूमीनियम सिलिकेट फाइबर कपास को गोद लेता है

एयर गाइड हुड के रूप में स्टेनलेस स्टील प्लेट।अस्तर की मोटाई 280 मिमी है।

6.4.2 भट्ठी की दीवार इंसुलेटिंग ईंट T3-08 + सेरा कंबल 1260 को गोद लेती है,

और अस्तर की मोटाई 330mm है।

6.4.3 इंसुलेटिंग ब्रिक T3 + कैल्शियम सिलिकेट बोर्ड 1000 का उपयोग किया जाता है

भट्ठी के नीचे, और भट्ठी के नीचे की परत की मोटाई 250 मिमी है।

6.4.4 सिलिका जेल का उपयोग अपवर्तक चिपकने के रूप में किया जाता है, जिसमें

विशेषताएँ कि तापमान जितना अधिक होता है, संपर्क उतना ही मजबूत होता है

सतह है।

6.5 हीटिंग डिवाइस

6.5.1 सभी मुख्य प्राकृतिक गैस पाइपलाइन वेल्डिंग या निकला हुआ किनारा द्वारा जुड़े हुए हैं,

और थ्रेडेड जोड़ों को विशेष सीलेंट के साथ सील कर दिया जाता है।रिसाव का पता लगाना है

पाइप लाइन लगाने के बाद किया गया।मिलान प्राकृतिक गैस प्रवाहमापी स्थापित है

प्राकृतिक गैस पाइपलाइन के इनलेट पर।सीमा तापमान संरक्षण प्रणाली में सेट है

सीमा सुरक्षा तापमान निर्धारित करने के लिए प्रत्येक क्षेत्र के दहन कक्ष और भट्ठी।

एक बार जब तापमान नियंत्रण से बाहर हो जाता है और अत्यधिक उच्च हो जाता है, तो यह गैस को काट सकता है

समय पर प्रणाली और प्रासंगिक सुरक्षा सुविधाएं।

6.5.2 गैस प्रणाली की विफलता और अधिक सीमा तापमान के मामले में, यह आवश्यक है:

समय पर मुख्य गैस वाल्व को स्वचालित रूप से काट दें और श्रव्य और दृश्य अलार्म दें।

6.5.3 दहन नियंत्रण प्रणाली

हाई-स्पीड बर्नर का प्रत्येक सेट स्थिर और विश्वसनीय SIC65HB . से लैस है

बर्नर नियंत्रक।पर्जिंग, इग्निशन, फ्लेम डिटेक्शन और फ्लेमआउट के कार्य

नियंत्रण प्रणाली में सुरक्षा पूरी हो जाती है, और साइट पर नियंत्रक पूरा हो जाता है

इग्निशन, फ्लेम डिटेक्शन और ऑन-साइट कमीशनिंग के कार्य।प्रत्येक बर्नर है

स्वचालित फ्लेमआउट मॉनिटरिंग का एहसास करने के लिए एक फ्लेमआउट अलार्म डिवाइस से लैस है और

पावर-ऑफ वाल्व क्लोजिंग प्रोटेक्शन।एक बार जब बर्नर बाहर चला जाता है या खराब जल जाता है, तो

नियंत्रण प्रणाली तुरंत प्राकृतिक गैस सोलनॉइड वाल्व के सामने काट देगी

बर्नर और अलार्म दें।इसी समय, सभी वाल्व विद्युत रूप से बंद हो जाते हैं, जो

दुर्घटनाओं को रोकने के लिए बिजली की विफलता के मामले में स्वचालित रूप से वाल्व काट देगा।

स्वचालित नियंत्रण प्रणाली उन्नत ऑन-ऑफ पल्स कंट्रोल मोड को अपनाती है,

जिसमें सटीक तापमान नियंत्रण के फायदे हैं, सुधार कर रहे हैं

विकिरण ट्यूबों की तापमान एकरूपता और भट्ठी का तापमान बनाना

अधिक वर्दी।कन्वेयर गर्मी उपचार भट्ठी तापमान नियंत्रण 220V आउटपुट करता है

वाल्व की स्थितिथर्मोकपल के अनुसार पीएलसी के माध्यम से बर्नर नियंत्रक को नियंत्रण संकेत

सिग्नल और पीआईडी ​​ऑपरेशन, ताकि बर्नर के दहन और स्टॉप को नियंत्रित किया जा सके।

जब वास्तविक भट्टी का तापमान सेट भट्टी की तुलना में बहुत कम होता है

तापमान, पूरे तापमान नियंत्रण क्षेत्र में बर्नर एक बड़ी आग में जलते हैं।

जब वास्तविक फर्नेस तापमान सेट फर्नेस तापमान के करीब होता है, तो

पीएलसी पीआईडी ​​ऑपरेशन के माध्यम से दहन बर्नर की संख्या को कम करेगा।

दहन को रोकने वाले बर्नर पीएलसी द्वारा नियंत्रित होते हैं और स्वचालित रूप से बंद हो जाते हैं, जैसे

भट्ठी के तापमान की एकरूपता में सुधार करने के लिए।उसी समय, समय अनुपात

प्रत्येक बर्नर के दहन और शटडाउन को पीएलसी में सेट किया जा सकता है।वायु-गैस अनुपात

और बर्नर दहन के दौरान वायु-गैस तुल्यकालन को किसके द्वारा नियंत्रित किया जाता है?

वायु-गैस आनुपातिक वाल्व।जब एयर सोलनॉइड वाल्व खोला जाता है, तो हवा का आयतन

बढ़ता है, और वायु-गैस आनुपातिक वाल्व स्वचालित रूप से उसी पर खुलता है

गैस की आपूर्ति बढ़ाने का समय, और इसके विपरीत।प्रत्येक बर्नर से सुसज्जित है

बर्नर के आनुपातिक दहन का एहसास करने के लिए एक वायु-गैस आनुपातिक वाल्व

हवा और गैस, और हवा और गैस का तुल्यकालन है।इसके अलावा, वायु-गैस

आनुपातिक वाल्व में बनाने के लिए दबाव स्थिरीकरण कार्य भी होता है

गैस पाइपलाइन में दबाव अधिक स्थिर।

6.5.4 प्राकृतिक गैस बर्नर: SIC-65, 60kW, 16pcs;

विकिरण पाइप: ￠ 120 मिमी, 16 पीसी;

6.5.5 बुद्धिमान तापमान नियंत्रक: हनीवेल, 6 सेट;

6.5.6 थर्मोकपल: WRN430-800-K प्रकार, 6 टुकड़े;

6.6 मजबूर परिसंचरण प्रशंसक, 6 सेट;

शाफ्ट से जुड़े वेन्स, 500 मिमी SUS304, 6 सेट;

असर (एनएसके), यूसीएफवाई211,209, 12 सेट;

मोटर, 2.2 किलोवाट, 6 सेट;

एयर कूलिंग डिवाइस 6 सेट;

रोटेशन मापने स्विच, 6 सेट;

6.7 ट्रांसमिशन फॉल्ट डिटेक्शन स्विच, ओमरोन, जापान, 1 सेट;

7. नियंत्रण कैबिनेट

कैबिनेट का आकार: 600*700*2000,1 सेट;

गर्मी उपचार भट्ठी में ऑपरेशन को केंद्र में नियंत्रित करने के लिए एक पीएलसी है,

अधिक तापमान, संचरण और अन्य दोष, श्रव्य और दृश्य

अलार्म और सुरक्षा इंटरलॉक, और कामकाज का निरीक्षण करने के लिए एक टच स्क्रीन

किसी भी समय शर्तें।
