300KG प्रति घंटा फोर्जिंग पार्ट्सजाल बेल्टभट्ठी
इज़ोटेर्मल के लिएसामान्यइलाज

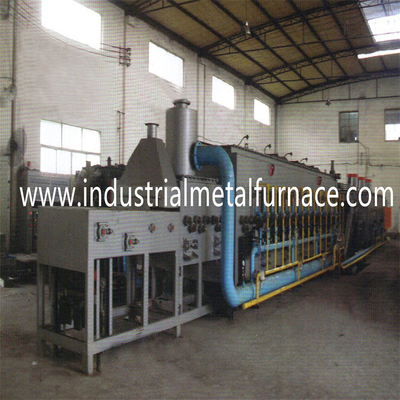

1. मेष बेल्ट हीट ट्रीटमेंटभट्ठी
जाल बेल्ट भट्ठी सामान्यीकरण भट्ठी लाइन का प्रमुख हिस्सा है। एमगर्मी उपचार के लिए ईश बेल्ट भट्ठीशामिल है
जाल बेल्ट ड्राइविंग डिवाइस, गर्मी संरक्षण सामग्री, हीटिंग डिवाइस, और
तापमान नियंत्रण उपकरण।सामान्यीकरणनिरंतर जाल बेल्ट भट्ठीशामिल है
हेच प्रीहीटिंग क्षेत्र और भट्ठी खोल।
2.उपकरण विशिष्टता
2.1 शीतलन मशीन
कूलिंग मशीन में कन्वेयर, कूलिंग सर्कुलेशन फैन,
गर्मी संरक्षण शरीर और ड्राइविंग डिवाइस।
2.2 इज़ोटेर्मल नॉर्मलाइज़िंग फर्नेस
इज़ोटेर्मल सामान्यीकरणबिक्री के लिए जाल बेल्ट भट्ठीऊपरी और निचले को गोद लेता है
गर्मी विकिरण ट्यूबों के माध्यम से हीटिंग डिजाइन।प्रत्येक ज़ोन एक बड़े . के साथ सेट किया गया है
तापमान एकरूपता तक पहुँचने के लिए बिजली गर्म हवा परिसंचरण प्रशंसक।
2.3 विद्युत नियंत्रण कैबिनेट
पूरी उत्पादन प्रक्रिया को कंप्यूटर द्वारा प्रबंधित किया जाता है और पीएलसी प्रणाली द्वारा निगरानी की जाती है।
नियंत्रण प्रणाली तापमान, ड्राइविंग सिस्टम, तरल स्तर आदि को नियंत्रित करती है।
सिस्टम में सुरक्षा इंटरलिंक और दोष श्रव्य और दृश्य अलार्म है।
3.अवयव सूची
| नहीं | वस्तु | Q'ty | मूल | टिप्पणियाँ | |||
| ताप भट्ठी | |||||||
| 1 | भट्ठी खोल | इस्पात संरचना Q235 | सभी | फैक्टरी मेक | |||
| गर्मी प्रतिरोधी स्टील | सभी | जापान | SUS310S | ||||
| 2 | परत | एंकरिंग पार्ट्स SUS310S | सभी | जापान | |||
| सेरा कंबल 1260 | सभी | आइसोलाइट | |||||
| सेरा कंबल 1400 | सभी | आइसोलाइट | |||||
| उच्च एल्यूमिना सेरा कंबल 1260 | सभी | आइसोलाइट | |||||
| गर्मी संरक्षण बोर्ड 1000 | सभी | आइसोलाइट | |||||
| उच्च-एल्यूमिना ईंटें B5 | सभी | आइसोलाइट | |||||
| चिपकने वाला 1500 | सभी | जापान | |||||
| 3 |
गरम करना |
विद्युत ताप | बाहरी पाइप 120mm | 36 सेट | जापान | ||
| गर्म करने वाला तत्व | 36 सेट | शंघाई | |||||
| विसंवाहक | 36 सेट | यिक्सिंग | |||||
|
थर्मल जोड़ी WRN430-के 1000 |
चार टुकड़े | दाझेंग, चोंगकिंग | |||||
| ट्रांसफार्मर 380V / 42V | 4 सेट | शंघाई | |||||
|
4
|
ड्राइविंग उपकरण |
ताप कक्ष समर्थन रोलर ￠50/89 | 27 टुकड़े | ताइहू, वूशी | SUS310 | ||
| प्रीहीटिंग चैम्बर सपोर्ट रोलर ￠50/89 | 8 टुकड़े | ताइहू, वूशी | एसयूएस04 | ||||
| असर UCL207 | सभी | एन एस | |||||
| चेन और स्प्रोकेट व्हील P=19.05mm | सभी | सूज़ौ | |||||
| रेड्यूसर ASX70-120-0.75kW | 1 सेट | चेंगटा, ताइवान | |||||
| मेष बेल्ट 600*18000* 2/2.5 | 1 टुकड़ा | शुआंग्जिंग | एसयूएस314 | ||||
| निकटता स्विच | 1 टुकड़ा | ओमरोन | |||||
| शीतलन मशीन | |||||||
| 1 | इस्पात संरचना Q235 | सभी | फैक्टरी मेक | ||||
| 2 | मेष बेल्ट 800*8500*2.5/3.5mm | 1 टुकड़ा | शुआंग्जिंग | एसयूएस304 | |||
| 3 | कूलिंग फैन 0.75kW | 4 सेट | यिंगदा, शंघाई | ||||
| 4 | रेड्यूसर ASX-60-100-0.75kW | 1 सेट | चेंगटा, ताइवान | ||||
| 5 | चेन और स्प्रोकेट व्हील P=76.2mm | सभी | सूज़ौ | एसयूएस304 | |||
| 6 | थर्मल युगल K प्रकार | 1 टुकड़ा | दाझेंग, चोंगकिंग | ||||
| 7 | अधिभार रक्षक | 1 सेट | आयातित तकनीक | ||||
| 8 | ड्राइविंग डिटेक्शन डिवाइस (निकटता स्विच) | 1 टुकड़ा | ओमरोन | ||||
| इज़ोटेर्माल | |||||||
| 1 | इस्पात संरचना Q235 | सभी | फैक्टरी मेक | ||||
| 2 | एयर गाइड हुड | सभी | फैक्टरी मेक | एसयूएस304 | |||
| 3 | गर्मी संरक्षण सामग्री | गर्मी संरक्षण ईंट | सभी | हेनानो | |||
| फाइबर बोर्ड | सभी | शेडोंग | |||||
| 5 | तापन प्रणाली | गर्मी विकिरण ट्यूब |
बाहरी पाइप 76mm |
36 सेट | शंघाई | ||
| गर्म करने वाला तत्व | 36 सेट | शंघाई | |||||
| विसंवाहक | 36 सेट | यिक्सिंग | |||||
| थर्मल युगल WRN430-K-800 | 3 टुकड़े | दाझेंग, चोंगकिंग | |||||
| 6 | परिसंचरण प्रशंसक | मोटर 1.5kW | 3 सेट्स | टेको | |||
| शाफ्ट से जुड़े वेन्स | 3 सेट्स | सेल्फ मेक | एसयूएस304 | ||||
| असर UCFY211/209 | 6 सेट | एनएसके, जापान | |||||
|
7
|
ड्राइविंग सिस्टम | समर्थन रोलर, ￠50 मिमी | 24 टुकड़े | वूशी | एसयूएस304 | ||
| असर, UCF207 | 48 सेट | कैफ़ेंग | |||||
| चेन और स्प्रोकेट व्हील P=19.05mm | सभी | सूज़ौ | |||||
| रेड्यूसर ASX-70-120-0.75kW | 1 सेट | चेंगटा, ताइवान | |||||
| मेष बेल्ट 800*18000*1.6/2.5 | 1 टुकड़ा | शुआंग्जिंग | एसयूएस304 | ||||
| 8 | ड्राइविंग डिटेक्शन डिवाइस (निकटता स्विच) | 1 टुकड़ा | ओमरोन | ||||
| विद्युत उपकरण | |||||||
| 1 | डिजिटल तापमान नियंत्रक (हीटिंग फर्नेस) | 4 सेट | हनीवेल | ||||
| 2 | डिजिटल तापमान नियंत्रक (कन्वेयर) | 1 सेट | हनीवेल | ||||
| 3 | डिजिटल तापमान नियंत्रक (आइसोथर्मल नॉर्मलाइजिंग फर्नेस) | 3 सेट्स | हनीवेल | ||||
| 4 | CM13310 श्रृंखला | सभी | सीमेंस | ||||
| 5 | 3TF श्रृंखला एसी 220V | 1 सेट | सीमेंस | ||||
| 6 | 3TB श्रृंखला एसी 220V | 1 सेट | सीमेंस | ||||
| 7 | हीट रिले 3UA5040 श्रृंखला | 1 सेट | सीमेंस | ||||
| 8 | सर्किट ब्रेकर C65AD श्रृंखला | 1 सेट | सीमेंस | ||||
| 9 | इंटरमीडिएट रिले MY2N AC 220V | 1 सेट | सीमेंस | ||||
| 10 | एसी एमीटर 6L2-A | सभी सेट | डोंगफेंग, सूज़ौ | ||||
| 1 1 | एसी वाल्टमीटर 6L2-V | सभी | डोंगफेंग, सूज़ौ | ||||
| 12 | संकेत प्रकाश | सभी | श्नाइडर | ||||
| 13 | घूमने वाला बटन | सभी | श्नाइडर | ||||
| 14 | बटन | सभी | श्नाइडर | ||||
| 15 | शक्ति नियंत्रक | 4 सेट | औयाके | ताप भट्टी | |||
| 16 | पावर कंट्रोलर | 3 सेट्स | इज़ोटेर्मल सामान्यीकरण भट्टी | ||||
| 17 | इन्वर्टर FRN1.5G11S-4 0.75kW | 2 सेट | मित्सुबिशी, जापान | ताप भट्टी, इज़ोटेर्मल सामान्यीकरण भट्टी | |||
| 18 | इन्वर्टर FRN1.5G11S-4 1.5kW | 2 सेट | मित्सुबिशी, जापान | शीतलन मशीन | |||
| 19 | पीएलसी | 1 सेट | मित्सुबिशी, जापान | ||||
| 20 | टच स्क्रीन 15 इंच | 1 सेट | कुनलुनटोंगताई | ||||
| 21 | निकटता स्विच E2E-X10ME1 | 3 टुकड़े | OMRON | ||||
