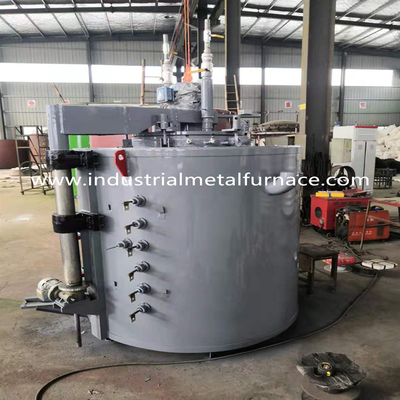

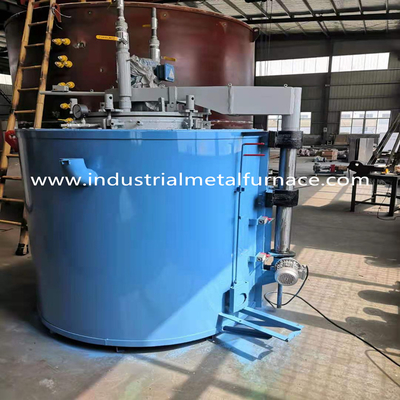

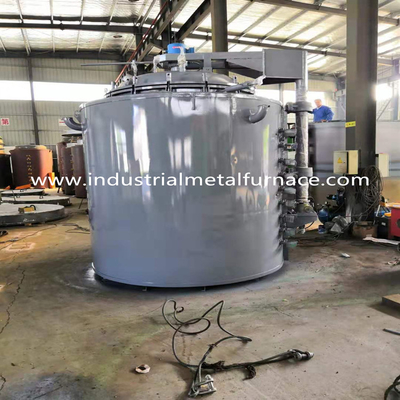

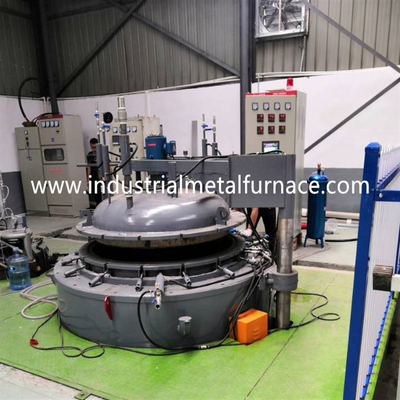

गड्ढे का प्रकारनाइट्राइडिंग ऑक्सीकरण फर्नेस, हीट ट्रीटमेंटभट्ठी
1. आवेदन
ऊर्जा-बचत गड्ढे प्रकार गैस नाइट्राइडिंग और ऑक्सीकरण भट्ठी की यह श्रृंखला एक आवधिक है
ऑपरेशन टाइप इलेक्ट्रिक फर्नेस, जो हैगैस नाइट्राइडिंग, नाइट्राइडिंग और ऑक्सीडेशन के लिए उपयोग किया जाता है,
और कार्बन स्टील, मिश्र धातु इस्पात, कच्चा लोहा, पाउडर धातु विज्ञान के कार्बोनाइट्राइडिंग
उत्पाद और अन्य सामग्री।
2. निष्पादन मानक
भट्ठी निम्नलिखित राष्ट्रीय मानकों के अनुसार बनाई गई है:
2.1 औद्योगिक इलेक्ट्रोथर्मल उपकरण के लिए बुनियादी तकनीकी आवश्यकताएं
(जीबी 10067.1-88)
2.2 रेजिस्टेंस फर्नेस की बुनियादी तकनीकी शर्तें (GB 10067.4-88)
2.3 गर्मी उपचार की प्रभावी ताप परत की मापन विधि
फर्नेस (GB9452-88)
2.4 इलेक्ट्रोथर्मल उपकरण की सुरक्षा भाग 1 सामान्य
आवश्यकताएँ (GB5959.4-92)
2.5 इलेक्ट्रोथर्मल उपकरण की सुरक्षा भाग 4: सामान्य
प्रतिरोध भट्टियों के लिए आवश्यकताएँ (GB5959.4-92)
3. तकनीकी पैरामीटर्स
| वस्तु | इकाई | RN2-150-6 |
| रेटेड वोल्टेज | वी | 380 |
| मूल्यांकित शक्ति | किलोवाट | 150 ± 10％ |
| चरण संख्या | 3 | |
| आवृत्ति | हर्ट्ज | 50 |
| कनेक्शन विधि | यू | |
| तापमान नियंत्रण क्षेत्रों की संख्या | क्षेत्र | 3 |
| अधिकतम ऑपरेटिंग तापमान | ℃ | 700 |
| भट्ठी के तापमान की एकरूपता | ℃ | ± 5 (650 ℃ पर) |
| भट्ठी के खोल की बाहरी दीवार का तापमान वृद्धि | ℃ | ±45 |
| खाली बॉयलर का बिजली नुकसान | 15% | |
| कार्य आयाम | मिमी | 1000×2000 |
| वायु वाहिनी का आकार | मिमी |
1000×2000
|
| भट्ठी का आकार | मिमी | Ф1200×2400 |
| तापमान नियंत्रण | पीएलसी टच स्क्रीन स्वचालित नियंत्रण | |
| नाइट्रोजन नियंत्रण मोड | स्वचालित नाइट्रोजन नियंत्रण | |
| फर्नेस कवर लिफ्टिंग मोड | स्वचालित इलेक्ट्रिक लिफ्टिंग | |
| गर्म हवा परिसंचरण प्रशंसक | 3KW वाटर कूल्ड एंटीकोर्सिव सीलबंद मोटर | |
| कूलिंग ब्लोअर | 1.5 किलोवाट ब्लोअर | |
| वायुमंडल का प्रकार | अमोनिया, अपघटन अमोनिया, नाइट्रोजन, वायु, | |
| गैस नियंत्रण | गैस को सोलनॉइड वाल्व और फ्लोमीटर द्वारा नियंत्रित किया जाता है, | |
| ताप सतह | भट्ठी शरीर के आसपास | |
| सील की अंगूठी प्रकार | सिलिकॉन रबर सीलिंग रिंग | |
| सीलिंग रिंग का कूलिंग मोड | पानी ठंढा करना | |
| वैक्यूम पंप (डीऑक्सीडाइजिंग, शुद्ध समय और नाइट्रोजन और अमोनिया की खपत को कम करना) | 2X-70 वैक्यूम पंप | |
| भार क्षमता | किलोग्राम | |
| भट्ठी सामग्री | 10 मिमी मोटी 310S स्टेनलेस स्टील | |
| फर्नेस कवर की निचली पवन ढाल की सामग्री | 6 मिमी मोटी 310S स्टेनलेस स्टील | |
| वायु वाहिनी की सामग्री | 4 मिमी मोटी 310S स्टेनलेस स्टील | |
| भट्ठी कवर इन्सुलेशन बॉक्स की सामग्री | 8 मिमी मोटी 310S स्टेनलेस स्टील | |
| ताप तत्व सामग्री | 0Cr21AL6Nb उच्च तापमान मिश्र धातु प्रतिरोध पट्टी | |
| वैक्यूम डिग्री | -0.1एमपीए |
4. शर्त का उपयोग करना
4.1 आंतरिक उपयोग के लिए;
4.2 कोई प्रवाहकीय धूल, विस्फोटक गैस और संक्षारक गैस नहीं है जो गंभीर रूप से नुकसान पहुंचा सकती है
धातु और इन्सुलेशन।
4.3 कोई स्पष्ट कंपन नहीं है।
4.4 पर्यावरण तापमान: 0 ℃ ~ 35 ℃;
4.5सापेक्षिक आर्द्रता≤95% (25 ℃);
4.6ऊंचाई<2000m
4.7 इनलेट शीतलक पानी का तापमान 30℃
4.8 संपीड़ित हवा: दबाव 0. 4～0.6 एमपीए;
5.फर्नेस संरचना
इलेक्ट्रिक फर्नेस की संरचना में मुख्य रूप से फर्नेस बॉडी, हीटिंग एलिमेंट, पंखा शामिल होता है
परिसंचरण तंत्र, स्टेनलेस स्टील भट्ठी, तापमान नियंत्रण प्रणाली, नाइट्रोजन क्षमता
नियंत्रण प्रणाली, आदि। फर्नेस कवर का उद्घाटन और समापन मोड इलेक्ट्रिक स्वचालित लिफ्टिंग है,
और यात्रा स्विच के माध्यम से स्वचालित इंटरलॉक सुरक्षा।
5.1 फर्नेस खोल: खोल मुख्य रूप से 12 # -14 # सेक्शन स्टील और उच्च गुणवत्ता वाले 4 मिमी मोटी . से बना है
स्टील प्लेट को एक ठोस फ्रेम में वेल्डेड किया गया।संपूर्ण इस्पात संरचना में सुंदर होने के फायदे हैं
उपस्थिति, उच्च कठोरता और ताकत। भट्ठी शरीर की उपस्थिति सीधी और सुंदर है
झुर्रियों या असमानता के बिना। भट्ठी के शरीर के बाहरी हिस्से को के दो कोटों से चित्रित किया जाएगा
प्रासंगिक मानकों के अनुसार प्राइमर और फिनिशिंग पेंट के दो कोट। रंग कोड का चयन किया जाएगा
सामान्य उद्योग मानक या पार्टी ए के कारखाने मानक के अनुसार, और प्रमुख भाग होंगे
उच्च तापमान प्रतिरोधी पेंट के साथ चित्रित।
5.2 फर्नेस अस्तर: अस्तर एक मिश्रित संरचना है।मुख्य शरीर उच्च गुणवत्ता वाले एल्यूमीनियम से बना है
लुयांग ब्रांड, शेडोंग के सिलिकेट दुर्दम्य फाइबर फोल्डेड ब्लॉक। मानक फिक्सिंग और वैज्ञानिक और
उचित बढ़ते तरीकों का उपयोग किया जाता है।फाइबर ब्लॉक स्थापना से पहले फिर से पूर्व-संपीड़ित होते हैं,
और विशेष स्टेनलेस स्टील एंकर के साथ खोल पर तय किया गया।भट्ठी की कुल स्थापना मोटाई
अस्तर 350 मिमी है। संरचना में कम तापीय चालकता, कम गर्मी घुलनशीलता, उत्कृष्ट रासायनिक स्थिरता है,
थर्मल स्थिरता, थर्मल कंपन प्रतिरोध, उत्कृष्ट तन्य शक्ति और संक्षारण प्रतिरोध। उच्चतम
एल्यूमीनियम सिलिकेट फाइबर का तापमान प्रतिरोध 1260 ℃ है, और स्थिरता की सामग्री स्टेनलेस स्टील है
गोल इस्पात।लाइनिंग बॉडी बनने के बाद, भट्ठी की तापीय क्षमता को अधिकतम किया जाता है।
5.3 ताप तत्व:
यह उच्च तापमान प्रतिरोधी 0Cr21AL6Nb मिश्र धातु से बना है। प्रतिरोध स्ट्रिप्स को के साथ तय किया गया है
विशेष सिरेमिक शिकंजा, जो स्थापना, रखरखाव और प्रतिस्थापन के लिए सुविधाजनक हैं।
यह भट्ठी के खोल के साथ कभी भी थर्मल शॉर्ट सर्किट नहीं बनाएगा और स्थानीय अति ताप का कारण होगा
भट्ठी का खोल।स्थापना के दौरान, फाइबर दीवार को अलग करने के लिए सिरेमिक गास्केट का उपयोग किया जाता है और
प्रतिरोध स्ट्रिप्स यह सुनिश्चित करने के लिए कि फाइबर की सतह सीधे प्रतिरोध स्ट्रिप्स से संपर्क नहीं करती है,
ताकि प्रतिरोध स्ट्रिप्स के ताप प्रभाव को बढ़ाया जा सके। सिरेमिक शिकंजा और गास्केट
यह सुनिश्चित करने के लिए कि उनके पास है, यह सुनिश्चित करने के लिए उच्च तापमान पर कोरन्डम सामग्री और sinteredat से बने होते हैं
पर्याप्त ताकत और सेवा जीवन। उपकरण तीन हीटिंग क्षेत्रों में बांटा गया है, और
हीटिंग तत्वों की व्यवस्था हीटिंग ज़ोन की स्थापना से मेल खाती है।
विद्युत ताप तत्वों की स्थापना: उन्नत लटकती संरचना के साथ, विकिरण
दक्षता अधिक है, भट्ठी में गर्मी विनिमय को मजबूत किया जाता है, थर्मल दक्षता
भट्ठी में सुधार हुआ है, और विद्युत ताप तत्व का सेवा जीवन लम्बा है।
हीटिंग तत्व को विशेष मोल्ड द्वारा तरंग संरचना में संसाधित किया जाता है और चारों ओर स्थापित किया जाता है
भट्ठी।जब प्रतिरोध स्ट्रिप्स को स्थापित करने के लिए सिरेमिक स्क्रू नाखूनों का उपयोग किया जाता है, तो सिरेमिक
गास्केट का उपयोग रेसिस्टेंस बेल्ट को फाइबर लाइनिंग से अलग करने के लिए किया जाता है।सिरेमिक पेंच नाखून
प्रतिरोध स्ट्रिप्स के तरंग शिखा से सिरेमिक गास्केट से गुजरते हैं और घूमते हैं
फाइबर अस्तर में पेंच करने के लिए दक्षिणावर्त।क्योंकि सिरेमिक नाखूनों में समलम्बाकार पसली होती है और
फाइबर के साथ मजबूत आसंजन है, प्रतिरोध स्ट्रिप्स मजबूती से तय हो गए हैं और स्थापित करना आसान है।
5.4 नाइट्राइडिंग फर्नेस टैंक
फर्नेस में एक स्टेनलेस स्टील मफल टैंक होता है, और फर्नेस टैंक स्टेनलेस से बना होता है
स्टील प्लेट और 310S स्टेनलेस स्टील। भट्ठी में सुरक्षात्मक वातावरण को अलग करने के लिए
बाहरी हवा से और सीलिंग अवस्था को बनाए रखें, भट्ठी का ऊपरी भाग भी सुसज्जित है
वाटर-कूल्ड सीलिंग डिवाइस के साथ, जो उच्च तापमान वाले सिलिकॉन सीलिंग रिंग का उपयोग करता है।
जब फर्नेस कवर बंद हो जाता है, तो इसे फर्नेस कवर प्रेसिंग डिवाइस द्वारा संपीड़ित किया जाता है,
और सीलिंग प्रभाव पानी को ठंडा करके प्राप्त किया जाता है।
5.5 वायु वाहिनी
भट्टी में पंखे के संवहन द्वारा उड़ाई गई गर्म हवा को बनाने के लिए भट्ठी है
एक वायु वाहिनी से सुसज्जित।एयर डक्ट को 4mm स्टेनलेस स्टील प्लेट (310S) द्वारा वेल्ड किया जाता है।
एयर डक्ट को मफल टैंक में रखा गया है।पंखे से उड़ाई गई गर्म हवा चारों ओर उड़ती है
पवन विक्षेपक के माध्यम से भट्ठी और भट्ठी के तल में प्रवेश करती है।गुजरने के बाद
भट्ठी के नीचे से वायु वाहिनी के माध्यम से, हवा को नीचे से तक पेश किया जाता है
भट्ठी का केंद्र और भट्ठी के शीर्ष पर पुनर्नवीनीकरण।मफेल में हवा
टैंक परिसंचरण संवहन तक पहुंचता है और भट्ठी का तापमान अधिक समान होता है।
5.6 परिसंचारी पंखा
भट्ठी में तापमान को अधिक समान बनाने के लिए, एक 3kW बड़ा प्रवाह
फर्नेस कवर पर वाटर-कूल्ड हॉट एयर सर्कुलेशन एंटी-जंग फैन लगाया जाता है,
जिसका उपयोग भट्ठी में हवा को गर्म करने के लिए हीटिंग प्रक्रिया के दौरान एक थर्मल बनाने के लिए किया जाता है
भट्ठी में चक्र।सिस्टम में एंटी-जंग मोटर, वाटर कूलिंग डिवाइस,
प्रशंसक ब्लेड शाफ्ट और प्ररित करनेवाला।उपयोग में होने पर, ऑपरेटर को केवल नियंत्रण पर क्लिक करने की आवश्यकता होती है
बटन, और पंखे की बिजली की आपूर्ति फर्नेस कवर के साथ जुड़ी हुई है।जब भट्टी
कवर बढ़ जाता है, पंखे की बिजली आपूर्ति काट दी जाती है, और पंखा काम करना बंद कर देता है।
5.7 फर्नेस कवर और कवर लिफ्टिंग मैकेनिज्म
इसमें एक कवर बॉडी, एक हीट इंसुलेशन बॉक्स, एक मजबूत संवहन पंखा, an . शामिल है
एग्जॉस्ट पाइप और एक एयर इनलेट पाइप। कवर की बाहरी प्लेट A3 स्टील प्लेट है
30 मिमी की मोटाई के साथ।
फर्नेस कवर की लिफ्टिंग एक इलेक्ट्रिक लिफ्टिंग मैकेनिज्म द्वारा पूरी की जाती है, जो
पावर मोटर डिवाइस द्वारा प्रदान किया जाता है।
जब फर्नेस कवर को ऊपर उठाने की जरूरत होती है, तो बस लिफ्टिंग डिवाइस, फर्नेस शुरू करें
आवरण धीरे-धीरे ऊपर उठेगा।अगर भट्ठी के कवर को कम करने की जरूरत है, तो बस निचले हिस्से को खोलें
बटन, फर्नेस कवर धीरे-धीरे गिर जाएगा। लिफ्टिंग शाफ्ट पर दो सीमा स्विच हैं।
जब उठाने वाला शाफ्ट बढ़ जाता है, तो निचली सीमा स्विच स्वचालित रूप से बिजली की आपूर्ति काट देता है
भट्ठी में परिसंचारी पंखे और हीटिंग तत्व अनुचित के खतरे से बचने के लिए
संचालन।जब भट्ठी का आवरण निर्दिष्ट स्थिति में बढ़ जाता है, तो ऊपरी सीमा स्विच
स्वचालित रूप से बिजली की आपूर्ति काट देता है।

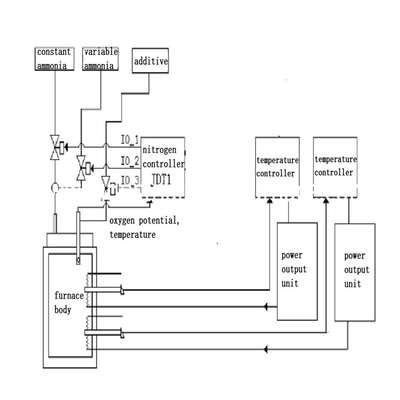

5.8 बुद्धिमान तापमान नियंत्रण प्रणाली
भट्ठी में तापमान को एकरूपता की आवश्यकता तक पहुँचाने के लिए,
तापमान नियंत्रण के लिए भट्ठी को 3 जोनों में बांटा गया है।मुख्य नियंत्रण उपकरण
फर्नेस तापमान नियंत्रण प्रणाली जापानी उन्नत बुद्धिमान को गोद लेती है
नो-ओवरशूट विशेषज्ञ तापमान नियंत्रक, जो शिमाडियन शक्ति से लैस है
भट्ठी के तापमान को नियंत्रित करने के लिए ट्रिगर।मापा मूल्य और प्रदर्शित मूल्य हैं
स्वतंत्र और चार अंक, और तापमान नियंत्रण मूल्य उपयोगकर्ता द्वारा पूर्व निर्धारित है।
वर्तमान में, उन्नत हाई-पावर थाइरिस्टर को एक्चुएटर और फर्नेस के रूप में चुना जाता है
तापमान स्वचालित रूप से बुद्धिमान डिजिटल डिस्प्ले तापमान नियंत्रक द्वारा नियंत्रित होता है।
सिस्टम में उन्नत बुद्धिमान पीआईडी नियंत्रण एल्गोरिथम और सही स्व-ट्यूनिंग है
और स्व-अनुकूली कार्य।बुद्धिमान तापमान नियंत्रक डबल . द्वारा प्रदर्शित किया जाता है
चार अंकों की एलसीडी डिजिटल ट्यूब, और एसवी और पीवी मान एक ही समय में प्रदर्शित होते हैं।आठ
रेंज सेटिंग्स के प्रकार स्वतंत्र रूप से इनपुट किए जा सकते हैं।AC100-240V वाइड रेंज बिजली की आपूर्ति
अपनाया जाता है, इसलिए बिजली आपूर्ति वोल्टेज के उतार-चढ़ाव के बारे में चिंता करने की कोई आवश्यकता नहीं है।
सिस्टम स्वचालित रूप से या मैन्युअल रूप से प्रत्येक क्षेत्र की शक्ति को समायोजित कर सकता है, जो कर सकता है
भट्ठी के तापमान की एकरूपता को बेहतर ढंग से नियंत्रित करें।शक्ति को मैन्युअल रूप से समायोजित करने के बाद,
सिस्टम मैन्युअल रूप से तापमान को स्वचालित रूप से नियंत्रित करेगा
समायोजित शक्ति, जो संचालन के लिए सुविधाजनक है और तापमान नियंत्रण के लिए सटीक है।
ए) पावर कंट्रोल सिस्टम:
नियंत्रण और निष्पादन प्रणाली उच्च-शक्ति थाइरिस्टर संयोजन इकाई को अपनाती है,
एल्यूमीनियम मिश्र धातु गर्मी लंपटता और वायु शीतलन प्रणाली का एक सेट, और सुसज्जित है
स्वचालित सर्किट ब्रेकर और माध्यमिक सुरक्षा के लिए फास्ट फ्यूज के साथ।
सिस्टम के प्रत्येक क्षेत्र में भट्ठी के तापमान के रूप में एक बड़ा वर्तमान संपर्ककर्ता होता है
सुरक्षा इकाई।एक बार गलती के कारण थाइरिस्टर करंट से टूट जाता है, तो
वर्तमान को नियंत्रित नहीं किया जा सकता है यदि बड़ा वर्तमान सुरक्षा संपर्ककर्ता स्थापित नहीं है।
भले ही अलार्म डिवाइस स्थापित हो, मुख्य नियंत्रण शक्ति स्रोत काटा नहीं जा सकता है।
यदि ऑपरेटर चला जाता है, तो भट्ठी में तापमान नियंत्रण से बाहर हो जाएगा।स्थापित करने के बाद
बड़े वर्तमान सुरक्षा संपर्ककर्ता, एक बार जब थाइरिस्टर धारा से टूट जाता है,
भट्ठी तापमान अलार्म मूल्य पर ऊपरी सीमा तक पहुंच जाती है, संपर्ककर्ता काट सकता है
अलार्म के एक ही समय में मुख्य बिजली की आपूर्ति बंद, जो मज़बूती से सुनिश्चित कर सकती है
भट्ठी का सामान्य संचालन और नियंत्रण से बाहर होने के बाद भट्ठी के नुकसान से बचें।
विद्युत भट्टी के प्रत्येक क्षेत्र में काम करने की स्थिति का संकेत:
प्रत्येक चरण और क्षेत्र में संकेतक प्रकाश होता है जो इंगित करता है कि यह काम करता है या नहीं।जब
भट्ठी को गर्म किया जाता है, संकेतक प्रकाश करंट के आकार के साथ चमकेगा, और कर्मचारी
भट्ठी के प्रत्येक क्षेत्र में प्रत्येक चरण की कार्य परिस्थितियों को सहजता से देख सकते हैं।
फर्नेस तापमान नियंत्रण प्रणाली का प्रत्येक क्षेत्र और चरण एक से सुसज्जित है
एमीटर हीटिंग तत्व के वास्तविक समय के कार्यशील प्रवाह को प्रदर्शित करने के लिए।
अलार्म डिवाइस:
सहायक नियंत्रण प्रणाली का प्रत्येक क्षेत्र के कार्य से सुसज्जित है
अधिक तापमान ध्वनि और प्रकाश अलार्म।जब तक भट्टी में कोई क्षेत्र
तापमान, सिस्टम अलार्म द्वारा निर्धारित ऊपरी सीमा अलार्म मूल्य तक पहुंचता है
अलार्म देगा, और इस क्षेत्र के अनुरूप अलार्म संकेतक भी होगा
चमक।उसी समय, हीटर की मुख्य बिजली आपूर्ति द्वारा काट दी जाती है
बड़े वर्तमान संपर्ककर्ता, और ऑपरेटर सीधे कारण का पता लगा सकता है
अलार्म संकेत के लिए, ताकि भट्ठी के सुरक्षित संचालन को सुनिश्चित किया जा सके।
इंटरलॉक सुरक्षा समारोह:
विद्युत भट्टी का प्रत्येक यांत्रिक संचरण भाग इंटरलॉक नियंत्रण को अपनाता है,
अर्थात्, भट्ठी के कवर के बाद हीटिंग तत्व की शक्ति स्वचालित रूप से कट जाती है
थोड़ा खुला, और फर्नेस कवर स्वचालित रूप से बंद हो जाता है जब इसे उठाया जाता है
निर्दिष्ट स्थिति।भट्टी होने पर हीटर की शक्ति अपने आप बहाल हो जाती है
कवर बंद है, ताकि प्रभावी ढंग से गलत संचालन और विफलता को रोका जा सके।
मुख्य नियंत्रण कैबिनेट:
भट्ठी के मुख्य नियंत्रण कैबिनेट का शरीर राष्ट्रीय मानक GGD को अपनाता है,
और इसका समग्र आयाम 2100 * 800 * 600 मिमी है, और वेंटिलेशन और गर्मी अपव्यय
प्रभाव अच्छा है।कैबिनेट बॉडी को इंडस्ट्रई ग्रे के साथ लेपित किया गया है।एक अक्षीय प्रवाह प्रशंसक स्थापित है
प्रत्येक नियंत्रण कैबिनेट के पिछले दरवाजे पर, जो प्रभावी रूप से तापमान को कम कर सकता है
एससीआर शीतलन प्रशंसक के साथ संवहन के बाद नियंत्रण कैबिनेट में।
बिजली के पुर्जे घरेलू मशहूर ब्रांड के हैं।
5.9 फास्ट कूलिंग उपकरण
ग्राहकों की शीतलन आवश्यकताओं को पूरा करने के लिए, एक कूलिंग ब्लोअर स्थापित किया गया है
विद्युत भट्टी के तल पर।भट्ठी का ऊपरी भाग a . के साथ प्रदान किया जाता है
कूलिंग पोर्ट, जो इलेक्ट्रिक फर्नेस के काम करने पर बंद हो जाता है।ठंडा होने पर खोलें
कूलिंग पोर्ट और कूलिंग फैन शुरू करें, जिससे फर्नेस में हवा का प्रवाह होता है और
गर्मी बाहर लाना, ताकि तेजी से ठंडा करने के उद्देश्य को प्राप्त किया जा सके
5.10 नाइट्रोजन प्रक्रिया नियंत्रण प्रणाली
5.10.1 विशेषताएं
ए) मॉडल: गड्ढे प्रकार भट्ठी नाइट्रोजन क्षमता/तापमान (अमोनिया अपघटन दर)
नियंत्रण प्रणाली।
बी) प्रक्रिया: इसका उपयोग नाइट्राइडिंग, सॉफ्ट नाइट्राइडिंग और नाइट्रोजन के स्वचालित नियंत्रण के लिए किया जा सकता है
संभावित (अमोनिया अपघटन दर) और प्रक्रिया का तापमान।
सी) उपयुक्त वातावरण: शुद्ध अमोनिया, अमोनिया और मेथनॉल / इथेनॉल, सीओ 2, आदि।
डी) नियंत्रण मोड: दो अमोनिया अपघटन नियंत्रण मोड:
ई) स्वचालित मोड के तहत, तापीय चालकता हाइड्रोजन विश्लेषक का उपयोग किया जाता है
अमोनिया को नियंत्रित करने के लिए सेंसर, और प्रोग्राम करने योग्य नाइट्रोजन संभावित नियंत्रक का उपयोग किया जाता है
सोलनॉइड वाल्व के माध्यम से अमोनिया प्रवाह को समायोजित करके भट्ठी में अपघटन दर।
एफ) मैनुअल मोड के तहत, निरंतर अमोनिया गैस और विनियमित अमोनिया गैस हैं
स्थिर प्रवाह के साथ नियंत्रित।
जी) प्रक्रिया प्रोग्रामिंग: नाइट्रोजन नियंत्रण उपकरण और तापमान नियंत्रण उपकरण
तापमान और नाइट्रोजन क्षमता के तुल्यकालिक नियंत्रण का एहसास करने के लिए।प्रत्येक प्रक्रिया
प्रक्रिया को 10 खंडों में विभाजित किया जा सकता है, और प्रक्रियाओं के 100 सेट संग्रहीत किए जा सकते हैं।
प्रोग्राम्स को यूजर्स द्वारा संशोधित किया जा सकता है ताकि उन्हें बाद में कॉल किया जा सके।
एच) सिस्टम के अन्य कार्य: सिस्टम में प्रक्रिया समय के कार्य हैं
पूर्णता और अमोनिया संभावित ओवररन अलार्म।
5.10.2 फर्नेस तापमान नियंत्रण
सिस्टम की विश्वसनीयता, नियंत्रण सटीकता और सरल संचालन को ध्यान में रखते हुए,
जापान से आयातित तापमान नियंत्रक का उपयोग निचले उपकरण के रूप में किया जाता है,
और बुद्धिमान उपकरण का उपयोग नियंत्रण के लिए किया जाता है, जो स्व-ट्यून और आत्म-अनुकूल हो सकता है
प्रत्येक क्षेत्र को नियंत्रित करें, ताकि प्रत्येक क्षेत्र की नियंत्रण सटीकता सर्वोत्तम मूल्य तक पहुंच सके,
और तापमान नियंत्रण सटीकता ± 1 ℃ तक पहुंच सकता है।
5.10.3 पीएलसी नियंत्रण
पीएलसी प्रणाली तापमान और अमोनिया अपघटन की गणना और विश्लेषण करती है
दर, और तापमान और नाइट्रोजन क्षमता के लक्ष्य मूल्य को निचले स्तर पर भेजता है
व्यापक और एकीकृत प्रबंधन के लिए प्रणाली। वास्तविक कार्य के अनुसार
निचली प्रणाली द्वारा एकत्र की गई स्थितियां, सिस्टम तापमान भी प्रदर्शित करता है,
वास्तविक नाइट्राइडिंग प्रक्रिया में अमोनिया अपघटन दर, नाइट्रोजन क्षमता और समय।
हमारी कंपनी द्वारा स्थापित सामान्य गणितीय मॉडल के अनुसार, सिस्टम
स्वचालित रूप से पूरी नाइट्राइडिंग प्रक्रिया (तापमान, नाइट्रोजन क्षमता, समय, आदि) को नियंत्रित करता है।
वास्तविक संचालन में, श्रमिकों को केवल संबंधित प्रक्रिया संख्या इनपुट करने की आवश्यकता होती है
वर्कपीस की सामग्री और तकनीकी आवश्यकताओं के अनुसार होना चाहिए
प्रत्येक क्षेत्र में संसाधित, और प्रारंभ बटन दबाएं, और पूरी प्रक्रिया
कंप्यूटर द्वारा स्वचालित रूप से नियंत्रित किया जाएगा।
सी) प्रक्रिया नियंत्रण में चरण और छोड़ें अनुभाग का स्विचिंग फ़ंक्शन होता है।
5.10.4 तकनीकी सूचकांक:
अमोनिया क्षमता का नियंत्रण परिशुद्धता: ± 3.0% + एच 2;
अमोनिया अपघटन दर की नियंत्रण सीमा: 0% 100%;
भट्ठी तापमान नियंत्रण सटीकता: ± 1 ℃;
5.11 भाप जनरेटर
5.11.1 तकनीकी पैरामीटर
रेटेड पावर: 9 किलोवाट,
रेटेड वाष्पीकरण क्षमता: 25KG / H;
रेटेड भाप तापमान: 171 ℃;
कार्य वोल्टेज: 380 वी;
पानी की मात्रा: 28L;
वजन: 75 किलो;
कुल मिलाकर आयाम: 77 * 51 * 92 सेमी;
बिजली की आपूर्ति: 3 चरण, 380V, 50 हर्ट्ज;
मुख्य भाप व्यास (डीएन): 15;
सुरक्षा वाल्व व्यास (डीएन): 15;
इनलेट व्यास (डीएन): 15;
5.11.2 भाप जनरेटर की डिजाइन और संरचना
ए) चीनी भाप जनरेटर मानक के अनुरूप
बी) निम्न जल स्तर शटडाउन अलार्म
सी) वर्तमान स्टॉप अलार्म से अधिक
5.11.3 भाप जनरेटर के मुख्य विद्युत उपकरण और नियंत्रण प्रणाली:
ए) मुख्य इलेक्ट्रिक हीटर एक संयुक्त उद्यम उत्पाद होगा।
बी) मुख्य विद्युत नियंत्रण कैबिनेट के घटक चीन में प्रसिद्ध ब्रांड हैं
सी) स्वचालित नियंत्रण उपकरण को सीमित करने वाला दबाव
डी) स्वचालित राहत वाल्व निर्वहन उपकरण
ई) पावर ऑफ और ओपन फेज प्रोटेक्शन फंक्शन
5.11.4 भाप जनरेटर के मुख्य घटक
5.11.5फ़ीड वाटर पंप
बी) तरल स्तर संकेतक
सी) सुरक्षा वाल्व
डी) दबाव नियंत्रक
ई) जल निकासी वाल्व
एफ) तरल स्तर रिले
एच) तरल स्तर सेंसर
5.12 अमोनिया ड्रायर
भट्ठी अमोनिया सुखाने के लिए एक अमोनिया ड्रायर से सुसज्जित है
अंदर भट्ठी में खिलाने से पहले।
5.13 अपशिष्ट गैस जलाने वाला उपकरण
भट्ठी एक अपशिष्ट गैस जलने वाले उपकरण से सुसज्जित है।यह गर्म कर सकता है
गैस बर्बाद करो और जलाओ।पर्यावरण के लिए कोई प्रदूषण नहीं है।
5.13 वैक्यूम पंप
भट्ठी हवा को बाहर निकालने के लिए एक वैक्यूम पंप (2X-70) से सुसज्जित है।
यह अमोनिया की खपत को कम कर सकता है।
6. आपूर्ति का दायरा
| नहीं। | वस्तु | Q'ty | टिप्पणी |
| 1 | फर्नेस बॉडी | 1 सेट | |
| 2 | गर्म करने वाला तत्व | 1 सेट | |
| 3 | फर्नेस कवर लिफ्टिंग मैकेनिज्म | 1 सेट | |
| 4 | मफल टैंक | 1 सेट | 310एस |
| 5 | स्टेनलेस स्टील वायु वाहिनी | 1 सेट | 310एस |
| 6 | तल पर भार वहन स्टैंड | 1 सेट | |
| 7 | वायु परिसंचरण प्रशंसक | 1 सेट | |
| 8 | ठंडक के लिये पंखा | 1 सेट | |
| 9 | वैक्यूम पंप | 1 सेट | 2x-70 |
| 10 | अमोनिया ड्रायर | 1 सेट | |
| 1 1 | अपशिष्ट गैस जलाने वाला उपकरण | 1 सेट | |
| 12 | स्टीम जनरेटर | 1 सेट | |
| 13 | तापमान नियंत्रण प्रणाली | 1 सेट | नाइट्रोजन संभावित नियंत्रण प्रणाली |
| 14 | नियंत्रण कैबिनेट | 1 टुकड़ा | पीएलसी, टच स्क्रीन, थाइरिस्टर ट्रिगर, एससीआर, आदि |
| 15 | तापमान नियंत्रक | 3 पीसीएस | |
| 16 | क्षतिपूर्ति चालन तार | 60 मीटर | |
| 17 | थर्मोकपल | 6 पीसी | के प्रकार |
| 18 | विद्युत उपकरण | सब तैयार | संपर्ककर्ता, वायु स्विच, एम्पीयर मीटर, वोल्टेज मीटर, थर्मोरेले स्विच, |
7. नियंत्रण प्रणाली के घटक
| नहीं। | वस्तु | नमूना | Q'ty | मूल |
| 1 | नाइट्रोजन संभावित नियंत्रक | जेडीटी श्रृंखला | 1 | जिंगक्सिन, चीन |
| 2 | हाइड्रोजन जांच | क्यूआरओ-113बी | 1 | जिंगक्सिन, चीन |
| 3 | तापमान नियंत्रक | MAC50 | 3 | शिमैक्स, जापान |
| 4 | सोलेनोइड वाल्व | 4 | सीकेडी, जापान | |
| 5 | प्रवाह मीटर | 2 | बीजिंग | |
| 6 | कम वोल्टेज घटक | 1 | घरेलू गुणवत्ता ब्रांड | |
| 7 | प्रवाह मीटर | नमूना प्रवाहमापी | 1 | घरेलू उच्च गुणवत्ता;विरोधी जंग |
| 8 | पीएलसी | 1 | सीमेंस S7-200 | |
| 9 | टच स्क्रीन | 10 इंच | 1 | एमसीजीएस, बीजिंग |
| 10 | 485 कनवर्टर | 3 | वुहान | |
| 1 1 | संचार केबल | कई | घरेलू गुणवत्ता ब्रांड |
टिप्पणियाँ: घटक ब्रांडों को ग्राहक को देखे बिना समकक्ष ब्रांड में बदला जा सकता है
वर्तमान की अनुपलब्धता के कारण।
8. मुख्य यांत्रिक भागों उत्पत्ति
| नहीं। | वस्तु | उत्पादक |
| 1 | इस्पात | एमए स्टील, चीन |
| 2 | आग रोक सामग्री | लुयांग, शेडोंग |
| 3 | प्रशंसक | डेनयांग, चीन |
| 4 | भारोत्तोलन तंत्र | चांगझौ, जिआंगसु |
| 5 | गर्म करने वाला तत्व | बीजिंग |
9. तकनीकी दस्तावेज उपलब्ध कराए गए
| सामान्य लेआउट | 1 प्रति |
| विद्युत भट्टी का बाहरी वायरिंग आरेख | 1 प्रति |
| फाउंडेशन ड्राइंग | 1 प्रति |
| इलेक्ट्रिक फर्नेस का ऑपरेशन मैनुअल | 1 प्रति |
| विद्युत भट्टी का प्रमाण पत्र | 1 प्रति |
| नियंत्रण कैबिनेट का संचालन मैनुअल | 1 प्रति |
| ऑपरेशन मैनुअल और सहायक उत्पादों का प्रमाण पत्र | 1 प्रति |
