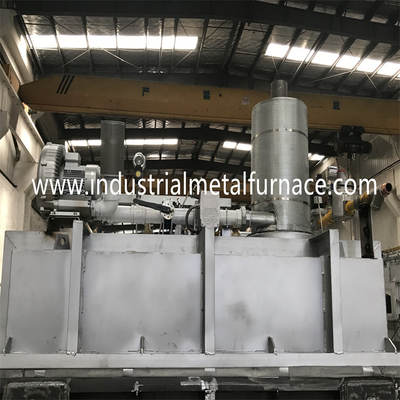

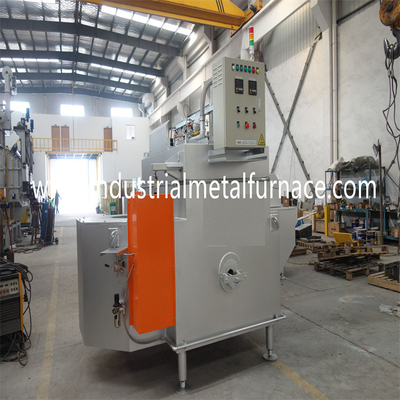

पूल प्रकार गैस निकाल दिया एल्यूमिनियम मिश्र धातु होल्डिंग फर्नेस
1. सामान्य परिचय
गैस से चलने वाली पूल प्रकार की होल्डिंग फर्नेस एक एल्यूमीनियम मिश्र धातु तरल होल्डिंग फर्नेस है जो धुएं की गर्मी को रीसायकल कर सकती है और ऊर्जा की खपत को काफी बचा सकती है।
भट्ठी एक बड़े लौ विकिरण आकार और एक उच्च गर्मी दक्षता के साथ उच्च गुणवत्ता वाले बर्नर को गोद लेती है।एल्यूमीनियम तरल तापमान ± 5 ℃ की सटीकता पर रखा जाता है।ऑक्सीजन सामग्री के अंदर भट्ठी 5% से कम है जो प्रभावी रूप से ऑक्साइड के उत्पादन को रोकती है।
एल्यूमीनियम डाई कास्टिंग के लिए होल्डिंग फर्नेस को विशेष गर्मी इन्सुलेशन संरचना के साथ डिज़ाइन किया गया है जो सतह की गर्मी के नुकसान को प्रभावी ढंग से कम कर सकता है, पर्यावरण के तापमान में वृद्धि को कम कर सकता है और गर्मी दक्षता में सुधार कर सकता है।
भट्ठी की दीवार उच्च एल्यूमिना दुर्दम्य ईंटों के साथ पंक्तिबद्ध है जिनकी सेवा जीवन 3 वर्ष से अधिक है।
2. तकनीकी पैरामीटर्स
एल्युमीनियम होल्डिंग फर्नेस विशेष बर्निंग सिस्टम को अपनाता है और
हवा का पंखा, जिसमें कम काम करने वाला शोर होता है।भट्ठी का उपयोग धारण करने के लिए किया जाता है
एल्यूमीनियम तरल।भट्ठी में निम्नलिखित पैरामीटर हैं।
| पिघलने पूल क्षमता | 6000 किग्रा (तरल घनत्व2.4 ग्राम/सेमी3) |
| ईंधन प्रकार | प्राकृतिक गैस गर्मी मूल्य |
| रेटेड काम कर रहे तापमान | 850 ℃ (वायुमंडल) |
| तापमान बढ़ने की दर | 60 ℃ / एच; |
| भट्ठी ऑक्सीजन सामग्री | 5 से कम%; |
| तापमान नियंत्रण सटीकता | ±5℃ |
| ऊर्जा की खपत | 7m3/H से कम (लगातार 3 दिनों से अधिक काम करना, और खपत की गणना 24 घंटों के आधार पर की जाती है) |
| बिजली की आपूर्ति | 380V, 50HZ, 3P 5 तार |
3. फर्नेस संरचना
3.1 भट्ठी खोल
भट्ठी का खोल स्टील प्लेट और अनुभागीय स्टील से बना है।भट्ठी शरीर
अन्य उपकरणों के साथ काम करने के लिए ऊपर उठाया जा सकता है।
3.2 फर्नेस अस्तर
मेल्टिंग पूल उच्च एल्यूमिना ईंटों के साथ बनाया गया है जिसमें की विशेषताएं हैं
उच्च शक्ति, मुक्त एल्यूमीनियम-चिपके हुए, और लंबे जीवन।(संपीड़न ताकत:
140Mpa जब तापमान 110 ℃ से ऊपर हो;रैखिक दर: केवल 0.1%)।
उपयोग की जाने वाली गर्मी इन्सुलेशन परत ग्रेड वन सिलिकेट एल्यूमीनियम फाइबर बोर्ड की है।
3.3 बर्निंग सिस्टम:
बर्निंग सिस्टम ऑपरेशन में आसान है, और इसकी लंबी सेवा जीवन है।भट्ठी
स्वचालित तापमान नियंत्रण, स्वचालित प्रज्वलन और लौ के कार्य हैं
पता लगाना।जब भट्ठी निर्धारित तापमान पर पहुंच जाती है, तो बर्नर काम करना बंद कर देता है।
जब भट्ठी का तापमान निर्धारित निम्न तापमान सीमा से कम होता है, तो
बर्नर बर्नर पोर्ट में प्रवेश करता है और स्वचालित रूप से काम करता है।बर्नर स्वचालित रूप से प्रज्वलित होता है
लौ का पता लगाने वाले उपकरण के साथ।जब भट्ठी काम करने के लिए तैयार होती है, तो उपयोगकर्ता
चूल्हे को शुद्ध करने के लिए पहले एयर ब्लोअर को चालू करना चाहिए।बर्नर स्वचालित रूप से प्रज्वलित होता है
शुद्धिकरण समाप्त होने के बाद और एक छोटी सी लौ के साथ काम करता है।लौ का पता लगाने वाली छड़
लौ का पता लगाता है, और बर्नर एक बड़ी लौ के साथ काम करेगा।लौ का पता लगाने वाली छड़
हर समय बर्नर के जलने की स्थिति पर नज़र रखता है।
फर्नेस बर्निंग सिस्टम भी सुरक्षा उपायों के साथ सेट किया गया है।अगर वहाँ
अपूर्ण जलने या फ्लेम-आउट जैसी स्थितियों में, नियंत्रण प्रणाली मुख्य को काट देती है
ईंधन की आपूर्ति को रोकने के लिए बर्नर और इग्निशन बर्नर।इंटरलॉक डिवाइस भी है
गैस पाइपलाइन और वायु पाइपलाइन के बीच।यदि कोई असामान्य जलती हुई स्थिति है,
इंटरलॉक डिवाइस ईंधन की आपूर्ति को काट देता है।तरल एल्यूमीनियम तापमान है
पीआईडी विनियमन के माध्यम से नियंत्रित।पंखा इन्वर्टर स्वचालित रूप से पंखे को समायोजित करता है
रोटेशन की गति ताकि गैस प्रवाह को नियंत्रित किया जा सके।भट्टी ने सेट किया है
वायुमंडल का तापमान ऊपरी सीमा मान।
3.4 निर्वहन छेद
मैनुअल ऑपरेशन की मदद से एल्यूमीनियम तरल को छुट्टी दे दी जाती है।दौरान
तरल निर्वहन प्रक्रिया, कोई रिसाव समस्या नहीं होनी चाहिए।
3.5 तापमान नियंत्रण
एल्यूमीनियम डाई कास्टिंग के लिए होल्डिंग फर्नेस को नियंत्रण कार्यों के साथ सेट किया गया है जैसे:
स्वचालित लौ स्विच के रूप में, अधिक तापमान अलार्म, लौ-आउट
संरक्षण, आदि
एल्यूमिनियम तरल तापमान नियंत्रण
चूल्हा तापमान नियंत्रण
सुरक्षा उपकरण और स्वचालित नियंत्रण प्रणाली
जब डाई कास्टिंग होल्डिंग फर्नेस काम करने के लिए तैयार है, तो उपयोगकर्ता को पहले स्विच करना चाहिए
बिजली की आपूर्ति पर और भट्ठी को शुद्ध करने के लिए ब्लोअर चालू करें।भट्ठी सेट करें
तापमान और गैस पाइपलाइन के सोलनॉइड वाल्व को खोलें।बर्नर जलता है
जब प्राकृतिक गैस चूल्हे में प्रवेश करती है।
