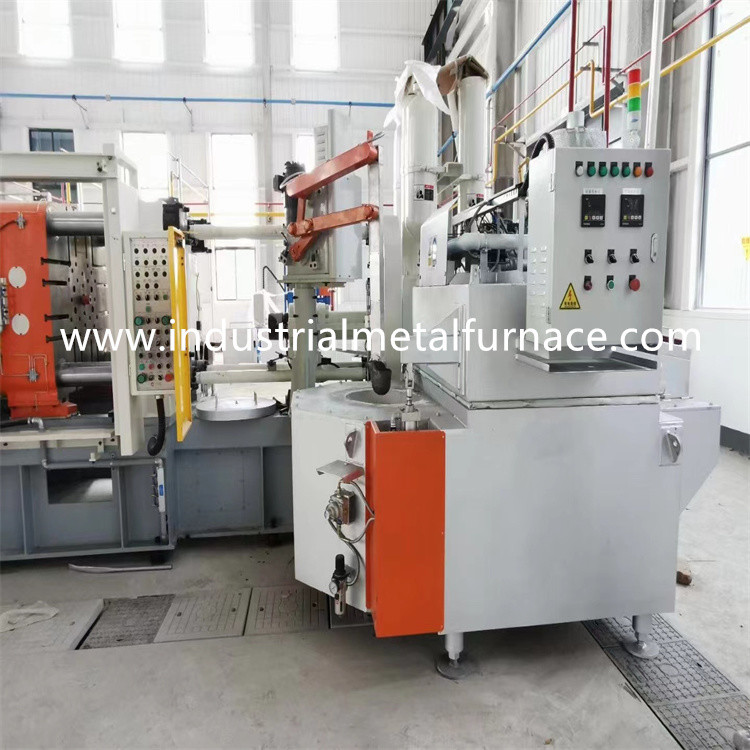

गैस निकाल दिया पूलएल्यूमिनियम मिश्र धातु होल्डिंग फर्नेसकास्टिंग प्रक्रिया मरो
1. सामान्य परिचय
गैस निकाल दिया पूल प्रकार एल्यूमीनियम होल्डिंग फर्नेस एक एल्यूमीनियम है
मिश्र धातु तरल होल्डिंग भट्ठी जो धुएं की गर्मी को रीसायकल कर सकती है
और ऊर्जा की खपत को बहुत बचाता है।
डाई कास्टिंग प्रक्रिया के लिए भट्ठी उच्च गुणवत्ता वाले बर्नर को अपनाती है
एक बड़ी लौ विकिरण आकार और एक उच्च गर्मी दक्षता के साथ।एल्युमिनियम
तरल तापमान ± 5 ℃ की सटीकता पर रखा जाता है।अंदर की भट्टी
ऑक्सीजन सामग्री 5% से कम है जो प्रभावी रूप से ऑक्साइड के उत्पादन को रोकती है।
डाई कास्टिंग होल्डिंग फर्नेस को विशेष गर्मी इन्सुलेशन के साथ डिज़ाइन किया गया है
संरचना जो सतह की गर्मी के नुकसान को प्रभावी ढंग से कम कर सकती है, कम कर सकती है
पर्यावरण के तापमान में वृद्धि, और गर्मी दक्षता में सुधार।
इलेक्ट्रिक एल्युमिनियम होल्डिंग फर्नेस की दीवार उच्च एल्यूमिना के साथ पंक्तिबद्ध है
आग रोक ईंटें
जिनकी सेवा का जीवन 3 वर्ष से अधिक है।
2. तकनीकी पैरामीटर्स
| पिघलने पूल क्षमता | 500KG (तरल घनत्व 2.4g/cm3) |
| ईंधन प्रकार | प्राकृतिक गैस ताप मूल्य 8600Kcal/m3; |
| गैस आपूर्ति दबाव | 5 केपीए; |
| रेटेड काम कर रहे तापमान | 660 ℃ (वायुमंडल); |
| तापमान नियंत्रण सटीकता | ± 3 ℃; |
| बिजली की आपूर्ति | 380V, 3P, 50HZ; |
| प्राकृतिक गैस की खपत | लगभग 2.5 एम 3 / एच; |
| भट्ठी के अंदर ऑक्सीजन सामग्री | 5 से कम%; |
3. फर्नेस संरचना
3.1 भट्ठी खोल
भट्ठी का खोल स्टील प्लेट और अनुभागीय स्टील से बना है।दरवाजे का किनारा बना है
कच्चा लोहा सामग्री से।
3.2 फर्नेस अस्तर
मेल्टिंग पूल उच्च एल्यूमिना ईंटों के साथ बनाया गया है जिसमें उच्च शक्ति की विशेषताएं हैं,
मुक्त एल्यूमीनियम-चिपके हुए, और लंबे जीवन।(संपीड़न शक्ति: 140Mpa जब तापमान
110 ℃ से ऊपर है;रैखिक दर: केवल 0.1%)।उपयोग की जाने वाली गर्मी इन्सुलेशन परत ग्रेड वन की है
सिलिकेट एल्यूमीनियम फाइबर बोर्ड।
3.3 बर्निंग सिस्टम:
बर्निंग सिस्टम ऑपरेशन में आसान है, और इसकी लंबी सेवा जीवन है।भट्ठी है
स्वचालित तापमान नियंत्रण, स्वचालित प्रज्वलन और लौ का पता लगाने के कार्य।
जब गैस से चलने वाली एल्युमीनियम होल्डिंग फर्नेस सेट तापमान तक पहुंच जाती है, बर्नर
काम करना बंद कर देता है।जब भट्ठी का तापमान निर्धारित तापमान से कम होता है
सीमा, बर्नर बर्नर पोर्ट में प्रवेश करता है और स्वचालित रूप से काम करता है।बर्नर जलता है
स्वचालित रूप से एक लौ का पता लगाने वाले उपकरण के साथ।जब पूल प्रकार एल्यूमीनियम होल्डिंग
भट्ठी काम करने के लिए तैयार है, उपयोगकर्ता को पहले चूल्हा को शुद्ध करने के लिए एयर ब्लोअर चालू करना चाहिए।
शुद्धिकरण समाप्त होने के बाद बर्नर स्वचालित रूप से प्रज्वलित होता है और एक छोटी लौ के साथ काम करता है।
लौ का पता लगाने वाली छड़ लौ का पता लगाती है, और बर्नर एक बड़ी लौ के साथ काम करेगा।
फ्लेम डिटेक्शन रॉड हर समय बर्नर के जलने की स्थिति की निगरानी करता है।
फर्नेस बर्निंग सिस्टम भी सुरक्षा उपायों के साथ सेट किया गया है।अगर स्थितियां हैं
जैसे अधूरा जलना या फ्लेम-आउट, नियंत्रण प्रणाली मुख्य बर्नर को काट देती है
और ईंधन की आपूर्ति को रोकने के लिए इग्निशन बर्नर।के बीच इंटरलॉक डिवाइस भी है
गैस पाइपलाइन और वायु पाइपलाइन।यदि कोई असामान्य जलने की स्थिति है, तो
इंटरलॉक डिवाइस ईंधन की आपूर्ति को काट देता है।तरल एल्यूमीनियम तापमान नियंत्रित होता है
पीआईडी विनियमन के माध्यम से।पंखा इन्वर्टर स्वचालित रूप से पंखे की रोटेशन गति को समायोजित करता है
ताकि गैस के प्रवाह को नियंत्रित किया जा सके।डाई कास्टिंग होल्डिंग फर्नेस ने सेट किया है
वायुमंडल का तापमान ऊपरी सीमा मान।
3.4 निर्वहन छेद
मैनुअल ऑपरेशन की मदद से एल्यूमीनियम तरल को छुट्टी दे दी जाती है।तरल के दौरान
निर्वहन प्रक्रिया, कोई रिसाव समस्या नहीं होनी चाहिए।
3.5 तापमान नियंत्रण
एल्यूमीनियम के लिए होल्डिंग फर्नेस को स्वचालित जैसे नियंत्रण कार्यों के साथ सेट किया गया है
लौ स्विच, अधिक तापमान अलार्म, लौ-आउट सुरक्षा इत्यादि।
एल्यूमिनियम तरल तापमान नियंत्रण
चूल्हा तापमान नियंत्रण
सुरक्षा उपकरण और स्वचालित नियंत्रण प्रणाली
जब एल्युमीनियम गलाने वाली भट्टी काम करना शुरू करती है, तो उपयोगकर्ता को पहले स्विच ऑन करना चाहिए
बिजली की आपूर्ति और भट्ठी को शुद्ध करने के लिए ब्लोअर चालू करें।भट्टी सेट करें
तापमान और गैस पाइपलाइन के सोलनॉइड वाल्व को खोलें।बर्नर जलता है
जब प्राकृतिक गैस चूल्हे में प्रवेश करती है।
3.6 हाइड्रोलिक टिल्टिंग सिस्टम
फर्नेस बॉडी को टिल्टिंग फंक्शन के साथ डिजाइन किया गया है।यह मुख्य रूप से शामिल है
हाइड्रोलिक सिलेंडर, नियंत्रण वाल्व और पाइपलाइन।
