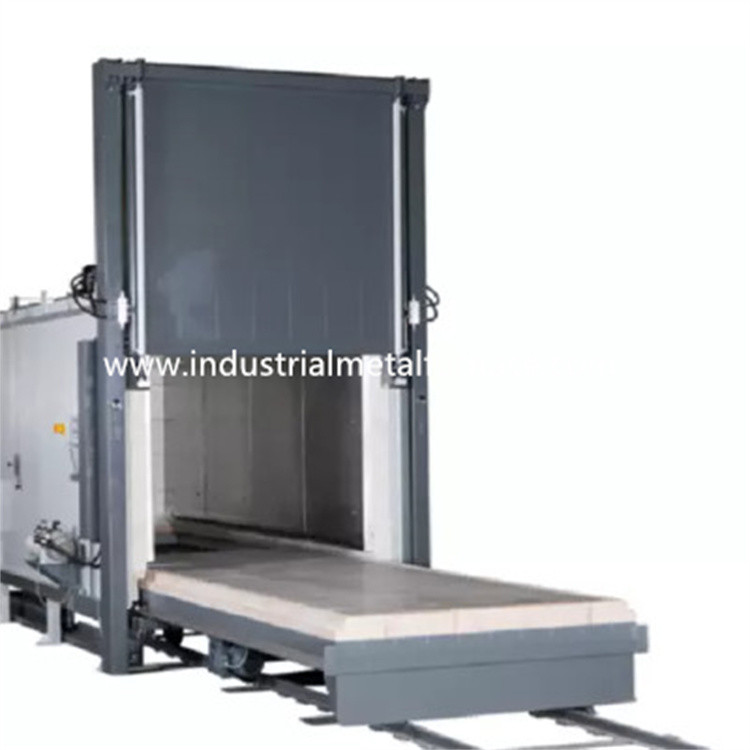

टिल्टिंग ट्रॉली हीट ट्रीटमेंट फर्नेस, बोगी चूल्हा फर्नेस
1. आवेदन
टिल्टिंग ट्रॉली भट्टी एक मानक ऊर्जा-बचत आवधिक है
सुपर ऊर्जा-बचत संरचना के साथ ऑपरेशन फर्नेस और
80% बिजली की बचत। ट्रॉली टक्कर-रोधी सीलिंग को अपनाती है
ईंट, स्वचालित ईंट मोड़ तंत्र, स्वचालित सीलिंग
ट्रॉली और फर्नेस दरवाजा, और एकीकृत रेल कनेक्शन।ऐसा होता है
नींव स्थापना की जरूरत नहीं है।इसे रखे जाने पर इसका उपयोग किया जा सकता है
क्षैतिज जमीन पर और नींव पैड लोहे के साथ तय किया गया या
विस्तार पेंच।टिल्टिंग ट्रॉली भट्टी का उपयोग मुख्य रूप से शमन के लिए किया जाता है,
विभिन्न यांत्रिक भागों की एनीलिंग, उम्र बढ़ने और गर्मी उपचार
जैसे उच्च क्रोमियम और उच्च मैंगनीज स्टील कास्टिंग,
गांठदार कच्चा लोहा, रोल, स्टील की गेंदें, 45 स्टील और स्टेनलेस स्टील।
2. तकनीकी पैरामीटर:
| नमूना | रेटेड पावर (किलोवाट) | रेटेड तापमान (℃) | रेटेड वोल्टेज (वी) | चरण संख्या | कार्य क्षेत्र का आकार (मिमी) | अधिकतम भार (किग्रा) | मास (किग्रा) |
| RT2-65-9 | 65 | 950 | 380 | 3 | 1100*550*450 | 1000 | 3500 |
| RT2-105-9 | 150 | 950 | 380 | 3 | 1500*800*600 | 2500 | 5200 |
| RT2-180-9 | 180 | 950 | 380 | 3 | 2100*1050*750 | 5000 | 9800 |
| RT2-320-9 | 320 | 950 | 380 | 3 | 3000*1350*950 | 12000 | 18000 |
नोट: कंपनी विशेष डिजाइन प्रदान कर सकती है और उपयोगकर्ताओं की आवश्यकताओं के अनुसार निर्माण कर सकती है.
3. संरचनात्मक विशेषताएं
फर्नेस खोल:
टिल्टिंग ट्रॉली हीट ट्रीटमेंट फर्नेस शेल को स्टील प्लेट और सेक्शन स्टील से वेल्डेड किया जाता है,
और फर्नेस बॉडी के नीचे ट्रॉली लाइट रेल से जुड़ा हुआ है।उपयोगकर्ता नहीं करते हैं
नींव स्थापना की जरूरत है, लेकिन केवल इसे फ्लैट सीमेंट फर्श पर रखने की जरूरत है।
फर्नेस अस्तर:
कार के नीचे की भट्टी की परत हल्की आग रोक ईंट को भट्ठी की परत के रूप में अपनाती है,
जो पारंपरिक ईंट भट्टी की तुलना में लगभग 80% ऊर्जा बचाता है।
थर्मल के रूप में लंबे फाइबर कंबल, डायटोमाइट ईंट और वर्मीक्यूलाइट पाउडर का उपयोग किया जाता है
इन्सुलेशन सामग्री।भट्ठी का मुंह भारी टक्कर-रोधी ईंट और भारी को गोद लेता है
ट्रॉली सतह पर उच्च एल्यूमीनियम विरोधी दबाव ईंट। भूलभुलैया के अलावा
इलेक्ट्रिक फर्नेस बॉडी और ट्रॉली के बीच अपवर्तक चिनाई, स्वयं अभिनय
सीलिंग तंत्र का उपयोग गर्मी विकिरण और संवहन हानि को कम करने के लिए भी किया जाता है
विद्युत भट्टी और भट्ठी के तापमान की एकरूपता में सुधार।
गर्म करने वाला तत्व:
ताप तत्व उच्च तापमान प्रतिरोध मिश्र धातु के तार से बना होता है
सर्पिल आकार, जो भट्ठी की तरफ, भट्ठी के दरवाजे, पीछे की दीवार और वितरित किया जाता है
ट्रॉली वायर बिछाने वाली ईंट, और राष्ट्रीय मानक सॉकेट ईंट के साथ तय की गई।
नीचे की प्लेट:
ट्रॉली एक दबाव और उच्च तापमान प्रतिरोधी कास्ट स्टील से सुसज्जित है
वर्कपीस ले जाने के लिए फर्नेस बॉटम प्लेट। ऑक्साइड स्केल को रोकने के लिए
हीटिंग तत्व के आसपास गिरने से वर्कपीस को गर्म करने के बाद उत्पन्न होता है
भट्ठी के नीचे की प्लेट के बीच की खाई के माध्यम से और नुकसान के कारण
हीटिंग तत्व, भट्ठी के नीचे की प्लेट और भट्ठी के बीच संपर्क
शरीर प्लग-इन संपर्क को अपनाता है। सामान्य उपयोग सुनिश्चित करने के लिए, यह आवश्यक है
ट्रॉली भट्टी की निचली प्लेट के नीचे ऑक्साइड स्केल को बार-बार शुद्ध करें।
आम तौर पर, सप्ताह में एक बार शुद्ध करें।शुद्ध करने के दौरान, भट्टी की निचली प्लेट को ऊपर उठाएं
और संपीड़ित हवा के साथ प्रतिरोध तार नाली में ऑक्साइड पैमाने को शुद्ध करें।
भट्ठी के तार में शॉर्ट सर्किट के कारण ऑक्साइड पैमाने को रोकने के लिए ध्यान दें।
भट्ठी का दरवाजा
फर्नेस डोर डिवाइस फर्नेस डोर, फर्नेस डोर लिफ्टिंग से बना है
तंत्र और भट्ठी दरवाजा दबाने वाला उपकरण।भट्ठी के दरवाजे का खोल है
खंड स्टील और प्लेट द्वारा वेल्डेड, एक फर्म फ्रेम संरचना के साथ, जो ढेर है
आग रोक फाइबर दबाने वाले मॉड्यूल के साथ।अच्छा थर्मल इन्सुलेशन होना आवश्यक है
प्रदर्शन और हल्के वजन। भट्ठी के दरवाजे का उठाने वाला उपकरण बिजली के उपकरण को गोद लेता है,
जो मुख्य रूप से फर्नेस डोर फ्रेम, फर्नेस डोर लिफ्टिंग बीम, रेड्यूसर से बना है,
स्प्रोकेट, ट्रांसमिशन शाफ्ट और असर।भट्ठी के दरवाजे को उठाने से संचालित होता है
रेड्यूसर पर सकारात्मक और नकारात्मक संचरण।भट्ठी का दरवाजा उठाने वाला रेड्यूसर
एक ब्रेक डिवाइस से भी लैस है, जो विस्थापन को प्रभावी ढंग से रोक सकता है
उठाने की प्रक्रिया के दौरान भट्ठी के दरवाजे का। भट्ठी का दरवाजा दबाने वाला उपकरण
घरेलू उन्नत स्प्रिंग प्रेसिंग संरचना को अपनाता है।जब भट्टी की जरूरत होती है
उठाने के लिए, भट्ठी के दरवाजे का स्वयं का वजन स्वचालित रूप से भट्ठी को छोड़ देगा
लीवर के माध्यम से दरवाजा और इसे क्षैतिज रूप से एक निश्चित दूरी से बाहर ले जाएं और फिर उठें।
जब भट्ठी का दरवाजा जगह पर गिर जाता है और भट्ठी के दरवाजे को दबाने की जरूरत होती है
ट्राली पर चरखी पर नीचे, वसंत बल भट्टी के दरवाजे को हिलाएगा
क्षैतिज रूप से लीवर के माध्यम से संपीड़न सीलिंग स्थिति में।दबाने वाला यंत्र
इस संरचना का भट्ठी के दरवाजे पर फाइबर विमान और के बीच कोई घर्षण नहीं होता है
फर्नेस माउथ कॉटन, और इसमें अच्छे प्रदर्शन और लंबी सेवा की विशेषताएं हैं
उद्देश्य।
ट्रॉली फ्रेम वेल्डिंग सेक्शन स्टील द्वारा बनाई गई है, और इसकी कठोरता कोई विरूपण सुनिश्चित नहीं करती है
पूर्ण भार के तहत। आंतरिक आग रोक ईंटों के साथ बनाया गया है, और आसानी से टकराए हुए हिस्से और
लोड-बेयरिंग पार्ट्स की संरचनात्मक ताकत बढ़ाने के लिए भारी ईंटों के साथ बनाया गया है
भट्टी का अस्तर।ट्रॉली स्व-चालित संरचना और ड्राइविंग स्प्रोकेट को गोद लेती है
रेड्यूसर ट्रैक पर चलने के लिए चलने वाले पहिये को चलाता है। ट्रॉली सील स्वत: गोद लेती है
भूलभुलैया संरचना मुहर।जब ट्रॉली भट्ठी में प्रवेश करती है, तो यह स्वचालित रूप से उठा ली जाती है और
कैम और रोलर ढलान की कार्रवाई के माध्यम से सील। जब ट्रॉली निकलती है, तो सीलिंग
नाली स्वचालित रूप से गिर जाएगी, और सीलिंग नाली में सीलिंग रेत की आवश्यकता नहीं है
भरे जाने के बाद बार-बार जोड़ा जाना। जब ट्रॉली निकलती है, उठाना और कम करना
भट्ठी के दरवाजे विद्युत रूप से नियंत्रित होते हैं, विद्युत चुम्बकीय ब्रेक से लैस होते हैं,
जो जड़ता को फर्नेस बॉडी से टकराने से रोक सकता है, और इंटरलॉक कंट्रोल, यानी
भट्ठी के दरवाजे को थोड़ा खोलने के बाद, हीटिंग तत्व को स्वचालित रूप से काट दें और
एक ही समय में ट्रॉली यात्रा तंत्र की बिजली आपूर्ति बहाल करें। बाद में
फर्नेस दरवाजा जगह में बंद है, स्वचालित रूप से ट्रॉली की बिजली आपूर्ति काट देता है
यात्रा तंत्र और एक ही समय में हीटिंग तत्वों की बिजली आपूर्ति बहाल करें।
उलटा हाइड्रोलिक तंत्र: हाइड्रोलिक पावर उलटा तंत्र है
मोटर, सवार पंप, सोलनॉइड वाल्व और हाइड्रोलिक तेल सिलेंडर से बना है।
नियंत्रण कैबिनेट को बिजली के बटन द्वारा नियंत्रित किया जाता है, और विरोधी उलटा उपकरण स्थापित किया जाता है
सुविधाजनक उपयोग सुनिश्चित करने के लिए।
नोट: ऊर्जा की बचत फाइबर कपास भट्ठी अस्तर के लिए चुना जा सकता है, और
ऊर्जा-बचत प्रभाव अधिक स्पष्ट है, लगभग 60% तक।
