समर्थन रोलर सतत कन्वेयर विद्युत
मेश बेल्ट फर्नेस, कंटीन्यूअस बेल्ट फर्नेस
1.खरीदार की आवश्यकता
1.1 उत्पाद: फास्टनरों, आस्तीन;
1.2 प्रक्रिया: उज्ज्वल शमन, तड़के;
1.3 उत्पादकता: शमन: 200-250 किग्रा / घंटा;
2. विशिष्टता
खरीदार की आवश्यकता के अनुसार, हम अनुशंसा करते हैं कि हमारा
ग्राहक प्रभावी के साथ जाल बेल्ट भट्ठी का चयन करने के लिए
50 मिमी * 5000 मिमी . के आकार के साथ जाल बेल्ट शमन भट्ठी
(जाल बेल्ट चौड़ाई * ऊंचाई)।
3. उपकरण सामान्य परिचय और मुख्य विशेषताएं
1 सामान्य परिचय
1.1 हीट ट्रीटमेंट लाइन उन्नत तकनीकों को जोड़ती है
ताइवान।इसके प्रमुख पुर्जे विदेशों से आयात किए जाते हैं।

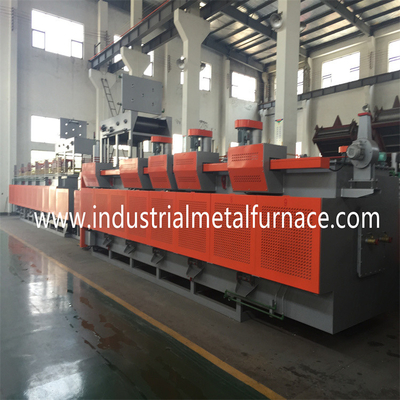

1.2 उत्पादन लाइन में चुंबकीय बेल्ट चार्जिंग शामिल है
मशीन, पूर्व सफाई मशीन, रोलर शमन भट्ठी का समर्थन,
शमन टैंक, तेल हटाने स्टैंड, सफाई के बाद मशीन,
समर्थन-रोलर जाल बेल्ट तड़के भट्ठी, और विद्युत नियंत्रण प्रणाली।
विशेषताएँ:
2.1 बन्धन भागों की उत्पादन जरूरतों को पूरा करने के लिए, भट्ठी
ताइवान प्रौद्योगिकी को नियोजित करता है, और इसके ऊर्जा-बचत प्रभाव में सुधार करता है
दुर्दम्य अस्तर का क्षेत्र।
2.2 उत्पादन लाइन के माध्यम से लो-वोल्टेज हीटिंग को नियोजित करती है
हीटिंग ट्यूबों के सेवा जीवन को लम्बा करने के लिए ट्रांसफार्मर।
2.3 मेष बेल्ट को सिंक्रोनाइज़्ड के साथ सपोर्ट रोलर्स द्वारा सपोर्ट किया जाता है
आंदोलन ताकि जाल बेल्ट न्यूनतम तनाव सहन कर सके।
2.4 रोलर्स विशेष उच्च दबाव सील असर द्वारा समर्थित हैं।
2.5 मेष बेल्ट को असामान्य परिवहन अलार्म डिवाइस के साथ डिज़ाइन किया गया है
जाल बेल्ट के स्थिर आंदोलन को आश्वस्त करने के लिए।

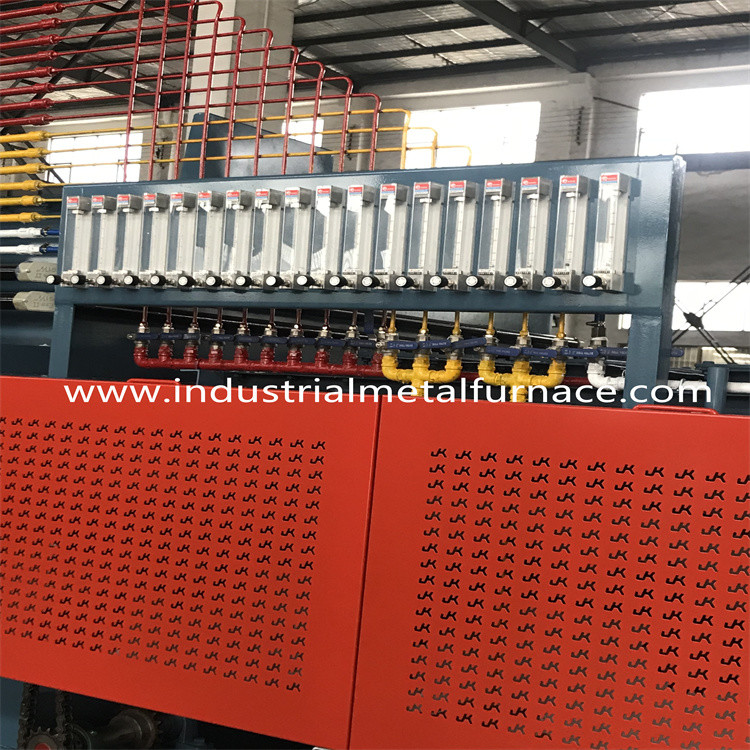

2.6 ड्रिप-इन वातावरण को गैसीफायर द्वारा गैसीकृत किया जाता है और फिर . में भेजा जाता है
भट्ठी।वातावरण की लगातार निगरानी और नियंत्रण किया जाता है
एक ऑक्सीजन जांच द्वारा।
2.7 हॉट मेश बेल्ट भट्ठी के प्रवेश द्वार पर वापस लौट आती है और
ठंडे भागों को पहले से गरम करता है, जिससे ऊर्जा की अत्यधिक बचत होती है।
4. उत्पादन लाइन मूल पैरामीटर्स
4.1 कुल लोडिंग पावर: लगभग 286 किलोवाट;बिजली की आपूर्ति 3 चरण, 380 वी, 50 हर्ट्ज;
4.2 कुल लंबाई: लगभग 30 मी;
लाइन की 4.3 इकाइयां: चार्जिंग मशीन, प्रीक्लीनिंग मशीन, शमन
भट्ठी, शमन टैंक, तेल हटाने स्टैंड, सफाई के बाद मशीन,
तड़के की भट्टी।
4.4 कुल वजन: लगभग 42ton;
5. उपकरण विशिष्टता
1 कार्य तापमान:
प्रीक्लीनिंग मशीन: 40～60 ℃;शमन भट्ठी: 820～950 ℃;शमन
टैंक, 60～80 ℃;सफाई के बाद की मशीन: 40～60℃;तड़के भट्ठी: 300-450 ℃;
2 उत्पादकता
शमन: 200-250 किग्रा / घंटा (वर्कपीस के आकार, वजन के साथ भिन्न,
स्टैकिंग विधि, और अन्य संबंधित शर्तें)
3 भट्ठी का माहौल
शमन भट्ठी: मेथनॉल + प्रोपेन
तड़के भट्ठी: हवा;
4 चार्जिंग मशीन
मेष बेल्ट की चौड़ाई: 500 मिमी
5 पूर्व सफाई मशीन
मेष बेल्ट की चौड़ाई: 500 मिमी
टैंक की मात्रा: 1.5m3;
6 मेष बेल्ट प्रकार शमन भट्ठी
मेष बेल्ट की चौड़ाई: 500 मिमी
इनलेट लंबाई: 2000 मिमी
प्रीहीटिंग बेल्ट की लंबाई: 1100mm
कार्य क्षेत्र की लंबाई: 5000 मिमी
प्रभावी ऊंचाई: 80 मिमी
7 शमन तेल टैंक
मेष बेल्ट की चौड़ाई: 800mm
तेल टैंक की लंबाई: 3800mm
तेल टैंक की चौड़ाई: 1600mm
तेल टैंक गहराई: 1800mm
टैंक की मात्रा: 8 वर्ग मीटर3
8 तेल हटाने स्टैंड
मेष बेल्ट की चौड़ाई: 800mm
9 सफाई के बाद की मशीन
मेष बेल्ट की चौड़ाई: 800mm
टैंक की मात्रा: 1.5m3
8 जाल बेल्ट तड़के भट्ठी
प्रभावी ऊंचाई: 100 मिमी
मेष बेल्ट की चौड़ाई: 800mm
ताप क्षेत्र की लंबाई: 5000 मिमी
6. उत्पादन लाइन बिजली और ऊर्जा की खपत
6.1 शक्ति
ताप शक्ति: 380V ± 10%, 3 चरण, एसी, 50 हर्ट्ज;
मापने और नियंत्रण प्रणाली: 220V ± 10%, 50HZ
ताप प्रणाली: लगभग 310kW
ड्राइविंग सिस्टम पावर और अन्य खपत स्पॉट: लगभग 24kW
पूरी लाइन की बिजली आपूर्ति: लगभग 334kW
सामान्य कामकाज में बिजली की खपत: लगभग 150kW
6.2 वायुमंडल इनलेट पाइप पैरामीटर
मेथनॉल इनलेट पाइप: 2-3 एल/एच;≥0.04 एमपीए;
प्रोपेन इनलेट पाइप: आपूर्ति 500L / h के साथ स्वचालित नियंत्रण;आपूर्ति
दबाव 0.04 एमपीए;
6.3 ठंडा पानी
पानी की गुणवत्ता: राज्य मानक कम कैल्शियम औद्योगिक के अनुसार
परिसंचारी पानी;
निलंबित पदार्थ: अधिकतम 10 मिलीग्राम / एल;
फिल्टर जाल बेल्ट छेद का आकार: अधिकतम 0.3 मिमी;
इनलेट तापमान: (अधिकतम) 30℃ (गर्मियों में)
प्रवेश तापमान: (न्यूनतम)5℃ (सर्दियों में)
तापमान अंतर: 10 ℃
इनलेट दबाव: 0.2 एमपीए;
अधिकतम पानी की खपत: लगभग 30m3 / h (परिसंचारी उपयोग)
6.4 पूरक उपकरण (खरीदार द्वारा आपूर्ति की गई)
ठंडा पानी की टंकी और कूलिंग टॉवर आमतौर पर लगे होते हैं
कार्यशाला के बाहर
लेकिन उत्पादन लाइन के पास।शीतलन शक्ति क्षमता
30m . होना चाहिए3/एच।
7. तकनीकी विशिष्टता प्रतिइकाई
चुंबकीय बेल्ट चार्जिंग मशीन
चार्जिंग मशीन में चुंबकीय बेल्ट वाहन प्रणाली शामिल है,
फ्रेम, चुंबकीय बेल्ट और ड्राइविंग सिस्टम।मशीन फ्रेम बनाया गया है
अनुभागीय स्टील और स्टील प्लेटों से।
1 चेन और स्प्रोकेट व्हील: पी = 25.4 मिमी, 1 सेट;
2 कम करने वाला गियर, 0.55kw, 1 सेट
3 चुंबकीय बेल्ट: 500 * 3450 * 1/2 मिमी (एसयूएस 304) 1 टुकड़ा
4 मजबूत बल चुंबकीय स्टील: 28*26*12 1 समूह;
5 कंपन मोटर: 250W, 1 सेट;
8. मेश बेल्ट टाइप प्री-क्लीनिंग मशीन
मेश बेल्ट क्लीनिंग मशीन इमर्शन टाइप की होती है।इसमें 3 . है
काम करने की स्थिति जो विसर्जन और सफाई कर रहे हैं, साबुन का पानी
जेटिंग, और मजबूत हवा सुखाने।चार्जिंग मशीन से लैस है
मजबूत बल नोक।और यह एक जल तेल पृथक्करण से घिरा हुआ है
टैंक और एक तेल संग्रह टैंक।एकत्रित तेल का उपयोग किया जा सकता है।
सफाई टैंक बॉडी स्टील प्लेट्स और सेक्शनल से गढ़ी गई है
स्टील जो एक साथ वेल्डेड होते हैं।
मेष बेल्ट: 500 मिमी 1 टुकड़ा;
चेन और स्प्रोकेट व्हील: पी = 50.8 मिमी, 1 सेट;
गियर कम करना: 0.37kW, 1 सेट;
तेल और जल विभाजक, 1 सेट;
तरल पंप, 0.37kW, 1 सेट;
गियर मोटर, 0.10kW 1 सेट;
थर्मल रोकनेवाला, PT100, 1 टुकड़ा;
9.मेष बेल्ट शमन भट्ठी
शमन भट्ठी उत्पादन लाइन का प्रमुख हिस्सा है।यह है
फर्नेस खोल, फ्रंट मशीन स्टैंड, गर्मी संरक्षण शामिल है
सामग्री, हीटिंग डिवाइस, तापमान नियंत्रण उपकरण, और वातावरण
आपूर्ति उपकरण।
9.1 मुख्य पैरामीटर:
मेष बेल्ट की चौड़ाई: 500 मिमी
कार्य क्षेत्र की लंबाई: 5000 मिमी
प्रवेश लंबाई: 2000 मिमी
प्रीहीटिंग क्षेत्र की लंबाई: 1100mm
तापमान नियंत्रण: 4-जोन पीआईडी नियंत्रण;
रेटेड पावर: 150 किलोवाट;
फर्नेस तापमान एकरूपता: ± 5 ℃ तापमान एकरूपता के लिए
एक ही खंड: ± 3 ℃;भट्ठी बाहरी दीवार तापमान वृद्धि: 50℃
तापमान नियंत्रण सटीकता: ± 1 ℃;
कार्बन संभावित नियंत्रण सटीकता: ±0.05%C, माप सीमा: 0-1.5%C;
