अद्भुत उच्च गुणवत्ता समर्थन रोलर विद्युत

मेष बेल्ट प्रकार भट्ठी शमन तड़के

1. मूल आवश्यकता

1.1 उत्पाद: सेल्फ-टैपिंग स्क्रू, स्टील वॉल स्क्रू।

1.2 प्रक्रिया: कार्बराइजिंग, कार्बोनिट्राइडिंग, उज्ज्वल शमन और तड़के;

1.3 उत्पादकता: शमन: 150-250 किग्रा / घंटा;

2. विशिष्टता

खरीदार की आवश्यकता के अनुसार, हम अपने ग्राहक को सलाह देते हैं

चुनने के लिए500*6000mmसमर्थन रोलर प्रकार विद्युत जाल बेल्ट भट्ठी।

3. उत्पादन लाइन मूल पैरामीटर्स

4. उपकरण सामान्य परिचय और मुख्य विशेषताएं

1. सामान्य परिचय

1.1 बेल्ट प्रकार की भट्टी से उन्नत तकनीकों को जोड़ती है

ताइवान।इसके प्रमुख पुर्जे विदेशों से आयात किए जाते हैं।

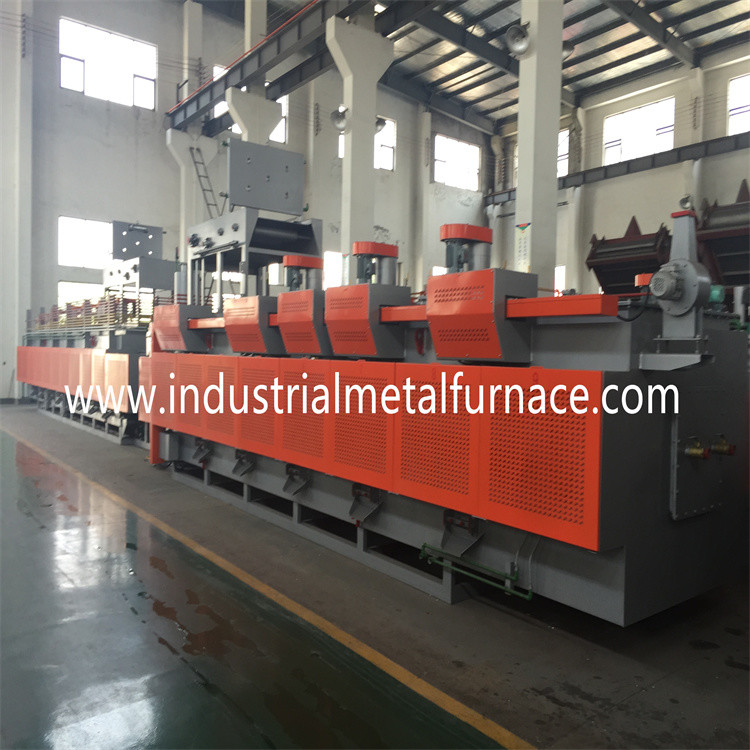

1.2 उत्पादन लाइन में समर्थन रोलर शमन भट्टी शामिल है,

शमन टैंक, तेल हटाने स्टैंड, सफाई के बाद मशीन, समर्थन-रोलर

जाल बेल्ट तड़के भट्ठी, और विद्युत नियंत्रण प्रणाली।

2. विशेषताएं:

2.1 बन्धन भागों की उत्पादन आवश्यकताओं को पूरा करने के लिए, भट्ठी कार्यरत है

ताइवान प्रौद्योगिकी, और के क्षेत्र में इसके ऊर्जा-बचत प्रभाव में सुधार करता है

दुर्दम्य परत।

2.2 बेल्ट टाइप फर्नेस ट्रांसफॉर्मर के माध्यम से लो-वोल्टेज हीटिंग को नियोजित करता है

हीटिंग ट्यूबों के सेवा जीवन को लम्बा करने के लिए।

2.3 मेष बेल्ट को सिंक्रोनाइज़्ड के साथ सपोर्ट रोलर्स द्वारा सपोर्ट किया जाता है

आंदोलन ताकि जाल बेल्ट न्यूनतम तनाव सहन कर सके।

2.4 रोलर्स विशेष उच्च दबाव सील असर द्वारा समर्थित हैं।

2.5 मेष बेल्ट को असामान्य परिवहन अलार्म डिवाइस के साथ डिज़ाइन किया गया है:

मेष बेल्ट के स्थिर आंदोलन को आश्वस्त करें।

2.6 कन्वेयर मेश बेल्ट फर्नेस का ड्रिप-इन वातावरण

एक गैसीफायर द्वारा गैसीकृत किया जाता है और फिर भट्टी में भेजा जाता है।

वातावरण की लगातार निगरानी और नियंत्रण किया जाता है

एक ऑक्सीजन जांच द्वारा।

/

5. उपकरण विशिष्टता

6. प्रति यूनिट तकनीकी विशिष्टता

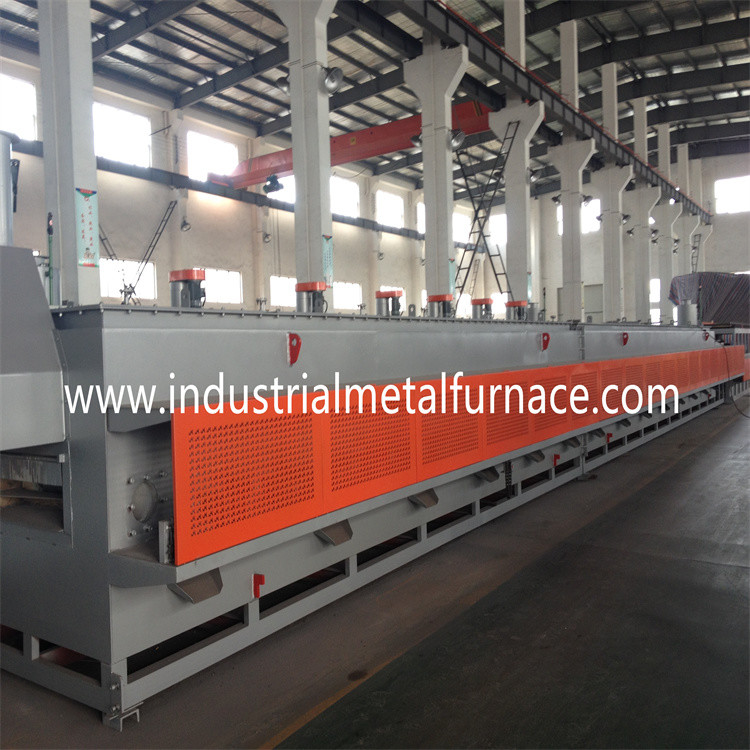

मेष बेल्ट शमन भट्ठी　

शमन भट्ठी जाल बेल्ट भट्ठी उत्पादन लाइन का प्रमुख हिस्सा है

इसमें फर्नेस खोल, फ्रंट मशीन स्टैंड, गर्मी संरक्षण सामग्री शामिल है,

हीटिंग डिवाइस, तापमान नियंत्रण उपकरण और वातावरण आपूर्ति उपकरण।

मुख्य पैरामीटर:

मेष बेल्ट की चौड़ाई: 500 मिमी

कार्य क्षेत्र की लंबाई: 6000 मिमी

प्रवेश लंबाई: 2000 मिमी

प्रीहीटिंग क्षेत्र की लंबाई: 1500mm

तापमान नियंत्रण: 4-जोन पीआईडी ​​​​नियंत्रण;

रेटेड पावर: 160 किलोवाट

फर्नेस तापमान एकरूपता: ± 5 ℃ तापमान एकरूपता के लिए

एक ही खंड: ± 3 ℃;भट्ठी बाहरी दीवार तापमान वृद्धि: 50℃

मेश बेल्ट ड्राइविंग डिवाइस

2.1 भागों को जाल बेल्ट के माध्यम से अवगत कराया जाता है।

2.2 मेष बेल्ट को समर्थन रोलर्स द्वारा समर्थित किया जाता है

सिंक्रनाइज़ आंदोलन।मेष बेल्ट सामने से चलने वाले प्रकार का है,

और इस प्रकार उच्च तापमान पर न्यूनतम तन्यता बल धारण करता है।

2.3 जाल बेल्ट ड्राइविंग गति: 50～220 मिमी / मिनट, इन्वर्टर नियंत्रण;

2.4 मेष बेल्ट: 500 * 22000 * 1.8/2.3 मिमी;1 टुकड़ा;

2.5 समर्थन रोलर्स

ऊपरी रोलर्स को पहले से गरम करना, ￠50mm SUS304 5 टुकड़े;

निचले रोलर्स को पहले से गरम करना, ￠87mm SUS304 3 टुकड़े;

ऊपरी रोलर्स, 50mm SUS310 19 टुकड़े

निचले रोलर्स, 87mm SUS310 7 टुकड़े

रियर ड्राइविंग रोलर, 203mm SUS310 1 पीस

बियरिंग्स, UCFL207 68sets

2.6 चेन और स्प्रोकेट व्हील, पी = 19.05 मिमी, 1 सेट

2.7 रेड्यूसर, 0.75kW 1 सेट;

2.8 इन्वर्टर, मित्सुबिशी, 1 सेट;

2.9 मेश बेल्ट ड्राइविंग डिटेक्शन डिवाइस, ओमरोन 1 सेट

3. गर्मी संरक्षण सामग्री

3.1 अंदर की छत की दीवार 1400 उच्च तापमान सिलिकेट के साथ पंक्तिबद्ध है

एल्यूमीनियम + 1260 सिलिकेट एल्यूमीनियम सेरा कंबल।अस्तर सामग्री

8mm छड़ और SUS310 एंकरिंग भागों द्वारा तय किया गया है।

3.2 विद्युत प्रतिरोध जाल बेल्ट भट्ठी की ओर की दीवारें

आइसोलाइट एंटी-कार्बराइजिंग ईंटों के साथ पंक्तिबद्ध हैं,

गर्मी संरक्षण ईंटें और गर्मी संरक्षण बोर्ड।अस्तर

मोटाई 395mm है।

3.3 दुर्दम्य चिपकने वाला घरेलू प्रसिद्ध ब्रांड है।इसमें है

उच्च तापमान पर मजबूत बंधन प्रभाव की विशेषताएं।

4. ताप उपकरण: विद्युत ताप विकिरण ट्यूब।

4.1 विद्युत ताप ट्यूब ऊपरी और निचली दीवार में स्थापित हैं

चूल्हे की।हीटिंग सिस्टम कम वोल्टेज बिजली की आपूर्ति के साथ काम करता है,

और हीटिंग ट्यूबों को बदलते समय भट्ठी को रोकने की आवश्यकता नहीं है।

4.2 विद्युत ताप विकिरण ट्यूब, 36 सेट;

ए) बाहरी पाइप: 122 * 1325 * 4 मिमी (एसयूएस 310 एस), 36 टुकड़े;

बी) हीटिंग ट्यूब कोर: OCr21Al6Nb, 36 टुकड़े;

सी) इन्सुलेशन भागों (कोरन्डम): 36 टुकड़े;

4.4 प्रत्येक जोन में एक स्वतंत्र ट्रांसफॉर्मर लगाया गया है।ऊष्मा विकिरण

ट्यूब समानांतर कनेक्शन में है, और एक दूसरे के साथ हस्तक्षेप नहीं करता है।

गर्मी विकिरण ट्यूबों को आसानी से बनाए रखा जाता है।

5. मिक्सिंग फैन (पानी शीतलन प्रणाली के साथ एनएसके असर), 2 सेट;

वेन्स (शाफ्ट और वेन्स), 2 टुकड़े;

असर, एनएसके, 4 सेट;

मोटर, 1.5kw, 2 सेट;

6. एग्जॉस्ट फ्यूम डिवाइस (भट्ठी के धुएं को हटाना और जलाना)

और तेल टैंक)

वायु पंप, 250W, 1 सेट

लोडिंग साइड पर वाटर कूलिंग हीट आइसोलेशन प्रोटेक्शन बोर्ड

सामने का स्टैंड, 1 टुकड़ा;

भट्ठी का दरवाजा

ए) भट्ठी के मुंह पर चल भट्ठी का दरवाजा, 1 सेट;

बी) भट्ठी के अंदर नरम पर्दे का दरवाजा, 4 टुकड़े;

9. धूल हटाने का छेद, 12 टुकड़े;

प्रीहीटिंग की दो तरफ की दीवारों के निचले हिस्से में धूल के छेद लगाए गए हैं

और हीटिंग अनुभाग।धूल के छेद को गर्मी से बने प्लग से बंद कर दिया जाता है

संरक्षण फाइबर और कवर प्लेट।प्लग लीवर तंत्र द्वारा तय किया गया है,

और हटाना आसान है।

10 मेष बेल्ट कन्वेयर फर्नेस दरवाजा भी 1 आग पर्दे से सुसज्जित है

सफाई को गर्म करने के लिए सफाई टैंक में तरल।

11 वायुमंडल आपूर्ति उपकरण

वायुमंडल की आपूर्ति: ड्रिप-इन प्रकार: मेथनॉल + प्रोपेन + अमोनिया;

11.1 वायुमंडल नियंत्रण:

ऑक्सीजन जांच, मैराथन, यूएसए, 1 टुकड़ा;

कार्बन संभावित नियंत्रक, यूरोथर्म, 1 सेट;

आनुपातिक वाल्व, बुर्केट, जर्मनी, 1 टुकड़ा;

मेथनॉल फ्लो मीटर, 4 सेट;

अमोनिया फ्लो मीटर, 1 सेट;

प्रोपेन फ्लो मीटर, 4 सेट;

संदर्भ वायु प्रवाह मीटर, 2 सेट

वायु पंप, 8W, 2 सेट

सुरक्षा

प्रीहीटिंग और हीटिंग सेक्शन की दो तरफ की दीवारें दोनों हैं

छिद्रित कवर प्लेट के माध्यम से संरक्षित।

13 मेष बेल्ट ड्राइविंग डिवाइस, ओमरोन, 1 सेट;
