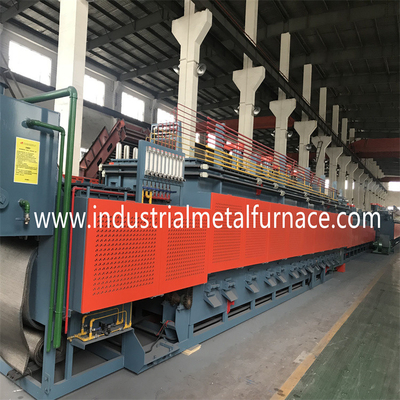

फास्टनरों के लिए सपोर्ट-रोलर इलेक्ट्रिकल मेश बेल्ट फर्नेस

1.खरीदार की आवश्यकता

1.1 उत्पाद: स्व-टैपिंग पेंच;

1.2 प्रक्रिया: कार्बोराइजिंग, कार्बो-नाइट्राइडिंग और तड़के,

मामले की गहराई: ≤0.15mm;

1.3 उत्पादकता: लगभग 350 किग्रा / घंटा कार्बराइजिंग;

2. विशिष्टता

खरीदार की आवश्यकता के अनुसार, हम अपने ग्राहक को सलाह देते हैं:

चुनें600*8000mmसमर्थन रोलर प्रकार विद्युत जाल बेल्ट भट्ठी।

3. मुख्य विशेषताएं

3.1 बन्धन भागों की उत्पादन जरूरतों को पूरा करने के लिए, मेष बेल्ट कन्वेयर

भट्टी कार्यरत हैताइवान प्रौद्योगिकी, और इसके ऊर्जा-बचत प्रभाव में सुधार करता है

का क्षेत्रदुर्दम्य परत।

3.2 उत्पादन लाइन ट्रांसफार्मर के माध्यम से लो-वोल्टेज हीटिंग को नियोजित करती है

हीटिंग ट्यूबों के सेवा जीवन को लम्बा करने के लिए।

3.3 मेश बेल्ट को सिंक्रोनाइज़्ड के साथ सपोर्ट रोलर्स द्वारा सपोर्ट किया जाता है

आंदोलन ताकि जाल बेल्ट न्यूनतम तनाव सहन कर सके।

3.4 रोलर्स विशेष उच्च दबाव सील असर द्वारा समर्थित हैं।

3.5 मेष बेल्ट को असामान्य परिवहन अलार्म डिवाइस के साथ डिज़ाइन किया गया है:

मेष बेल्ट के स्थिर आंदोलन को आश्वस्त करें।

3.6 ड्रिप-इन वातावरण को गैसीफायर द्वारा गैसीकृत किया जाता है और फिर भट्टी में भेजा जाता है।

ऑक्सीजन जांच द्वारा लगातार वातावरण की निगरानी और नियंत्रण किया जाता है।

3.7 गर्म जाल बेल्ट भट्ठी के प्रवेश द्वार पर वापस लौटता है और पहले से गरम करता है

ठंडे हिस्से, जो ऊर्जा की काफी बचत करते हैं।

3.उत्पादन लाइन मूल पैरामीटर

4.उपकरण विशिष्टता

4.1 चार्जिंग मशीन

मेष बेल्ट की चौड़ाई: 700mm

4.2 पूर्व सफाई मशीन

मेष बेल्ट की चौड़ाई: 600 मिमी

प्रभावी लंबाई: 2400mm

टैंक की मात्रा: 2m³

4.3 मेष बेल्ट प्रकार शमन भट्टी

मेष बेल्ट की चौड़ाई: 600 मिमी

इनलेट लंबाई: 2000 मिमी

प्रीहीटिंग बेल्ट की लंबाई: 1500mm

कार्य क्षेत्र की लंबाई: 8000 मिमी

प्रभावी ऊंचाई: 100 मिमी

4.4 शमन तेल टैंक

मेष बेल्ट की चौड़ाई: 1000 मिमी

तेल टैंक गहराई: 2000mm

तेल टैंक की लंबाई: 4200mm

टैंक की मात्रा: 12 वर्ग मीटर³

4.5 तेल हटाने स्टैंड

मेष बेल्ट की चौड़ाई: 800mm

4.6 सफाई के बाद की मशीन

मेष बेल्ट की चौड़ाई: 800mm

प्रभावी लंबाई: 2800mm

टैंक की मात्रा: 2m³

4.7 जाल बेल्ट तड़के भट्ठी

प्रभावी ऊंचाई: 130mm

मेष बेल्ट की चौड़ाई: 850mm

ताप क्षेत्र की लंबाई: 8000 मिमी

5.तकनीकी विशिष्टता प्रतिइकाई

चार्जिंग मशीन

चार्जिंग मशीन में चुंबकीय बेल्ट वाहन शामिल है

प्रणाली, फ्रेम, चुंबकीय बेल्ट और ड्राइविंग सिस्टम।मशीन

फ्रेम अनुभागीय स्टील और स्टील प्लेटों से बनाया गया है।

1 कम करने वाला गियर, 0.55kw, 1 सेट

2 चुंबकीय बेल्ट: 700*340*1/2mm (SUS304) 1 टुकड़ा

3 मजबूत बल चुंबकीय स्टील: 28*26*12 1 समूह;

4 कंपन मोटर: 250W, 1 सेट;

5 चुंबकीय बेल्ट गति: 80-450min/mm (आवृत्ति रूपांतरण), 1 सेट;

मेश बेल्ट टाइप प्री-क्लीनिंग मशीन

मेश बेल्ट क्लीनिंग मशीन इमर्शन टाइप की होती है।इसमें 3 . है

काम करने की स्थिति जो विसर्जन और सफाई कर रहे हैं, साबुन का पानी

जेटिंग, और मजबूत हवा सुखाने।चार्जिंग मशीन सुसज्जित है

मजबूत बल नोक के साथ।और यह एक पानी के तेल से घिरा हुआ है

जुदाई टैंक और एक तेल संग्रह टैंक।तेल एकत्र

इस्तेमाल किया जा सकता है।

टैंक बॉडी

सफाई टैंक बॉडी स्टील प्लेट्स और सेक्शनल से गढ़ी गई है

स्टील जो एक साथ वेल्डेड होते हैं।टैंक बॉडी अनुभागीय . से बना है

स्टील और स्टील प्लेट।

2 जाल बेल्ट ड्राइविंग डिवाइस

मेष बेल्ट: 600*16500*1.6/2.5mm, SUS201, 1 टुकड़ा;

चेन और स्प्रोकेट व्हील: पी = 76.2 मिमी, 1 सेट;

गियर कम करना: 0.75kW, 1 सेट;

3 सफाई टैंक की मात्रा: 2000L;

4 सफाई जेटिंग पंप: 2.2kW 1 सेट;

कॉपर नोजल, कई;

दबाव नापने का यंत्र, 0-0.5Mpa 1 सेट;

5 हीटिंग डिवाइस: 380V / 4kW, 6 टुकड़े, कुल 24KW;

6 तेल और जल पृथक्करण टैंक

तेल और जल विभाजक, 1 सेट;

गियर मोटर, 0.10kW 1 सेट;

बाहर निकलने पर 7 सुखाने वाला पंखा, 1 सेट;

8 तापमान नियंत्रक, 1 सेट;

थर्मल रोकनेवाला, PT100, 1 टुकड़ा;

9 ड्राइविंग डिटेक्शन डिवाइस, ओमरोन, 1 सेट;

10 तरल वाल्व डी = 15 1 टुकड़ा;

11 ओवरलोडिंग रक्षक, 1 सेट;

12 उच्च दबाव प्रशंसक, 1 सेट;

मेष बेल्ट शमन भट्ठी　　

शमन भट्ठी उत्पादन लाइन का प्रमुख हिस्सा है।

इसमें फर्नेस शेल, फ्रंट मशीन स्टैंड, हीट प्रिजर्वेशन शामिल है

सामग्री, हीटिंग डिवाइस, तापमान नियंत्रण उपकरण, और वातावरण

आपूर्ति उपकरण।

1 मुख्य पैरामीटर:

मेष बेल्ट की चौड़ाई: 600 मिमी

कार्य क्षेत्र की लंबाई: 8000 मिमी

प्रवेश लंबाई: 2000 मिमी

प्रीहीटिंग क्षेत्र की लंबाई: 1500mm

तापमान नियंत्रण: 5-जोन पीआईडी ​​​​नियंत्रण;

रेटेड पावर: 225 किलोवाट;1^{अनुसूचित जनजाति}क्षेत्र: 90 किलोवाट, 2^राक्षेत्र: 45 किलोवाट;3^{तृतीय}क्षेत्र: 30 किलोवाट;

4^वांक्षेत्र: 30 किलोवाट;5^वांक्षेत्र: 30 किलोवाट।

कार्य तापमान: 800-920℃

फर्नेस तापमान एकरूपता: ≤ ± 5 ℃ एक ही खंड के लिए तापमान एकरूपता: ≤ ± 3 ℃;भट्ठी बाहरी दीवार तापमान वृद्धि: ≤50 ℃।

भट्ठी खोल: अनुभागीय स्टील और स्टील प्लेट से बना है।

2 जाल बेल्ट ड्राइविंग डिवाइस

2.1 भागों को जाल बेल्ट के माध्यम से अवगत कराया जाता है।

2.2 मेश बेल्ट को सिंक्रोनाइज़्ड के साथ सपोर्ट रोलर्स द्वारा सपोर्ट किया जाता है

गति।मेष बेल्ट सामने से चलने वाले प्रकार का है, और इस प्रकार भालू

उच्च तापमान पर न्यूनतम तन्यता बल।

2.3 जाल बेल्ट ड्राइविंग गति: 50～220 मिमी / मिनट, इन्वर्टर नियंत्रण;

2.4 जाल बेल्ट: 600 * 22000 * 2/3 मिमी;1 टुकड़ा;

2.5 समर्थन रोलर्स

ऊपरी रोलर्स को पहले से गरम करना, SUS304S 5 टुकड़े;

निचले रोलर्स को पहले से गरम करना, SUS304S 3 टुकड़े;

ऊपरी रोलर्स, SUS310S 26 टुकड़े

निचले रोलर्स, SUS310S 9 टुकड़े

रियर ड्राइविंग रोलर, SUS310S 1 पीस

2.6 चेन और स्प्रोकेट व्हील, पी = 25.4 मिमी, 1 सेट

2.7 रेड्यूसर, 0.75kW 1 सेट;

2.8 असर, यूसीएफएल207 (एनएसके), 86 सेट;

2.9 जाल बेल्ट ड्राइविंग डिटेक्शन डिवाइस, 1 सेट;

3 गर्मी संरक्षण सामग्री

3.1 छत: एल्यूमीनियम सेरा कंबल, किकियांग, सूज़ौ;

3.2 साइड की दीवारें: आइसोलाइट दीवारों को आइसोलाइट एंटी-कार्बराइजिंग ईंटों के साथ पंक्तिबद्ध किया गया है,

गर्मी संरक्षण ईंटें और गर्मी संरक्षण बोर्ड।

3.3 अपवर्तक चिपकने वाला P-150 (जापान ब्रांड) है।इसमें है

उच्च तापमान पर मजबूत बंधन प्रभाव की विशेषताएं।

4 हीटिंग डिवाइस: विद्युत ताप विकिरण ट्यूब।

4.1 विद्युत ताप ट्यूब ऊपरी और निचली दीवार में स्थापित हैं

चूल्हे की।हीटिंग सिस्टम कम वोल्टेज बिजली की आपूर्ति के साथ काम करता है,

और हीटिंग ट्यूबों को बदलते समय भट्ठी को रोकने की आवश्यकता नहीं है।

4.2 विद्युत ताप विकिरण ट्यूब, 45 सेट;

ए) बाहरी पाइप: 122 * 1420 * 4 मिमी (एसयूएस 310 एस), 45 टुकड़े;

बी) हीटिंग ट्यूब कोर: OCr21Al6Nb, 45 टुकड़े;

सी) इन्सुलेशन भागों (कोरंडम): 45 टुकड़े;

4.3 थर्मल युगल WRN130 K प्रकार, 5 टुकड़े;

4.4 प्रत्येक जोन में एक स्वतंत्र ट्रांसफॉर्मर लगाया गया है।ऊष्मा विकिरण

ट्यूब समानांतर कनेक्शन में है, और एक दूसरे के साथ हस्तक्षेप नहीं करता है।

गर्मी विकिरण ट्यूबों को आसानी से बनाए रखा जाता है।

मिक्सिंग फैन (वाटर कूलिंग सिस्टम के साथ), 3 सेट;

वेन्स (शाफ्ट और वेन्स), 3 टुकड़े;

मोटर, 1.5kw, 3 सेट;

6 एग्जॉस्ट फ्यूम डिवाइस (निकालना और जलाना

भट्ठी और तेल टैंक का धुआँ)

वायु पंप, 250W, 1 सेट

लोडिंग पर 7 वाटर कूलिंग हीट आइसोलेशन प्रोटेक्शन बोर्ड

सामने स्टैंड के किनारे, 1 टुकड़ा;

8 भट्ठी दरवाजा

ए) भट्ठी के मुंह पर चल भट्ठी का दरवाजा, 1 सेट;

बी) भट्ठी के अंदर नरम पर्दे का दरवाजा, 3 टुकड़े;

9 धूल हटाने का छेद, 16 टुकड़े;

की दो ओर की दीवारों के निचले हिस्से में धूल के छेद लगाए गए हैं

प्रीहीटिंग और हीटिंग सेक्शन।धूल के छेद को के साथ अवरुद्ध किया गया है

गर्मी संरक्षण फाइबर और कवर प्लेट से बना एक प्लग।

प्लग लीवर तंत्र द्वारा तय किया गया है, और इसे हटाया जाना आसान है।

10 भट्ठी के दरवाजे को भी गर्म करने के लिए 1 आग के पर्दे से सुसज्जित किया गया है

सफाई टैंक में तरल सफाई।

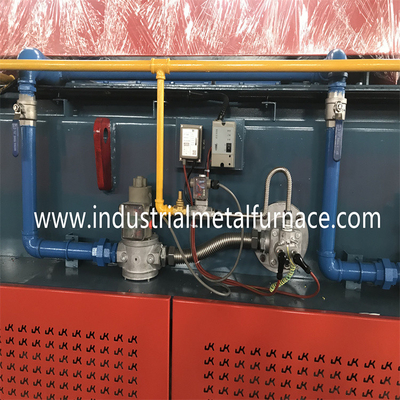

11 वायुमंडल आपूर्ति उपकरण

वायुमंडल की आपूर्ति: ड्रिप-इन प्रकार: मेथनॉल + प्रोपेन + अमोनिया;

11.1 वायुमंडल नियंत्रण:

ऑक्सीजन जांच, मैराथन, यूएसए, 1 टुकड़ा;

चुंबकीय वाल्व, बुर्केट, जर्मनी, 1 टुकड़ा;

मेथनॉल फ्लो मीटर, 4 सेट;

अमोनिया फ्लो मीटर, 1 सेट;

प्रोपेन फ्लो मीटर, 3 सेट;

संदर्भ वायु प्रवाह मीटर, 2 सेट

वायु पंप, 8W, 2 सेट

सुरक्षा

प्रीहीटिंग और हीटिंग सेक्शन की दो तरफ की दीवारें दोनों हैं

छिद्रित कवर प्लेट के माध्यम से संरक्षित।

13 मेष बेल्ट ड्राइविंग डिवाइस, ओमरोन, 1 सेट;
