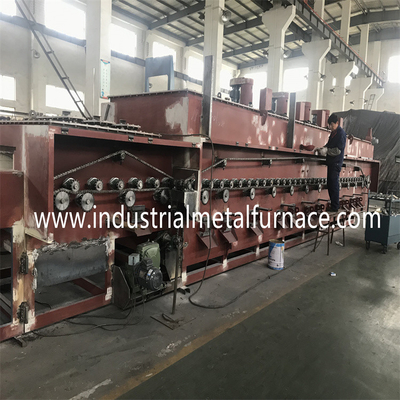

750 किग्रा प्रति घंटा समर्थन रोलर निरंतर
फास्टनरों बोल्ट नट के लिए गैस मेष बेल्ट फर्नेस
1.खरीदार की आवश्यकता
1.1 उत्पाद: फास्टनरों बोल्ट, नट;
1.2 प्रक्रिया: कार्बराइजिंग, शमन, तड़के;
1.3 उत्पादकता: शमन: 500-750 किग्रा/घंटा;
2. विशिष्टता
खरीदार की आवश्यकता के अनुसार, हम अनुशंसा करते हैं कि हमारा
ग्राहक 800 * 8000 * 10 मिमी समर्थन रोलर प्रकार गैस चुनने के लिए;
जाल बेल्ट भट्ठी।
|
1) कार्य तापमान: शमन भट्ठी:820～920℃;शमन टैंक: 60～100 ℃;सफाई के बाद की मशीन: 40～60℃;तड़के भट्ठी: 400～650 ℃;
2) उत्पादकता: शमन 500 ~ 750 किग्रा / घंटा (उत्पादकता) वर्कपीस के आकार और आकार के साथ बदलता रहता है, वजन एक टुकड़े की, स्टैकिंग की स्थिति और धातुकर्म की स्थिति);
|
3. उपकरण सामान्य परिचय और मुख्य विशेषताएं
1 सामान्य परिचय
1.1 गर्मी उपचार भट्ठी लाइन उन्नत को जोड़ती है
ताइवान से प्रौद्योगिकी।इसके प्रमुख भाग आयात किए जाते हैं
समुद्र पार से।
1.2 बेल्ट प्रकार की भट्टी में सपोर्ट रोलर मेश होता है
बेल्ट शमन भट्ठी, शमन टैंक, तेल हटाने स्टैंड,
सफाई के बाद मशीन, रोलर मेष बेल्ट तड़के का समर्थन करें
भट्ठी, और विद्युत नियंत्रण प्रणाली।
विशेषताएँ:
2.1 बन्धन भागों की उत्पादन जरूरतों को पूरा करने के लिए, भट्ठी
ताइवान प्रौद्योगिकी को नियोजित करता है, और इसके ऊर्जा-बचत प्रभाव में सुधार करता है
दुर्दम्य अस्तर के क्षेत्र में।
2.2 निरंतर शमन भट्टी और तड़के वाली भट्टी को किसके द्वारा गर्म किया जाता है?
प्राकृतिक गैस जो ऊर्जा की बचत, कम लागत और उच्च दक्षता है।
2.3 मेष बेल्ट को सिंक्रोनाइज़्ड के साथ सपोर्ट रोलर्स द्वारा सपोर्ट किया जाता है
आंदोलन ताकि जाल बेल्ट न्यूनतम तनाव सहन कर सके।
2.4 रोलर्स विशेष उच्च दबाव सील असर द्वारा समर्थित हैं।
2.5 कन्वेयर मेष बेल्ट को असामान्य परिवहन अलार्म के साथ डिज़ाइन किया गया है
जाल बेल्ट के स्थिर आंदोलन को आश्वस्त करने के लिए उपकरण।
2.6 ड्रिप-इन वातावरण को गैसीफायर द्वारा गैसीकृत किया जाता है और फिर . में भेजा जाता है
भट्ठी।वातावरण की लगातार निगरानी और नियंत्रण किया जाता है
एक ऑक्सीजन जांच द्वारा।
2.7 हॉट मेश बेल्ट भट्ठी के प्रवेश द्वार पर वापस लौट आती है
और ठंडे भागों को पहले से गरम करता है, जिससे ऊर्जा की अत्यधिक बचत होती है।
4. उत्पादन लाइन मूल पैरामीटर्स
4.1z कुल लोडिंग पावर: लगभग 228 किलोवाट (बिजली);
बिजली की आपूर्ति 3 चरण, 380 वी, 50 हर्ट्ज;
1500 किलोवाट (प्राकृतिक गैस);
5. प्रत्येक इकाई का आयाम
5.1चार्जिंग मशीन
मेष बेल्ट की चौड़ाई: 900 मिमी;
5.2 पूर्व-सफाई मशीन
मेष बेल्ट की चौड़ाई: 800 मिमी;
5.3 सतत शमन भट्टी
मेष बेल्ट की चौड़ाई: 800 मिमी;
प्रवेश क्षेत्र की लंबाई: 2000 मिमी;
प्री-हीटिंग क्षेत्र की लंबाई: 1500 मिमी;
कार्य क्षेत्र की लंबाई: 6000 मिमी;
प्रभावी लंबाई: 100 मिमी;
5.4 शमन तेल टैंक
मेष बेल्ट की चौड़ाई: 1200 मिमी;
शमन तेल टैंक की गहराई: 2000 मिमी;
शमन तेल टैंक की लंबाई: 12m3
5.5 तेल स्टैंड हटा दें
मेष बेल्ट की चौड़ाई: 1000 मिमी;
5.6 सफाई के बाद की मशीन
मेष बेल्ट की चौड़ाई: 1000 मिमी;
प्रभावी लंबाई: 2600 मिमी;
वॉल्यूम: 3.5m3
5.7 तड़के वाली भट्टी
मेष बेल्ट की चौड़ाई: 1000 मिमी;
ताप क्षेत्र की लंबाई: 8000 मिमी;
प्रभावी ऊंचाई: 130 मिमी;
5.8 ब्लैकिंग tnak
मेष बेल्ट की चौड़ाई: 1000 मिमी;
5.9 सुखाने की मशीन
मेष बेल्ट की चौड़ाई: 1000 मिमी;
5.10 तेल लगाने की मशीन
मेष बेल्ट की चौड़ाई: 1000 मिमी;
6. उत्पादन लाइन बिजली और ऊर्जा की खपत
6.1 शक्ति
ताप शक्ति: 380V ± 10%, 3 चरण, एसी, 50 हर्ट्ज;
मापने और नियंत्रण प्रणाली: 220V ± 10%, 50HZ;
ताप प्रणाली: लगभग 165kW;
ड्राइविंग सिस्टम पावर और अन्य खपत स्पॉट: लगभग 63kW;
पूरी लाइन की बिजली आपूर्ति: लगभग 228kW;
सामान्य कामकाज में बिजली की खपत: लगभग 100kW;
6.2 बेल्ट प्रकार की भट्टी की प्राकृतिक गैस की खपत
शमन भट्ठी: 900KW;
तड़के भट्ठी: 600KW;
कुल प्राकृतिक गैस की खपत: 1500KW;
6.3 वायुमंडल इनलेट पाइप पैरामीटर
मेथनॉल इनलेट पाइप: 4-6 एल / एच;≥0.04 एमपीए;
प्रोपेन इनलेट पाइप: 1000 एल / एच, स्वचालित नियंत्रण;आपूर्ति
दबाव 0.04 एमपीए;
6.4 ठंडा पानी
पानी की गुणवत्ता: राज्य मानक के अनुसार कम कैल्शियम
औद्योगिक परिसंचारी पानी;
निलंबित पदार्थ: अधिकतम 10 मिलीग्राम / एल;
फिल्टर जाल बेल्ट छेद का आकार: अधिकतम 0.3 मिमी;
प्रवेश तापमान: (अधिकतम) 30℃ (गर्मियों में)
प्रवेश तापमान: (न्यूनतम)5℃ (सर्दियों में)
तापमान अंतर: 10 ℃
इनलेट दबाव: 0.2 एमपीए;
अधिकतम पानी की खपत: लगभग 100m3 / h;
6.5 पूरक उपकरण (खरीदार द्वारा आपूर्ति की गई)
ठंडा पानी की टंकी और कूलिंग टॉवर आमतौर पर लगे होते हैं
कार्यशाला के बाहर;
लेकिन उत्पादन लाइन के पास।शीतलन शक्ति क्षमता होनी चाहिए
≥100m3 / घंटा हो।
कम्प्यूटरीकृत विद्युत नियंत्रण
विद्युत नियंत्रण कैबिनेट (सामूहिक तारों)
विद्युत नियंत्रण कैबिनेट, 1000 * 700 * 2000 मिमी, 4-5 टुकड़े;
निरंतर जाल बेल्ट शमन और तड़के भट्ठी
कंप्यूटर द्वारा प्रबंधित किया जाता है औरमित्सुबिशी पीएलसी प्रणाली द्वारा निगरानी।
नियंत्रण प्रणाली में वास्तविक समय होता हैनिगरानी, प्रबंधन और प्रक्रिया
तापमान पर नियंत्रण, ड्राइविंगसिस्टम, मोटर्स, हीटिंग सिस्टम,
और सुरक्षा।जाल बेल्ट शमन भट्ठी और जाल बेल्ट तड़के
भट्टी है प्राकृतिक गैस के माध्यम से गरम किया जाता है।वे तापमान नियंत्रक द्वारा नियंत्रित होते हैं
और पीएलसी समानांतर कनेक्शन में बर्नर के पल्स इग्निशन को प्राप्त करने के लिए।
