औद्योगिक विद्युत प्रतिरोध समर्थन रोलर

कन्वेयर मेष बेल्ट फर्नेस, हीट ट्रीटमेंट फर्नेस

1.खरीदार की आवश्यकता

1.1 उत्पाद: स्टील की कील, स्व-टैपिंग पेंच;

1.2 प्रक्रिया: कार्बराइजिंग, उज्ज्वल शमन और तड़के;

1.3 उत्पादकता: शमन: 500-1000 किग्रा / घंटा;

2. विशिष्टता

खरीदार की आवश्यकता के अनुसार, हम अपने ग्राहक को सलाह देते हैं:

चुनें800*10000mmसमर्थन रोलर प्रकार विद्युत जाल बेल्ट भट्ठी।

3. उपकरण सामान्य परिचय और मुख्य विशेषताएं

1 सामान्य परिचय

1.1 हीट ट्रीटमेंट लाइन उन्नत तकनीकों को जोड़ती है

ताइवान से।इसके प्रमुख पुर्जे विदेशों से आयात किए जाते हैं।

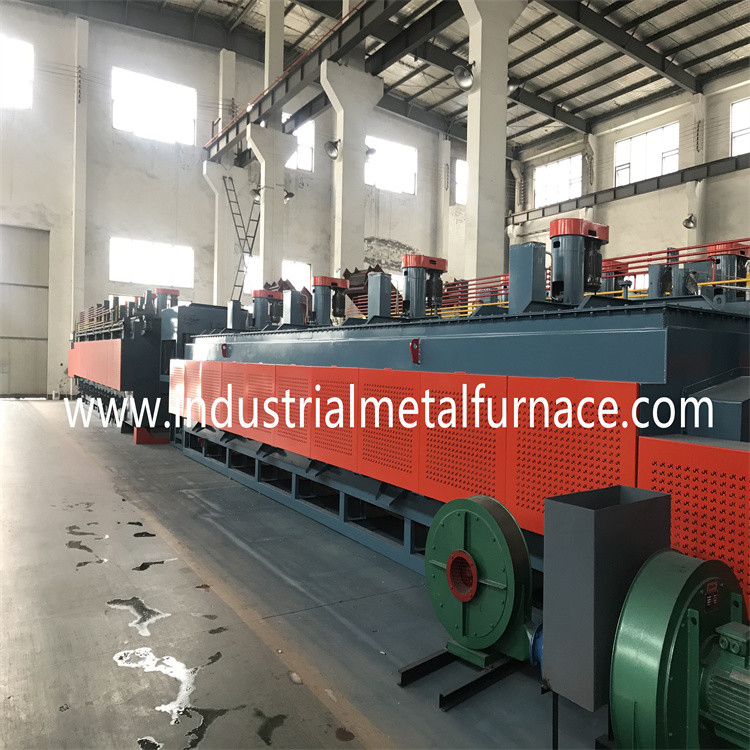

1.2 उत्पादन लाइन में चुंबकीय बेल्ट चार्जिंग मशीन शामिल है,

पूर्व सफाई मशीन, समर्थन रोलर शमन भट्ठी, शमन टैंक,

तेल हटाने स्टैंड, सफाई के बाद मशीन, समर्थन-रोलर जाल बेल्ट

तड़के भट्ठी, और विद्युत नियंत्रण प्रणाली।

विशेषताएँ:

2.1 बन्धन भागों की उत्पादन आवश्यकताओं को पूरा करने के लिए, भट्ठी कार्यरत है

ताइवान प्रौद्योगिकी, और के क्षेत्र में इसके ऊर्जा-बचत प्रभाव में सुधार करता है

दुर्दम्य परत।

2.2 उत्पादन लाइन ट्रांसफार्मर के माध्यम से कम वोल्टेज वाले हीटिंग को नियोजित करती है

हीटिंग ट्यूबों के सेवा जीवन को लम्बा करने के लिए।

2.3 मेश बेल्ट को सपोर्ट रोलर्स द्वारा सिंक्रोनाइज़्ड मूवमेंट के साथ सपोर्ट किया जाता है

ताकि मेश बेल्ट न्यूनतम तनाव को सहन करे।

2.4 रोलर्स विशेष उच्च दबाव सील असर द्वारा समर्थित हैं।

2.5 मेष बेल्ट को असामान्य परिवहन अलार्म डिवाइस के साथ डिज़ाइन किया गया है:

मेष बेल्ट के स्थिर आंदोलन को आश्वस्त करें।

2.6 ड्रिप-इन वातावरण को गैसीफायर द्वारा गैसीकृत किया जाता है और फिर भट्टी में भेजा जाता है।

ऑक्सीजन जांच द्वारा लगातार वातावरण की निगरानी और नियंत्रण किया जाता है।

2.7 गर्म जाल बेल्ट भट्ठी के प्रवेश द्वार पर वापस लौटता है और पहले से गरम करता है

ठंडे हिस्से, जो ऊर्जा की काफी बचत करते हैं।

4. उत्पादन लाइन मूल पैरामीटर्स

5. तकनीकी पैरामीटर्स

6. उत्पादन लाइन बिजली और ऊर्जा की खपत

6.1 शक्ति

ताप शक्ति: 380V ± 10%, 3 चरण, एसी, 50 हर्ट्ज;

मापने और नियंत्रण प्रणाली: 220V ± 10%, 50HZ

ताप प्रणाली: लगभग 745kW

ड्राइविंग सिस्टम पावर और अन्य खपत स्पॉट: लगभग 40kW

पूरी लाइन की बिजली आपूर्ति: लगभग 785W

सामान्य कामकाज में बिजली की खपत: लगभग 420kW

6.2 वायुमंडल इनलेट पाइप पैरामीटर

मेथनॉल इनलेट पाइप: 4-6 एल / एच;≥0.04 एमपीए;

प्रोपेन इनलेट पाइप: आपूर्ति 500L / h के साथ स्वचालित नियंत्रण;

आपूर्ति दबाव ≥0.04Mpa;

अमोनिया इनलेट पाइप: 3 एम 3 / एच;

6.3 ठंडा पानी

पानी की गुणवत्ता: राज्य मानक के अनुसार कम कैल्शियम

औद्योगिक परिसंचारी पानी;

निलंबित पदार्थ: अधिकतम 10 मिलीग्राम / एल;

फिल्टर जाल बेल्ट छेद का आकार: अधिकतम 0.3 मिमी;

इनलेट तापमान: (अधिकतम) 30℃ (गर्मियों में)

प्रवेश तापमान: (न्यूनतम)5℃ (सर्दियों में)

तापमान अंतर: 10 ℃

इनलेट दबाव: 0.2 एमपीए

अधिकतम पानी की खपत: लगभग 100m3 / h (परिसंचारी उपयोग)

6.4 पूरक उपकरण (खरीदार द्वारा आपूर्ति की गई)

ठंडा पानी की टंकी और कूलिंग टॉवर आमतौर पर लगे होते हैं

कार्यशाला के बाहर

लेकिन उत्पादन लाइन के पास।शीतलन शक्ति क्षमता होनी चाहिए

≥100m3 / घंटा हो।

7. तकनीकी विशिष्टता प्रतिइकाई

चुंबकीय बेल्ट चार्जिंग मशीन

चार्जिंग मशीन में टिप फ्रेम, वाइब्रेशन साइलो,

चुंबकीय बेल्ट वाहन प्रणाली, और ड्राइविंग प्रणाली।

मशीन फ्रेम अनुभागीय स्टील और स्टील प्लेटों से बना है।

1 चेन और स्प्रोकेट व्हील: पी = 25.4 मिमी, 1 सेट;

2 गियर कम करने, 0.55kw (VF गति विनियमन), 1 सेट

3 चुंबकीय बेल्ट: 900*3450*1/2mm (SUS304) 1 टुकड़ा

4 मजबूत बल चुंबकीय स्टील: 28 * 26 * 8 1 समूह;

5 कंपन मोटर: 150W, 1 सेट;

6 हाइड्रोलिक स्टेशन: 16Mpa/cm2 2.2kw, 1 सेट;

7 हाइड्रोलिक तेल सिलेंडर: ￠80 * 800 मिमी 1 सेट;

मेश बेल्ट टाइप प्री-क्लीनिंग मशीन

प्री-क्लीनिंग मशीन इमर्शन टाइप की होती है।इसमें 3 काम कर रहे हैं

रिन्सिंग, साबुन का पानी जेटिंग, और मजबूत हवा सुखाने वाले स्थान।

चार्जिंग मशीन मजबूत फोर्स नोजल से लैस है।और यह

एक जल तेल पृथक्करण टैंक और एक तेल संग्रह टैंक से घिरा है।

एकत्रित तेल का उपयोग किया जा सकता है।

टैंक बॉडी

सफाई टैंक बॉडी स्टील प्लेट्स और सेक्शनल से गढ़ी गई है

स्टील जो एक साथ वेल्डेड होते हैं।

2 जाल बेल्ट ड्राइविंग डिवाइस

मेष बेल्ट: 800*7200*1.5/2.5mm 1 टुकड़ा;

चेन और स्प्रोकेट व्हील: पी = 25.4 मिमी, 1 सेट;

गियर कम करना: 0.55kW, 1 सेट;

3 सफाई टैंक की मात्रा: 2000L;

4 सफाई जेटिंग पंप: 2.2kW 1 सेट;

कॉपर नोजल, कई;

5 हीटिंग डिवाइस: 380V / 4kW, 6 टुकड़े, कुल 24KW;

6 तेल और जल पृथक्करण टैंक

तेल और जल विभाजक, 1 सेट;

गियर मोटर, 0.37kW 1 सेट;

बाहर निकलने पर 7 सुखाने वाला पंखा, एयर कंडीशनिंग पंखा, 1 सेट;

8 तापमान नियंत्रक, आरकेसी, 1 सेट;

थर्मल रोकनेवाला, PT100, 1 टुकड़ा;

9 ड्राइविंग डिटेक्शन डिवाइस, ओमरोन, 1 सेट;

10 तरल वाल्व डी = 15 1 टुकड़ा;

11 ओवरलोडिंग रक्षक, 1 सेट;

कंपन वितरण मशीन

1 कंपन साइलो 1 टुकड़ा;

2 कंपन मोटर 150W, 2 सेट;

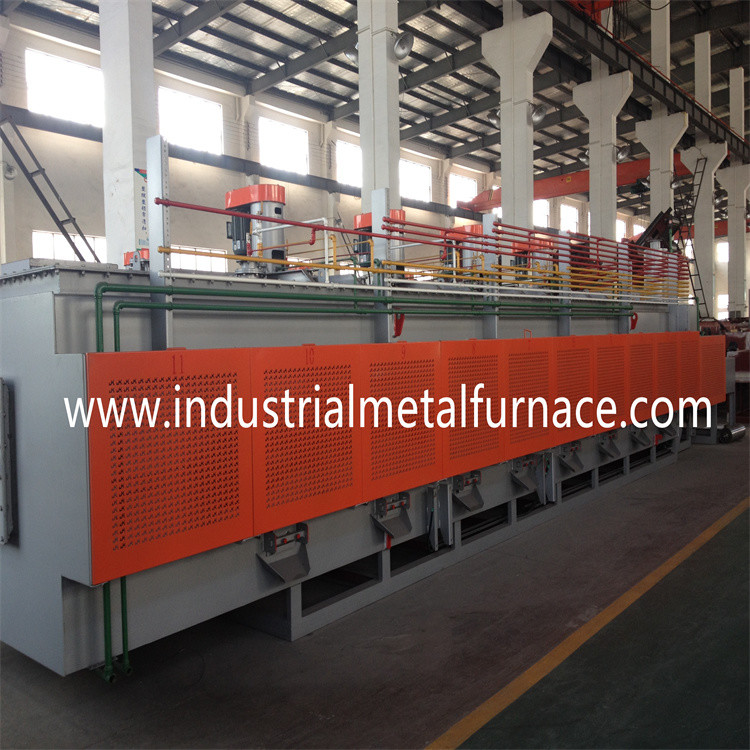

मेष बेल्ट शमन भट्ठी　　

शमन भट्ठी उत्पादन लाइन का प्रमुख हिस्सा है।

इसमें फर्नेस शेल, फ्रंट मशीन स्टैंड, हीट शामिल है

संरक्षण सामग्री, हीटिंग डिवाइस, तापमान नियंत्रण उपकरण,

और वातावरण आपूर्ति उपकरण।

1 मुख्य पैरामीटर:

मेष बेल्ट की चौड़ाई: 800 मिमी

कार्य क्षेत्र की लंबाई: 10000 मिमी

प्रवेश लंबाई: 2000 मिमी

प्रीहीटिंग क्षेत्र की लंबाई: 1500mm

तापमान नियंत्रण: 6-ज़ोन पीआईडी ​​नियंत्रण;

रेटेड पावर: 420 किलोवाट

फर्नेस तापमान एकरूपता: ± 5 ℃ तापमान एकरूपता के लिए

एक ही खंड: ± 3 ℃;भट्ठी बाहरी दीवार तापमान वृद्धि: 50℃

2 जाल बेल्ट ड्राइविंग डिवाइस

2.1 भागों को जाल बेल्ट के माध्यम से अवगत कराया जाता है।

2.2 मेश बेल्ट को सिंक्रोनाइज़्ड के साथ सपोर्ट रोलर्स द्वारा सपोर्ट किया जाता है

गति।मेष बेल्ट सामने से चलने वाले प्रकार का होता है, और इस प्रकार a

उच्च तापमान पर न्यूनतम तन्यता बल।

2.3 जाल बेल्ट ड्राइविंग गति: 50～220 मिमी / मिनट, इन्वर्टर नियंत्रण;

2.4 जाल बेल्ट: 800 * 26000 * 2/3 मिमी;1 टुकड़ा;

2.5 समर्थन रोलर्स

ऊपरी रोलर्स को पहले से गरम करना, ￠50 SUS304 5 टुकड़े;

निचले रोलर्स को पहले से गरम करना, ￠87mm SUS304 3 टुकड़े;

ऊपरी रोलर्स, 50mm SUS310 35 टुकड़े

निचले रोलर्स, 87mm SUS310 12 टुकड़े

रियर ड्राइविंग रोलर, 203mm SUS310 1 पीस

असर UCFL207 110 सेट;

2.6 चेन और स्प्रोकेट व्हील, पी = 19.05 मिमी, 1 सेट

2.7 रेड्यूसर, 0.75kW 1 सेट;

2.8 इन्वर्टर, मित्सुबिशी, 1 सेट;

2.9 मेश बेल्ट ड्राइविंग डिटेक्शन डिवाइस, ओमरोन, 1 सेट;

3 गर्मी संरक्षण सामग्री

3.1 छत की दीवार 1400 उच्च तापमान सिलिकेट एल्यूमीनियम के साथ पंक्तिबद्ध है

फाइबर और 1260 सिलिकेट एल्यूमीनियम सीरा कंबल, जो ￠8mm . द्वारा तय किए गए हैं

SUS310S से बनी छड़ और प्रेस प्लेट।

3.2 फर्नेस साइड की दीवारों को आइसोलाइट एंटी-कार्बराइजिंग ईंटों, हीट . के साथ पंक्तिबद्ध किया गया है

संरक्षण ईंटें और गर्मी संरक्षण बोर्ड।अस्तर की मोटाई 395 मिमी है।

3.3 अपवर्तक चिपकने वाला P-150 (जापान ब्रांड) है।इसमें विशेषताएं हैं

उच्च तापमान पर मजबूत बंधन प्रभाव का।यह अधिकतम तापमान का प्रतिरोध करता है

1600 डिग्री सेल्सियस।

4 हीटिंग डिवाइस: विद्युत ताप विकिरण ट्यूब।

4.1 विद्युत ताप ट्यूबों को की ऊपरी और निचली दीवार में स्थापित किया जाता है

चूल्हा।हीटिंग सिस्टम कम वोल्टेज बिजली की आपूर्ति के साथ काम करता है, और

हीटिंग ट्यूबों को बदलते समय भट्टी को बंद करने की आवश्यकता नहीं होती है।

4.2 विद्युत ताप विकिरण ट्यूब, 66 सेट;

ए) बाहरी पाइप: 122 * 1425 * 4 मिमी (एसयूएस 310 एस), 66 टुकड़े;

बी) हीटिंग ट्यूब कोर: OCr21Al6Nb, 66 सेट;

सी) इन्सुलेशन भागों (कोरंडम): 66 सेट;

4.3 थर्मल युगल WRN430 K प्रकार, 6 टुकड़े;

4.4 प्रत्येक जोन में एक स्वतंत्र ट्रांसफॉर्मर लगाया गया है।गर्मी विकिरण ट्यूब

समानांतर संबंध में है, और एक दूसरे के साथ हस्तक्षेप नहीं करता है।गर्मी

विकिरण ट्यूब आसानी से बनाए रखा जाता है।

ट्रांसफार्मर, 380V/56V, 6 सेट;

मिक्सिंग फैन (वाटर कूलिंग सिस्टम के साथ एनएसके बेयरिंग), 4 सेट;

वेन्स (शाफ्ट और वेन्स), 4 टुकड़े;

असर, एनएसके, 8 सेट;

मोटर, 1.5kw, 4 सेट;

6 एग्जॉस्ट फ्यूम डिवाइस (भट्ठी के धुएं को हटाना और जलाना)

और तेल टैंक)

वायु पंप, 250W, 1 सेट

SUS304 परत के अंदर भट्ठी के मुंह पर 7 पानी की टंकी, 1 सेट;

8 भट्ठी दरवाजा

ए) भट्ठी के मुंह पर चल भट्ठी का दरवाजा, 1 सेट;

बी) भट्ठी के अंदर नरम पर्दे के दरवाजे, 4 समूह;

9 धूल हटाने का छेद, 12 टुकड़े;

प्रीहीटिंग की दो तरफ की दीवारों के निचले हिस्से में धूल के छेद लगाए गए हैं

और हीटिंग अनुभाग।धूल के छेद को से बने प्लग से अवरुद्ध किया जाता है

गर्मी संरक्षण फाइबर और कवर प्लेट।प्लग लीवर तंत्र द्वारा तय किया गया है,

और हटाना आसान है।

10 भट्ठी का दरवाजा भी सफाई को गर्म करने के लिए 1 आग के पर्दे से सुसज्जित है

सफाई टैंक में तरल।

11 वायुमंडल आपूर्ति उपकरण

वायुमंडल की आपूर्ति: ड्रिप-इन प्रकार: मेथनॉल + प्रोपेन + अमोनिया;

11.1 वायुमंडल नियंत्रण:

ऑक्सीजन जांच, मैराथन, यूएसए, 2 टुकड़े;

कार्बन संभावित नियंत्रक, यूरोथर्म, 2 सेट;

आनुपातिक वाल्व, बुर्केट, जर्मनी, 5 सेट;

मेथनॉल फ्लो मीटर, 5 सेट;

प्रोपेन फ्लो मीटर, 4 सेट;

अमोनिया प्रवाह मीटर, 4 सेट;

प्रोपेन फ्लो मीटर, 2 सेट;

संदर्भ वायु प्रवाह मीटर, 4 सेट

वायु पंप, 35W, 2 सेट
