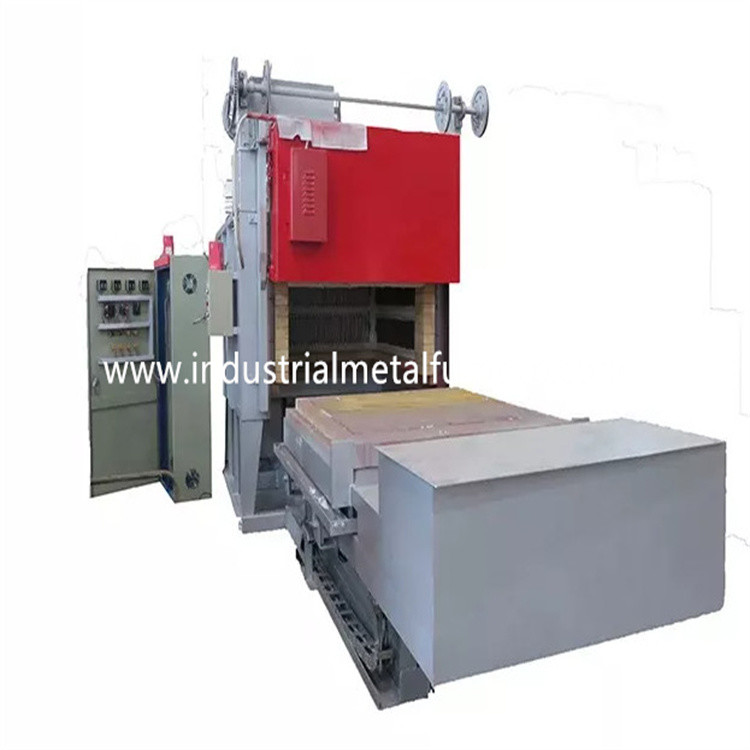

8000 × 4000 × 2000 मिमी इलेक्ट्रिक बोगी चूल्हा फर्नेस
1. आवेदन
RT3-900-8 इलेक्ट्रिक बोगी चूल्हा भट्टी मुख्य रूप से उपयोग की जाती है
धातु भागों की तनाव से राहत देने वाली प्रक्रिया के लिए।
2.भट्ठी की संरचना
RT3-900-8 इलेक्ट्रिक बोगी चूल्हा भट्टी मुख्य रूप से शामिल है
फर्नेस शेल, फर्नेस लाइनिंग, फर्नेस दरवाजा, दरवाजा खोलने और के लिए
संपीड़न तंत्र, बोगी और बोगी ड्राइविंग तंत्र,
सील प्रणाली, हीटिंग तत्व, परिसंचारी डिवाइस और तापमान
नियंत्रण प्रणाली।
2.1भट्ठी का खोल
बोगी चूल्हा भट्टी बॉडी स्टील संरचना 8-14 # अनुभागीय से बनाई गई है
स्टील और ≥3mm स्टील प्लेट।साइड पिलर और बैक पिलर से बने हैं
अनुभागीय स्टील, और अनुभागीय स्टील ब्रेसिंग के साथ प्रबलित होते हैं।बाहरी
भट्ठी की दीवार को प्राइमर की 2 परतों और कोटिंग की 2 परतों के साथ चित्रित किया गया है
रँगना।भट्ठी का मुख्य भाग गर्मी प्रतिरोधी पेंट के साथ चित्रित किया गया है।
2.2भट्टी का अस्तर
कार बॉटम फर्नेस बॉडी को ऑल-फाइबर सिस्टम के साथ बनाया गया है।अस्तर
उपयोग की जाने वाली सामग्री गोल स्टील द्वारा तय की गई उच्च गुणवत्ता वाले मानक एल्यूमीनियम फाइबर है
भागों।एल्यूमीनियम फाइबर ब्लॉकों में पूर्व-संपीड़ित होते हैं (संपीड़न
गुरुत्वाकर्षण: ≥230 किग्रा / एम 3) और फिर गोल स्टेनलेस द्वारा भट्ठी के शरीर के लिए तय किया गया
इस्पात भागों।इस दुर्दम्य अस्तर संरचना में कम गर्मी के फायदे हैं
चालकता, मजबूत विरोधी सदमे क्षमता, और विरोधी क्षरण।अस्तर में एक है
240 मिमी की कुल मोटाई।सिलिकेट एल्यूमीनियम फाइबर अधिकतम प्रतिरोध करता है
1000 ℃ का तापमान।
2.3फर्नेस दरवाजा, दरवाजा ऊपर-नीचे और सीलिंग सिस्टम
कार बॉटम फर्नेस प्राइस डोर में ऑल-फाइबर लाइनिंग और स्टील शामिल है
संरचना आवरण।दरवाजा फ्रेम 10 मिमी स्टील प्लेट से बना है।द्वार है
सिलिकेट एल्यूमीनियम फाइबर ब्लॉक के साथ बनाया गया है जो भट्ठी के शरीर के समान है।
भट्टी की समग्र संरचना गर्म होने पर अपना आकार बनाए रखती है।
इलेक्ट्रिक होइस्ट का उपयोग भट्ठी के दरवाजे को उठाने के लिए किया जाता है।मुहर गोद लेती है
भट्ठी के दरवाजे का स्वयं वजन दबाने वाला तंत्र ताकि यह सुनिश्चित हो सके
भट्ठी के दरवाजे के संचालन के दौरान कोई जड़ता नहीं है, और सीलिंग विश्वसनीय है।
भट्ठी के दरवाजे और भट्ठी के बीच एक नरम संपर्क सीलिंग संरचना स्थापित की जाती है
परत।जब भट्ठी का दरवाजा बंद हो जाता है, तो भट्ठी का दरवाजा अपने आप दबा दिया जाता है
सीलिंग फाइबर ब्लॉक को स्टील प्लेट और सील के साथ पूरी तरह से संपर्क करने के लिए वजन।
जब भट्ठी का दरवाजा खोला और बंद किया जाता है, तो भट्ठी के दरवाजे के बीच का अंतर
और भट्ठी की चौखट स्टील प्लेट 50 मिमी है, ताकि स्थिर सुनिश्चित किया जा सके
खुलने और बंद होने पर भट्ठी के दरवाजे की आवाजाही।उपरोक्त तरीके
सरल और व्यावहारिक, विश्वसनीय सीलिंग और सुविधाजनक रखरखाव हैं।
2.4बोगी और बोगी ड्राइविंग तंत्र, फर्नेस बॉडी के बीच सीलिंग
और बोगी
बोगी
कार बॉटम फर्नेस डिजाइन में बोगी फ्रेम, पहिए, रिफ्रैक्टरी शामिल हैं
ब्रिकलेइंग बॉडी, गर्मी प्रतिरोधी बोगी फेस प्लेट और बोगी ड्राइविंग तंत्र।
बोगी का शीर्ष भाग आग प्रतिरोधी चिनाई है, अधिकतम असर तापमान 1000 ℃;
मध्य भाग फ्रेम है;निचला भाग चलने वाला तंत्र है।
बोगीचौखटा: बोगी फ्रेम 20# बीम से बना है।बोगी चल सकती थी
पूर्ण भार पर विरूपण के बिना लंबे समय तक।
बोगी फेस प्लेट:यह CrMnN ताप प्रतिरोधी स्टील से बना है।इसका दीर्घकालिक उपयोग है
विरूपण और दरार के बिना।
डब्ल्यूएड़ी:कुल 5 जोड़े (10 टुकड़े) पहिए हैं, और प्रत्येक पहिया का है
व्यास 350 मिमी।ड्राइविंग व्हील ग्रुप की एक जोड़ी और चालित व्हील ग्रुप की 4 जोड़ी।
बीरिक्लेइंग बॉडी: बोगी उच्च एल्यूमिना रिफ्रैक्टरी के संयोजन से बनाया गया है
ईंटें, हल्की आग रोक ईंटें, और गर्मी संरक्षण ईंटें।की ईंट बनाने वाली देह
बोगी में हीटिंग की आसान स्थापना के लिए हीटिंग एलिमेंट्स इंस्टॉलेशन स्लॉट है
तत्व।प्रभावित भागों और वजन वहन करने वाले क्षेत्र को विशेष रूप से ब्रिकेट किया जाता है
भारी प्रकार उच्च एल्यूमीनियम आग रोक ईंटें।के लिए खाली जगह भी बची है
गर्म होने पर अपवर्तक अस्तर विस्तार।
2.5गर्म करने वाला तत्व
ताप तत्व: 0Cr25AL5 प्रतिरोध सर्पिल-आकार मिश्र धातु प्रतिरोध स्ट्रिप्स हैं
5 साइड वॉल, टू साइड वॉल, बैक वॉल, फर्नेस डोर और बोगी बॉटम में माउंटेड।
प्रतिरोध स्ट्रिप्स विशेष सांचों के माध्यम से निर्मित होते हैं, और इसमें स्थापित होते हैं
चीनी मिट्टी के बरतन नाखूनों द्वारा भट्टी की दीवार।और फाइबर के बीच एक चीनी मिट्टी के बरतन गैसकेट है
शॉर्ट-सर्किट से बचने के लिए दीवार और प्रतिरोध स्ट्रिप्स।6 हीटिंग जोन हैं।सभी
लीड-आउट कंडक्टर बार φ16 0Cr25AL5 सामग्री से बने होते हैं।
2.6विद्युत नियंत्रण प्रणाली
तापमान नियंत्रण: भट्ठी नियंत्रित करने के लिए बुद्धिमान तापमान नियंत्रक को गोद लेती है
तापमान जिसमें आदर्श पीआईडी पैरामीटर की गणना करने के लिए स्व-ट्यूनिंग फ़ंक्शन है
और एक तापमान स्थिरता प्राप्त करें।तापमान नियंत्रक के कार्य हैं
अधिक तापमान अलार्म और थर्मल युगल टूटना संरक्षण।
कार के नीचे की भट्टी के डिजाइन में तापमान को नियंत्रित करने के लिए 6 तापमान नियंत्रण क्षेत्र हैं
तापमान और मोटर आंदोलनों के बीच संबंध।प्रत्येक जोन एक के साथ सेट है
अधिक तापमान अलार्म।हीटिंग लूप डबल-दिशा SCR और ट्रिगर को अपनाता है
नियंत्रण।शक्ति को समय आनुपातिक विनियमन तरीके से विनियमित किया जाता है।
कंट्रोल एक्चुएशन सिस्टम एक बड़ी-शक्ति ट्रिगर है जो एक रेडिएटर के साथ पूर्ण होता है
और एक एयर कूलिंग सिस्टम।एक एयर स्विच भी है।हीटिंग लूप सुसज्जित है
एमीटर, वाल्टमीटर, हीटिंग तत्व ऑन-ऑफ इंडिकेटर, पावर-ऑन इंटरलॉक सुरक्षा के साथ,
और सुरक्षित अर्थिंग उपाय।
3.मुख्य तकनीकी पैरामीटर
| नहीं। | वस्तु | तकनीकी मापदंड |
| 1 | मूल्यांकित शक्ति | 900KW+5% (1-100%) समायोज्य |
| 2 | बिजली की आपूर्ति | 380 वी, 3 चरण, 50 हर्ट्ज |
| 3 | रेटेड तापमान | 800 ℃ |
| 4 | सामान्य कामकाजी तापमान | 300-700 ℃ |
| 5 | तापमान नियंत्रण क्षेत्र | 6 जोन |
| 6 | प्रभावी कार्य आकार | 8000 * 4000 * 2000 मिमी (एल * डब्ल्यू * एच) |
| 7 | हीटिंग तत्व का कनेक्शन | वाई |
| 8 | तापमान एकरूपता | ± 8 ℃ |
| 9 | तापमान नियंत्रण सटीकता | ± 2 ℃ |
| 10 | खाली भट्टी बिजली हानि दर | ≤18% |
| 11 | भट्ठी की सतह का तापमान बढ़ रहा है | ≤55 ℃ |
| 12 | तापमान नियंत्रण विधि | SCR, PID रेगुलेटर, Huibang टेम्परेचर कंट्रोलर विथ ओवर टेम्परेचर अलार्म, टच स्क्रीन |
| 13 | गर्म करने वाला तत्व | 0Cr25AL5 () |
| 14 | बोगी फेस प्लेट | CrMnN गर्मी प्रतिरोधी स्टील |
| 15 | लोड करने की विधि | बोगी पर उत्पाद लोड किया जाता है, और फिर बोगी भट्टी में चली जाती है |
| 16 | भट्टी का अस्तर | उच्च तापमान आग रोक फाइबर |
| 17 | भट्ठी का दरवाजा खोलने की विधि |
विद्युत लहरा ऊपर-नीचे, भट्ठी के दरवाजे से सील मृत वजन |
| 18 | बोगी सीलिंग विधि | इलेक्ट्रिक पुश-रॉड द्वारा |
| 19 | बोगी मूविंग विधि | 7.5KW * 1 सेट, रेड्यूसर का स्प्रोकेट व्हील वॉकिंग व्हील को अंदर और बाहर चलाता है |
| 20 | बोगी अधिकतम लदान क्षमता | 8 टन |
| 21 | ताप पक्ष | 5 पक्षों को गर्म करना |
| 22 | भट्ठी के शीर्ष पर परिचालित पंखा | 7.5 किलोवाट * 4 एयर कूलिंग अक्षीय प्रवाह प्रशंसक सेट करता है |
