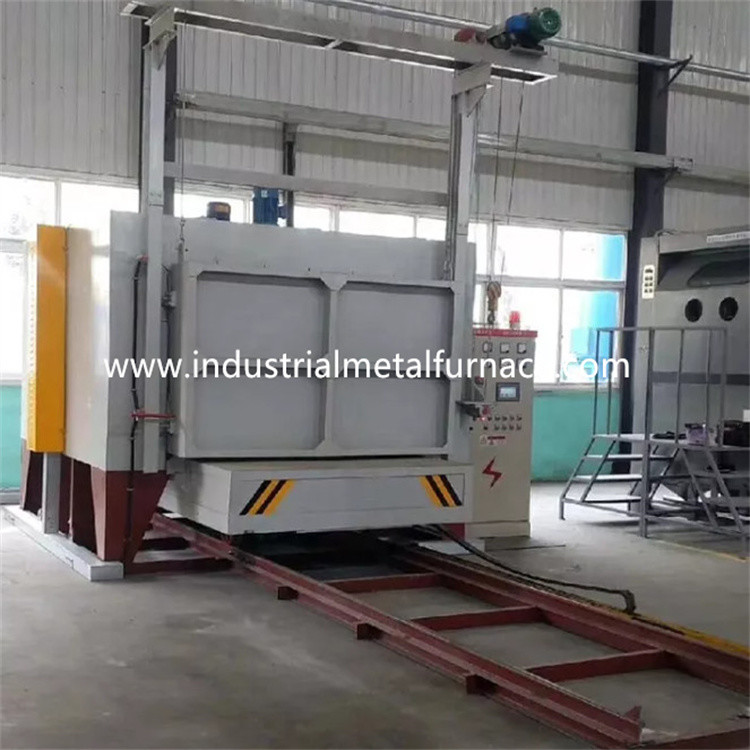

1000 ℃ बोगी चूल्हा भट्ठी दो दरवाजों के साथ 3600 × 1000 × 900 मिमी विद्युत

3600 × 1000 × 900 मिमी विद्युत बोगी चूल्हा भट्ठी दो दरवाजों के साथ

1. आवेदन

RT2-230-12 इलेक्ट्रिक बोगी चूल्हा भट्टी का उपयोग मुख्य रूप से गर्मी के लिए किया जाता है

इस्पात संरचना भागों, कच्चा इस्पात भागों, शाफ्ट बार भागों, उपकरण स्टील का उपचार

उत्पाद, आदि

2.संरचनात्मक परिचय

RT2-380-12 बोगी चूल्हा भट्टी में मुख्य रूप से भट्ठी का शरीर होता है,

अस्तर, भट्ठी दरवाजा और दरवाजा संपीड़न प्रणाली, बोगी, हीटिंग तत्व,

और तापमान नियंत्रण प्रणाली।

2.1 फरअच्छा शरीर

बोगी चूल्हा भट्टी डिजाइन बॉडी स्टील संरचना 8-12 # अनुभागीय से बनाई गई है

स्टील और ≥3mm स्टील प्लेट।साइड पिलर और बैक पिलर से बने हैं

अनुभागीय स्टील, और अनुभागीय स्टील ब्रेसिंग के साथ प्रबलित होते हैं।बाहरी

भट्ठी की दीवार को प्राइमर की 2 परतों और कोटिंग की 2 परतों के साथ चित्रित किया गया है

रँगना।भट्ठी का मुख्य भाग गर्मी प्रतिरोधी पेंट के साथ चित्रित किया गया है।

2.2 अस्तर

कार बॉटम फर्नेस डिजाइन बॉडी को ऑल-फाइबर सिस्टम के साथ बनाया गया है।अस्तर

उपयोग की जाने वाली सामग्री गुणवत्ता वाले एल्यूमीनियम फाइबर है जो गोल स्टील भागों द्वारा तय की जाती है।एल्युमिनियम

फाइबर ब्लॉक में पूर्व-संपीड़ित होते हैं (संपीड़न गुरुत्वाकर्षण: ≥230 किग्रा / मी³) और

फिर गोल स्टेनलेस स्टील भागों द्वारा फर्नेस बॉडी के लिए तय किया गया।यह आग रोक अस्तर

संरचना में कम गर्मी चालकता, मजबूत एंटी-शॉक क्षमता के फायदे हैं,

और कटाव विरोधी।अस्तर की कुल मोटाई 350 मिमी है।सिलिकेट एल्यूमीनियम

फाइबर 1360 ℃ के अधिकतम तापमान का प्रतिरोध करता है।गोल स्टील निर्धारण की सामग्री

भाग 1Cr13 है।

2.3फर्नेस दरवाजा और दरवाजा अप-डाउन सिस्टम

उच्च तापमान बोगी चूल्हा भट्टी के दरवाजे में सभी फाइबर अस्तर और स्टील शामिल हैं

संरचना आवरण।दरवाजा फ्रेम 10 मिमी स्टील प्लेट और 12 मिमी अनुभागीय स्टील से बना है।

दरवाजा सिलिकेट एल्यूमीनियम फाइबर ब्लॉक के साथ बनाया गया है जो भट्ठी के शरीर के समान है।

भट्टी की समग्र संरचना गर्म होने पर अपना आकार बनाए रखती है।

ड्राइविंग दरवाजा की विधि:भट्ठी का दरवाजा विद्युत रूप से ऊपर और नीचे की ओर उठा हुआ है

फहराने से।और यह वसंत द्वारा सील कर दिया गया है।

2.4 बोगी

बोगी में बोगी फ्रेम, पहिए, रिफ्रैक्टरी ब्रिकलेइंग बॉडी, हीट शामिल है

प्रतिरोधी बोगी फेस प्लेट, हीटिंग तत्व, और बोगी ड्राइविंग तंत्र।

बोगी संरचना: बोगी फ्रेम 14# बीम और 12 मिमी स्टील प्लेट्स से बना है।

पूर्ण भार पर बोगी बिना विरूपण के लंबे समय तक काम कर सकती है।

पहिया: पहियों को ZG55 # स्टील कास्टिंग से बनाया गया है।ट्रांसमिशन शाफ्ट बना है

45# स्टील से, और यह हीट ट्रीटेड है।ट्रांसमिशन बेअरिंग हैवी टाइप पिलर का है

भार वहन करने वाला।कुल 3 जोड़े पहिए हैं, और प्रत्येक पहिया का है

व्यास 240 मिमी।बोगी मोटरयुक्त है।और ड्राइविंग मोटर ब्रेकिंग से लैस है

स्टार्ट-अप और स्टॉप मूवमेंट पर जड़ता को दूर करने के लिए स्पीड रिडक्शन डिवाइस।वहाँ

बोगी की अधिक यात्रा से बचने के लिए 2 सीमा स्विच हैं।

ब्रिकलेइंग बॉडी: बोगी को उच्च एल्यूमिना रिफ्रैक्टरी के भारी संयोजन के साथ बनाया गया है

ईंटें, हल्की आग रोक ईंटें, और गर्मी संरक्षण ईंटें।की ईंट बनाने वाली बॉडी

बोगी में हीटिंग तत्वों की आसान स्थापना के लिए हीटिंग तत्व स्थापना स्लॉट है।

प्रभावित भागों और भार वहन करने वाले क्षेत्र को विशेष रूप से भारी प्रकार के उच्च के साथ ब्रिकेट किया जाता है

एल्यूमीनियम आग रोक ईंटें।दुर्दम्य अस्तर विस्तार के लिए खाली स्थान भी बचा है

गर्म होने पर।

बोगी फेस प्लेट: 30mm मोटा Ni7N हीट रेज़िस्टेंट स्टील कास्टिंग पार्ट अधिकतम वर्किंग के साथ

तापमान≤1200 ℃।यह तराजू को हीटिंग तत्वों के स्लॉट में गिरने से रोक सकता है

जिससे शार्ट सर्किट हो जाएगा।

बोगी मूविंग मैकेनिज्म: बोगी में सेल्फ मूविंग मेथड है।कम करने वाला गियर

बोगी व्हील को हिलाने के लिए चलाता है।बोगी की गति सुचारू और स्थिर है।

फर्नेस डोर, फर्नेस बॉडी और बोगी के बीच सीलिंग: भट्ठी के बीच सीलिंग

दरवाजा और भट्ठी का शरीर वसंत के माध्यम से है।बोगी और के बीच सीलिंग

भट्ठी का शरीर नरम विशेष आकार की ईंटों और फाइबर कपास ब्लॉक के माध्यम से होता है।

2.5 ताप तत्व

ताप तत्व: 0Cr27AL7Mo2 प्रतिरोध सर्पिल-आकार मिश्र धातु प्रतिरोध स्ट्रिप्स हैं

2 साइड की दीवारों में लगाया गया।प्रतिरोध स्ट्रिप्स विशेष सांचों के माध्यम से निर्मित होते हैं,

और चीनी मिट्टी के बरतन कीलों द्वारा भट्टी की दीवार में स्थापित किया जाता है।और एक चीनी मिट्टी के बरतन गैसकेट है

शॉर्ट-सर्किट से बचने के लिए फाइबर दीवार और प्रतिरोध स्ट्रिप्स के बीच।3 हीटिंग हैं

क्षेत्र।सभी लीड-आउट कंडक्टर बार φ16 0Cr27AL7Mo2 सामग्री से बने होते हैं।

2.6 विद्युत नियंत्रण प्रणाली

तापमान नियंत्रण: भट्टी चांगझौ हुइबांग बुद्धिमान तापमान को गोद लेती है

आदर्श की गणना करने के लिए स्व-ट्यूनिंग फ़ंक्शन वाले तापमान को नियंत्रित करने के लिए नियंत्रक

पीआईडी ​​​​पैरामीटर और एक तापमान स्थिरता प्राप्त करें।तापमान नियंत्रक के पास है

अधिक तापमान अलार्म और थर्मल युगल टूटना संरक्षण के कार्य।

भट्ठी के बीच संबंध को नियंत्रित करने के लिए 2 तापमान नियंत्रण क्षेत्र हैं

तापमान और मोटर आंदोलनों।प्रत्येक जोन एक अधिक तापमान अलार्म के साथ सेट है।

हीटिंग लूप डबल-दिशा SCR और ट्रिगर नियंत्रण को अपनाता है।शक्ति है

समय आनुपातिक विनियमन तरीके से विनियमित।

कंट्रोल एक्चुएशन सिस्टम एक बड़ी-शक्ति ट्रिगर है जो एक रेडिएटर के साथ पूरा होता है और

एक वायु शीतलन प्रणाली।एक एयर स्विच भी है।हीटिंग लूप एमीटर से लैस है,

वाल्टमीटर, हीटिंग एलिमेंट ऑन-ऑफ इंडिकेटर, पावर-ऑन इंटरलॉक प्रोटेक्शन और सेफ अर्थिंग

पैमाने।

मूवमेंट कंट्रोल: कंट्रोल सिस्टम मुख्य रूप से डोर अप-डाउन मूवमेंट, डोर को नियंत्रित करता है

संपीड़न, और दरवाजा अंदर-बाहर आंदोलन।साथ ही आंदोलनों से अनिवार्य रूप से जुड़ा हुआ है

संचालन सुरक्षा सुनिश्चित करें।

3.मुख्य तकनीकी पैरामीटर
