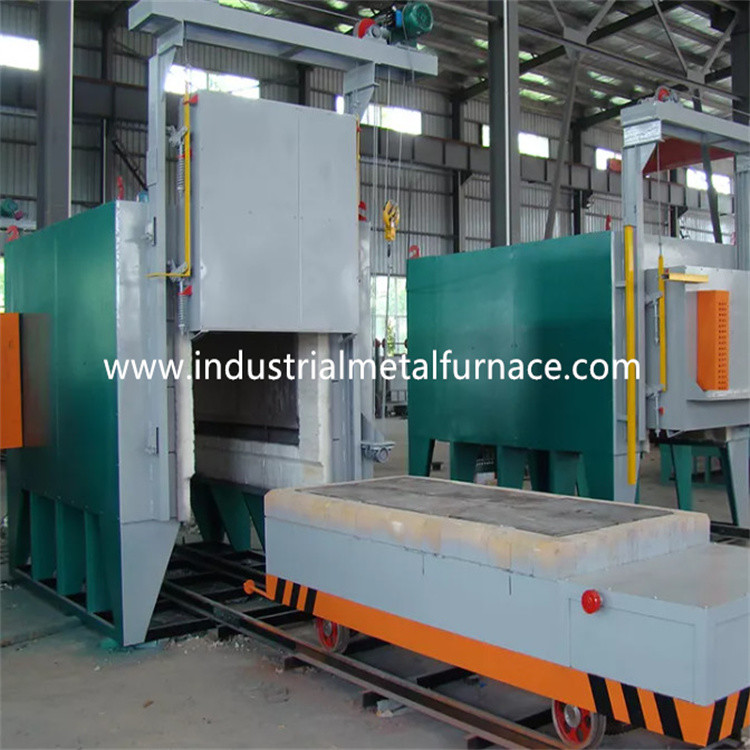

2500 × 1000 × 800 मिमी गैस ने बोगी हर्थ फर्नेस को निकाल दिया
1. आवेदन
गैस से चलने वाली बोगी चूल्हा भट्टी का मुख्य रूप से उपयोग किया जाता है
धातु भागों का ताप उपचार।
2. संरचनात्मक परिचय
2.1 फरअच्छा शरीर
कार बॉटम फर्नेस बॉडी स्टील स्ट्रक्चर 8# -12#U से बना है
स्टील और स्टील प्लेटें।साइड पिलर और बैक पिलर से बने हैं
अनुभागीय स्टील, और अनुभागीय स्टील ब्रेसिंग के साथ प्रबलित होते हैं।
भट्ठी की बाहरी दीवार को प्राइमर की 2 परतों से रंगा गया है, और 2
कोटिंग पेंट की परतें।भट्ठी का मुख्य भाग गर्मी से रंगा हुआ है
प्रतिरोधी पेंट।
2.2परत
भट्ठी के अस्तर की मुख्य सामग्री समग्र दुर्दम्य फाइबर है
लंबी अवधि की सेवा में जिरकोनियम और क्रोमियम युक्त फोल्डिंग ब्लॉक
1250 ℃ का तापमान।इस दुर्दम्य अस्तर संरचना के फायदे हैं
कम गर्मी चालकता, मजबूत विरोधी सदमे क्षमता, और विरोधी क्षरण।अल्युमीनियम
300 मिमी की मोटाई के साथ सिलिकेट फाइबर संपीड़न ब्लॉक के रूप में डिज़ाइन किया गया है
उच्च तापमान आग रोक परत।
2.3 बोगी
बोगी में गर्मी संरक्षण सामग्री, बोगी फ्रेम और मूविंग शामिल है
तंत्र।दुर्दम्य परत को 3 उप-परतों में विभाजित किया गया है, अर्थात, 1 शीर्ष
उच्च-एल्यूमिना ईंट परत, और दूसरी और तीसरी परत दोनों हल्की मिट्टी की ईंटों के साथ।
बोगी फ्रेमवर्क 12# आई-बीम और 12# फ्रेम बीम से बना है।बोगी
फुल लोड ऑपरेशन के तहत कोई विकृति सुनिश्चित करने के लिए पर्याप्त कठोरता नहीं है।अन्तर
भट्ठी की बोगी के दोनों किनारों और आग प्रतिरोधी के फ्रेम के बीच
ट्रॉली को ठीक किया जाए।
बोगी सतह प्लेट 10 मिमी उच्च गुणवत्ता वाली स्टील प्लेट से बनी है।कार्यक्रम
बोगी लोड को फैलाना है (भार को समान रूप से वितरित करना) और बढ़ाना है
फ्रेम कठोरता।
गर्मी संरक्षण सामग्री को 3 परतों में बांटा गया है, शीर्ष परत
उच्च-एल्यूमिना ईंटें, और दूसरी और तीसरी परत दोनों हल्की मिट्टी की ईंटें हैं।
बोगी कर्षण तंत्र: ट्रॉली यात्रा तंत्र एसी द्वारा संचालित होता है
मोटर रिड्यूसर, और ड्राइविंग मोड रेड्यूसर स्प्रोकेट संरचना है।ट्रॉली
ट्रांसमिशन में रेड्यूसर स्प्रोकेट के माध्यम से भट्टी के अंदर और बाहर जाता है
ट्रॉली यात्रा करने वाले स्प्रोकेट को चलाने के लिए ट्रॉली के नीचे डिवाइस और यात्रा पहिया
यात्रा करने वाली ट्रॉली को जाल और ड्राइव करने के लिए, जो स्थिर और विश्वसनीय है।
आग प्रतिरोधी फाइबर सीलिंग ब्लॉक बोगी और के बीच सीलिंग के लिए प्रयोग किया जाता है
फर्नेस बॉडी, जिसे इलेक्ट्रिक सिलेंडर के लीवर द्वारा दबाया जाता है और जुड़ा होता है
भट्ठी के दरवाजे के बिजली के सिलेंडर के साथ।जब बोगी सही स्थिति में हो,
आग प्रतिरोधी फाइबर कपास सीलिंग को उठाने के लिए इलेक्ट्रिक सिलेंडर लीवर को चलाता है
ब्लॉक करें और इसे बोगी और फर्नेस बॉडी के बीच की खाई तक धकेलें।उसी में
समय, भट्ठी का दरवाजा गिर जाता है, और बिजली का सिलेंडर भट्ठी के दरवाजे को धक्का देने का काम करता है
कसकर।यदि बोगी डिस्चार्ज हो जाती है, तो भट्ठी के दरवाजे को उसी समय संचालित किया जाएगा,
ट्रॉली का इलेक्ट्रिक सिलेंडर सीलिंग ब्लॉक को नीचे रखने के लिए चलता है, दरवाजा ऊपर उठता है
सही स्थिति में, और ट्रॉली शुरू हो सकती है।उपरोक्त कार्रवाई मैन्युअल या हो सकती है
स्वचालित निरंतर कार्रवाई।यह उपयोग करने के लिए सुरक्षित और बनाए रखने के लिए सुविधाजनक है।
3.मुख्य तकनीकी पैरामीटर
| नहीं। | वस्तु | तकनीकी मापदंड |
| 1 | ईंधन | प्राकृतिक गैस |
| 2 |
ईंधन गैसों का कैलोरी मान भट्ठी से पहले गैस का दबाव |
8600 किलो कैलोरी / एम 3 0.02-0.07 एमपीए |
| 3 | रेटेड तापमान | 1260 ℃ |
| 4 | सामान्य इस्तेमाल किया तापमान | 700-1200 ℃ |
| 5 | फर्नेस शरीर की सतह का तापमान | ≤50 ℃ + कमरे का तापमान |
| 6 | समायोज्य हीटिंग दर | 10-150 ℃ / एच |
| 7 | समायोज्य शीतलन दर | 10-100 ℃ / एच |
| 8 | ताप क्षेत्र | 1 क्षेत्र |
| 9 | तापमान माप सटीकता | ≤±1℃ |
| 10 | पूर्ण शक्ति गैस की खपत | 8m3/एच |
| 11 | गैस पाइप लाइन की मांग | 27m3/एच |
| 12 | हवा की खपत | 351m3/एच |
| 13 | तापमान एकरूपता | ≤±10℃ |
| 14 | प्रभावी कार्य आकार |
2500 * 1000 * 800 मिमी (ऊंचाई में सपोर्ट आयरन प्लेट शामिल नहीं है) |
| 15 | भट्ठी चूल्हा आकार |
2800 * 1400 * 1300 मिमी (ऊंचाई में सपोर्ट आयरन प्लेट शामिल है) |
| 16 | बोगी लदान क्षमता | ≥1500 किग्रा |
| 17 | बर्नर की मात्रा और मॉडल | 3 पीसी, एजीएस 65 एचबी, 90 किलोवाट / एच |
| 18 | तापमान नियंत्रण विधि | खुफिया तापमान नियंत्रक, 10 इंच टच स्क्रीन, सीमेंस पीएलसी और मैनुअल कंट्रोल;फर्नेस डोर लिफ्टिंग और बोगी मूविंग का रिमोट कंट्रोल। |
| 19 | तापमान रिकॉर्ड | K टाइप थर्मल कपल |
| 20 | बोगी चलती गति | 6-8 मी / मिनट |
| 21 | बोगी बिजली की आपूर्ति | धातु टैंक श्रृंखला बिजली की आपूर्ति |
| 22 | फर्नेस डोर सील विधि | इलेक्ट्रिक पुश रॉड प्रेशर द्वारा कसकर सील करें |
| 23 | भट्टी का अस्तर | गर्मी प्रतिरोधी सभी फाइबर संरचना |
| 24 | भट्ठी का दरवाजा खोलने की विधि | इलेक्ट्रिक होइस्ट द्वारा, स्पीड 6-8m/min |
| 25 | खपत सूचकांक | पूर्ण भार पर ताप क्षमता η≥40% |
| 26 | भट्ठी के दरवाजे की सतह का तापमान | ≤55 ℃ + कमरे का तापमान |
