| Brand Name: | WONDERY |
| Model Number: | RT3-70-6 |
| MOQ: | 1 सेट |
| कीमत: | TO BE NEGOTIATED |
| Delivery Time: | 3-5 कार्य दिवस |
| Payment Terms: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |

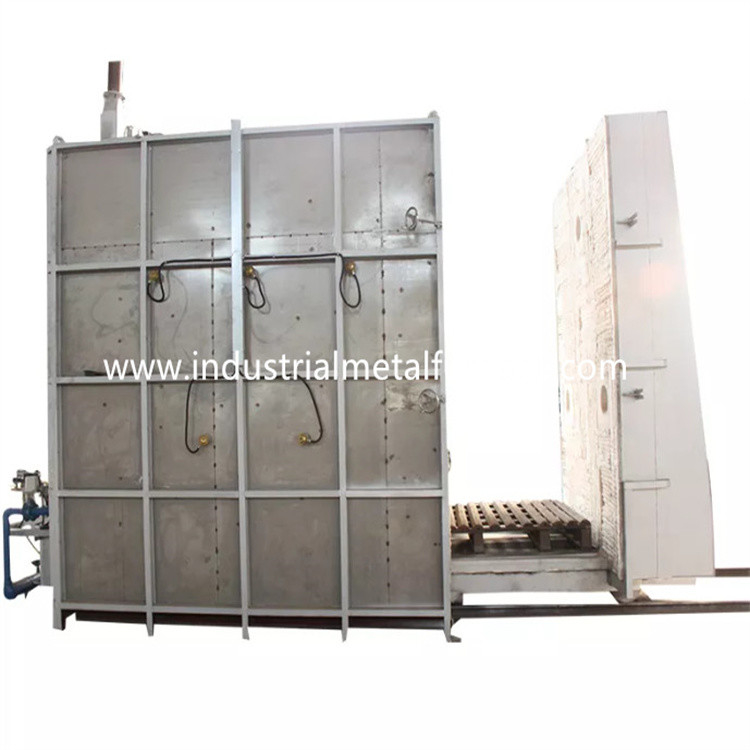

2000×900×600mm इलेक्ट्रिकल बोगी चूल्हा टेंपरिंग फर्नेस
1. आवेदन
RT3-70-6 विद्युत बोगी चूल्हा भट्टी मुख्य रूप से उपयोग की जाती है
टेम्परिंग, स्ट्रक्चरल स्टील, कास्ट स्टील, स्प्रिंग स्टील और टूल स्टील।
2. संरचनात्मक परिचय
RT3-70-6 बोगी चूल्हा भट्टी में मुख्य रूप से भट्टी होती है
शरीर, अस्तर, भट्ठी दरवाजा और दरवाजा संपीड़न प्रणाली, बोगी, हीटिंग
तत्व, परिसंचरण उपकरण और तापमान नियंत्रण प्रणाली।
2.1 फरअच्छा शरीर
बोगी चूल्हा भट्टी डिजाइन बॉडी स्टील संरचना से बनाई गई है
10-12 # अनुभागीय स्टील और ≥3 मिमी स्टील प्लेट।साइड पिलर और बैक
खंभे सेक्शनल स्टील से बने होते हैं, और सेक्शनल के साथ मजबूत होते हैं
स्टील ब्रेसिंग।भट्ठी की बाहरी दीवार को दो परतों में चित्रित किया गया है
प्राइमर, और कोटिंग पेंट की 2 परतें।भट्टी का प्रमुख भाग है
गर्मी प्रतिरोधी पेंट के साथ चित्रित।
2.2 परत
होलसेल बोगी चूल्हा भट्टी बॉडी एक ऑल-फाइबर सिस्टम के साथ बनाई गई है।
उपयोग की जाने वाली अस्तर सामग्री गुणवत्ता वाले एल्यूमीनियम फाइबर है जो गोल स्टील भागों द्वारा तय की जाती है।
एल्यूमीनियम फाइबर ब्लॉकों में पूर्व-संपीड़ित होते हैं (संपीड़न गुरुत्वाकर्षण:
≥230 किग्रा / एम 3) और फिर गोल स्टेनलेस स्टील द्वारा भट्ठी के शरीर के लिए तय किया गया
भागों।इस अपवर्तक अस्तर संरचना में कम गर्मी चालकता के फायदे हैं,
मजबूत विरोधी सदमे क्षमता, और विरोधी क्षरण।अस्तर की कुल मोटाई होती है
240 मिमी।सिलिकेट एल्यूमीनियम फाइबर 950 ℃ के अधिकतम तापमान का प्रतिरोध करता है।
2.3 भट्ठी दरवाजा और दरवाजा अप-डाउन सिस्टम
होलसेल कार बॉटम फर्नेस डोर में ऑल-फाइबर लाइनिंग और स्टील शामिल है
संरचना आवरण।दरवाजा फ्रेम 10 मिमी स्टील प्लेट से बना है।दरवाजा बना हुआ है
सिलिकेट एल्यूमीनियम फाइबर ब्लॉक के साथ भट्ठी के शरीर के समान।
भट्ठी की समग्र संरचना गर्म होने पर अपना आकार बनाए रखती है।
ड्राइविंग दरवाजा की विधि:भट्ठी का दरवाजा विद्युत रूप से ऊपर की ओर उठा हुआ है और
फहराने से नीचे।और यह वसंत द्वारा सील कर दिया गया है।
2.4 बोगी
बोगी में बोगी फ्रेम, पहिए, रिफ्रैक्टरी ब्रिकलेइंग बॉडी,
गर्मी प्रतिरोधी बोगी फेस प्लेट, हीटिंग तत्व, और बोगी ड्राइविंग तंत्र।
बोगी संरचना: बोगी फ्रेम 14# बीम और 10 मिमी स्टील प्लेट्स से बना है।
बोगी पूर्ण भार पर बिना विरूपण के लंबे समय तक काम कर सकती है।
पहिया: पहियों को ZG55 # स्टील कास्टिंग से बनाया गया है।ट्रांसमिशन शाफ्ट है
45 # स्टील से बना है, और यह हीट ट्रीटेड है।ट्रांसमिशन बेअरिंग भारी है
वजन सहन करने के लिए पिलर बियरिंग टाइप करें।कुल 4 जोड़ी पहिए हैं, और प्रत्येक
पहिये का व्यास 240mm है।
ब्रिकलेइंग बॉडी: बोगी को उच्च एल्यूमिना रिफ्रैक्टरी ईंटों के संयोजन से बनाया गया है,
प्रकाश आग रोक ईंटें, और गर्मी संरक्षण ईंटें।बोगी की ईंट बनाने वाली बॉडी
हीटिंग तत्वों की आसान स्थापना के लिए हीटिंग तत्वों की स्थापना स्लॉट है।
प्रभावित भागों और भार वहन करने वाले क्षेत्र को विशेष रूप से भारी प्रकार के उच्च के साथ ब्रिकेट किया जाता है
एल्यूमीनियम आग रोक ईंटें।दुर्दम्य अस्तर के लिए भी खाली जगह बची है
गर्म होने पर विस्तार।
बोगी फेस प्लेट को CrMnN, 30mm के साथ कास्ट किया गया है।अधिकतम तापमान≤950 ℃।यह है
विरूपण और क्रैकिंग के बिना दीर्घकालिक उपयोग।
सीलिंग: फर्नेस डोर और फर्नेस बॉडी और बोगी के बीच की सील अधिक महत्वपूर्ण है।
भट्ठी के दरवाजे और भट्ठी के शरीर के बीच की सील वसंत संपीड़न संरचना को गोद लेती है।
बोगी और फर्नेस बॉडी के बीच की सील विशेष आकार की ईंट और फाइबर की सील होती है
कपास ब्लॉक।
2.5 ताप तत्व
ताप तत्व: 0Cr25AL5 प्रतिरोध सर्पिल-आकार मिश्र धातु प्रतिरोध स्ट्रिप्स हैं
5 साइड वॉल, टू साइड वॉल, बैक वॉल, फर्नेस डोर और बोगी बॉटम में माउंटेड।
प्रतिरोध स्ट्रिप्स विशेष सांचों के माध्यम से निर्मित होते हैं, और इसमें स्थापित होते हैं
चीनी मिट्टी के बरतन नाखूनों द्वारा भट्टी की दीवार।और फाइबर के बीच एक चीनी मिट्टी के बरतन गैसकेट है
शॉर्ट-सर्किट से बचने के लिए दीवार और प्रतिरोध स्ट्रिप्स।1 हीटिंग जोन हैं।सभी
लीड-आउट कंडक्टर बार φ16 0Cr25AL5 सामग्री से बने होते हैं।
2.6 विद्युत नियंत्रण प्रणाली
तापमान नियंत्रण: भट्ठी नियंत्रित करने के लिए बुद्धिमान तापमान नियंत्रक को गोद लेती है
तापमान जिसमें आदर्श पीआईडी पैरामीटर की गणना करने के लिए स्व-ट्यूनिंग फ़ंक्शन है और
तापमान स्थिरता प्राप्त करें।तापमान नियंत्रक के कार्य हैं
अधिक तापमान अलार्म और थर्मल युगल टूटना संरक्षण।
भट्ठी के बीच संबंध को नियंत्रित करने के लिए 1 तापमान नियंत्रण क्षेत्र है
तापमान और मोटर आंदोलनों।प्रत्येक जोन एक अधिक तापमान अलार्म के साथ सेट है।
हीटिंग लूप डबल-दिशा SCR और ट्रिगर नियंत्रण को अपनाता है।शक्ति है
समय आनुपातिक विनियमन तरीके से विनियमित।
कंट्रोल एक्चुएशन सिस्टम एक बड़ी-शक्ति ट्रिगर है जो एक रेडिएटर के साथ पूर्ण होता है
और एक एयर कूलिंग सिस्टम।एक एयर स्विच भी है।हीटिंग लूप सुसज्जित है
एमीटर, वाल्टमीटर, हीटिंग तत्व ऑन-ऑफ इंडिकेटर, पावर-ऑन इंटरलॉक सुरक्षा के साथ,
और सुरक्षित अर्थिंग उपाय।
आंदोलन नियंत्रण: नियंत्रण प्रणाली मुख्य रूप से दरवाजे के ऊपर-नीचे आंदोलन को नियंत्रित करती है,
डोर कम्प्रेशन, और डोर इन-आउट मूवमेंट।साथ ही आंदोलन जरूरी हैं
ऑपरेशन सुरक्षा सुनिश्चित करने के लिए जुड़ा हुआ है।
2.7 गर्म हवा परिसंचारी प्रणाली:
यह मुख्य रूप से भट्ठी में एक केन्द्रापसारक प्रशंसक और एक एयर गाइड प्लेट से बना है।
ताप तत्व द्वारा उत्सर्जित ऊष्मा समान रूप से प्रभावी कार्य क्षेत्र में प्रवाहित होती है
पवन गाइड प्लेट के माध्यम से परिसंचारी पंखा।एयर गाइड प्लेट 1Cr18Ni9 से बनी है,
और पंखा और शाफ्ट 1Cr18Ni9Ti से बने हैं।के सामान्य उपयोग को सुनिश्चित करने के लिए
बियरिंग्स, शीतलन विधि एयर कूलिंग है।
गाइड डिवाइस: यह मुख्य रूप से भट्ठी में परिसंचारी पंखे द्वारा उत्पन्न हवा को प्रसारित करता है
गाइड प्लेट की दिशा में भट्ठी में प्रभावी ढंग से, ताकि हवा को अंदर किया जा सके
भट्ठी तेजी से संवहन का उत्पादन करती है, ताकि तापमान एकरूपता के लक्ष्य को प्राप्त किया जा सके।
विंड गाइड प्लेट और फ्रेमवर्क की सामग्री सभी 304 स्टेनलेस स्टील प्लेट से बनी है।
मुक्त सुनिश्चित करने के लिए एयर गाइड प्लेट और फ्रेमवर्क एक जंगम तरीके से जुड़े हुए हैं
उच्च तापमान के तहत एयर गाइड प्लेट का विस्तार, और यह मरम्मत के लिए सुविधाजनक है और
रखरखाव।
3.मुख्य तकनीकी पैरामीटर
| नहीं। | वस्तु | तकनीकी मापदंड |
| 1 | मूल्यांकित शक्ति | 70KW+5% (1-100%) समायोज्य |
| 2 | बिजली की आपूर्ति | 380 वी, 3 पी, 50 हर्ट्ज |
| 3 | रेटेड तापमान |
650 ℃ (सामान्य कामकाजी तापमान: 500-600 ℃) |
| 4 | नियंत्रण क्षेत्र | 1 क्षेत्र |
| 5 | प्रभावी कार्य आकार | 2000 × 900 × 600 मिमी (एल × डब्ल्यू × एच) |
| 6 | काम के हिस्से | φ430 × 690 मिमी, प्रति बैच 4 पीसी |
| 7 | ताप तत्व कनेक्शन | Ｙ |
| 8 | तापमान एकरूपता | ± 5 ℃ |
| 9 | तापमान माप सटीकता | ± 2 ℃ |
| 10 | खाली भट्टी बिजली की खपत | ≤18% |
| 11 | तापमान नियंत्रण विधि | एससीआर, पीआईडी नियामक;अधिक तापमान अलार्म के साथ हुआबैंग तापमान नियंत्रक; |
| 12 | भट्ठी की सतह के तापमान में वृद्धि | <45 ℃ |
| 13 | गर्म करने वाला तत्व | 0Cr25AL5 |
| 14 | बोगी फेस प्लेट | सीआरएमएनएन, 30 मिमी |
| 15 | लोड करने की विधि | बोगी पर उत्पाद लोड किया जाता है, और फिर बोगी भट्टी में चली जाती है |
| 16 | भट्टी का अस्तर | मानक आग रोक फाइबर |
| 17 | भट्ठी का दरवाजा खोलने की विधि | विद्युत लहरा ऊपर-नीचे, वसंत द्वारा सील |
| 18 | बोगी मूविंग विधि | 2.2KW साइक्लोइडल पिन गियर स्पीड रिड्यूसर द्वारा |
| 19 | घूमता हुआ पंखा | 2.2KW एयर कूलिंग केन्द्रापसारक प्रशंसक |
| 20 | एयर गाइड प्लेट | 304 स्टेनलेस स्टील प्लेट, 2 मिमी |
4. आपूर्ति का दायरा
| नहीं। | वस्तु | मात्रा | टिप्पणियाँ |
| 1 | फर्नेस बॉडी | 1 सेट | जिसमें पंखा और स्टेनलेस स्टील एयर गाइड प्लेट शामिल है |
| 2 | बोगी | 1 सेट | बोगी फेस प्लेट सहित |
| 3 | विद्युत ड्राइविंग प्रणाली | 2 सेट | बोगी के लिए 1 सेट और दरवाजे के लिए 1 सेट |
| 4 | गर्म करने वाला तत्व | 1 सेट | प्रतिरोध पट्टी 0Cr25AL5 |
| 5 | तापमान नियंत्रण प्रणाली | 1 भट्टी का सेट | |
| 6 | नियंत्रण कैबिनेट | 1 पीसी | |
| 7 | तापमान नियंत्रक | 1 पीसी | |
| 8 | एससीआर | 3 पीसीएस | |
| 9 | मुआवजा लीड तार | 20 मीटर | |
| 10 | थर्मल युगल | 1 पीसी | 0-1000 |
| 11 | विद्युत उपकरण | 1 सेट | एससीआर, एयर स्विच, एमीटर, वाल्टमीटर, हीट रिले और स्विच |
5. अवयव उत्पत्ति
| नहीं। | वस्तु | मूल |
| 1 | तापमान नियंत्रक | हुआबांग, चांगझौ |
| 2 | एससीआर | वेइसाइट, जियांगसू |
| 3 | प्रतिरोध पट्टी | शोगैंग, बीजिंग |
| 4 | गर्मी संरक्षण सामग्री | मिनये, शेडोंग |
| 5 | कम करने | हुआबांग, चांगझौ, चीन |
| 6 | विद्युत उपकरण | चिंट/डेलिक्सी |
| 7 | चूल्हे की थाली | जियांडा, झिंगहुआ, चीन |
| 8 | घूमता हुआ पंखा | डेनयांग, जिआंगसु |
| 9 | स्टेनलेस स्टील प्लेट | ताई स्टील |
| 10 | टच स्क्रीन | 10 इंच, एमसीजीएस |
