1200 × 1200 × 600 मिमी इलेक्ट्रिकल बोगी चूल्हा शमन फर्नेस
1. आवेदन
RT3-75-12 विद्युत बोगी चूल्हा भट्टी मुख्य रूप से उपयोग की जाती है
क्वेंचिंग, स्ट्रक्चरल स्टील, कास्ट स्टील, स्प्रिंग स्टील और टूल स्टील।
2. संरचनात्मक परिचय
RT3-75-12 बोगी चूल्हा भट्टी में मुख्य रूप से भट्टी शामिल है
बॉडी, लाइनिंग, फर्नेस डोर और डोर कम्प्रेशन सिस्टम, बोगी, सीलिंग
तंत्र, हीटिंग तत्व, तापमान नियंत्रण प्रणाली।
2.1 फरअच्छा शरीर
बोगी चूल्हा भट्टी बॉडी स्टील संरचना 8-10 # अनुभागीय से बनाई गई है
स्टील और ≥3mm स्टील प्लेट।साइड पिलर और बैक पिलर से बने हैं
अनुभागीय स्टील, और अनुभागीय स्टील ब्रेसिंग के साथ प्रबलित होते हैं।बाहरी
भट्ठी की दीवार को प्राइमर की 2 परतों और प्राइमर की 2 परतों के साथ चित्रित किया गया है
कोटिंग पेंट।भट्ठी का मुख्य भाग गर्मी प्रतिरोधी पेंट के साथ चित्रित किया गया है।
2.2परत
कार बॉटम फर्नेस सप्लायर एक ऑल-फाइबर सिस्टम के साथ बनाया गया है।अस्तर
उपयोग की जाने वाली सामग्री गुणवत्ता वाले एल्यूमीनियम फाइबर है जो गोल स्टील भागों द्वारा तय की जाती है।
एल्यूमीनियम फाइबर ब्लॉकों में पूर्व-संपीड़ित होते हैं (संपीड़न गुरुत्वाकर्षण:
≥230 किग्रा / एम 3) और फिर गोल स्टेनलेस स्टील द्वारा भट्ठी के शरीर के लिए तय किया गया
भागों।इस दुर्दम्य अस्तर संरचना में कम गर्मी के फायदे हैं
चालकता, मजबूत विरोधी सदमे क्षमता, और विरोधी क्षरण।अस्तर है
350 मिमी की कुल मोटाई।सिलिकेट एल्यूमीनियम फाइबर अधिकतम प्रतिरोध करता है
1260 ℃ का तापमान।

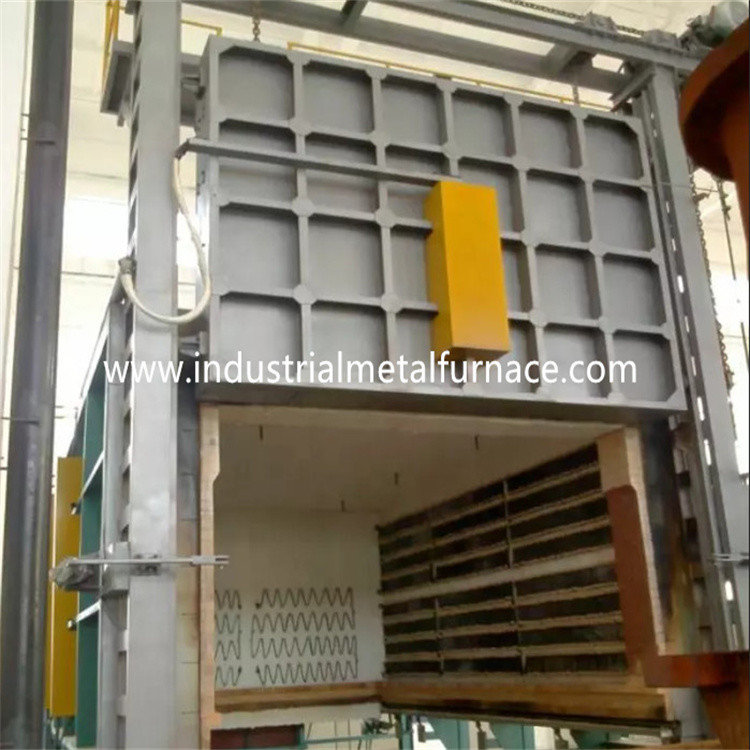

2.3फर्नेस दरवाजा और दरवाजा अप-डाउन सिस्टम
उच्च तापमान बोगी चूल्हा भट्टी का दरवाजा सभी फाइबर से युक्त होता है
अस्तर और इस्पात संरचना आवरण।डोर फ्रेम 12mm स्टील प्लेट से बना है।
अस्तर भट्ठी के समान ही उच्च एल्यूमीनियम फाइबर ब्लॉक के साथ बनाया गया है
शरीर।भट्टी की समग्र संरचना गर्म होने पर अपना आकार बनाए रखती है।
ड्राइविंग दरवाजा की विधि:भट्ठी का दरवाजा विद्युत रूप से ऊपर की ओर उठा हुआ है और
विद्युत लहरा द्वारा नीचे की ओर।और इसे भट्टी के दरवाजे सेल्फ-वेट द्वारा सील कर दिया जाता है।
2.4 बोगीऔर सीलिंग तंत्र
बोगी में बोगी फ्रेम, पहिए, रिफ्रैक्टरी ब्रिकलेइंग बॉडी,
गर्मी प्रतिरोधी बोगी फेस प्लेट और बोगी ड्राइविंग तंत्र।
बोगी संरचना: बोगी फ्रेम 12# बीम और 12 मिमी स्टील से बना है
प्लेटें।बोगी पूर्ण भार पर बिना विरूपण के लंबे समय तक काम कर सकती है।
पहिया: पहियों को ZG55 # स्टील कास्टिंग से बनाया गया है।संचरण
शाफ्ट 45 # स्टील से बना है, और यह गर्मी का इलाज है।संचरण असर
भार वहन करने के लिए भारी प्रकार के खंभे का है।कुल 4 हैं
पहियों की, और प्रत्येक पहिया 240 मिमी व्यास का है।
ब्रिकलेइंग बॉडी: बोगी को उच्च एल्यूमिना के संयोजन से बनाया गया है
आग रोक ईंटें, हल्की आग रोक ईंटें, और गर्मी संरक्षण ईंटें।
बोगी की ब्रिकलेइंग बॉडी में आसान के लिए हीटिंग एलिमेंट्स इंस्टॉलेशन स्लॉट है
हीटिंग तत्वों की स्थापना।प्रभावित भाग और वजन असर
क्षेत्र विशेष रूप से भारी प्रकार के उच्च एल्यूमीनियम आग रोक ईंटों के साथ ब्रिक किए गए हैं।
गर्म होने पर आग रोक अस्तर के विस्तार के लिए खाली जगह भी बची है।
स्ट्रिप शेप बोगी फेस प्लेट को ZG35Cr24Ni7SiN, 30mm के साथ कास्ट किया गया है।
अधिकतम तापमान≤1200 ℃।इसका बिना विरूपण के दीर्घकालिक उपयोग है और
खुर।
सीलिंग: फर्नेस डोर और फर्नेस बॉडी और बोगी के बीच सील अधिक होती है
महत्वपूर्ण।भट्ठी के दरवाजे और भट्ठी के शरीर के बीच की सील भट्ठी को गोद लेती है
दरवाजा आत्म-वजन संपीड़न संरचना।बोगी और भट्टी के बीच सील
शरीर विशेष आकार की ईंट, फाइबर कपास ब्लॉक और रेत डबल सील की मुहर है।
2.5 ताप तत्व
ताप तत्व: 0Cr27AL7Mo2 प्रतिरोध गलियारा आकार मिश्र धातु प्रतिरोध
स्ट्रिप्स को दो तरफ की दीवारों में लगाया जाता है।प्रतिरोध पट्टियों के माध्यम से उत्पादन किया जाता है
विशेष साँचे, और चीनी मिट्टी के बरतन नाखूनों द्वारा भट्ठी की दीवार में स्थापित किए जाते हैं।और वहाँ
फाइबर दीवार और प्रतिरोध पट्टियों के बीच एक पोर्सिलेन गैसकेट है जिससे बचना चाहिए
शार्ट सर्किट।सिरेमिक शिकंजा और गैसकेट उच्च एल्यूमीनियम सामग्री से बने होते हैं
पर्याप्त शक्ति और सेवा जीवन सुनिश्चित करने के लिए उच्च तापमान पर पाप किया जाता है।वहाँ
1 हीटिंग जोन हैं।सभी लीड-आउट कंडक्टर बार φ16 0Cr27AL7Mo से बने होते हैं
सामग्री।
2.6 विद्युत नियंत्रण प्रणाली
तापमान नियंत्रण: भट्ठी नियंत्रित करने के लिए बुद्धिमान तापमान नियंत्रक को गोद लेती है
तापमान जिसमें आदर्श पीआईडी पैरामीटर की गणना करने के लिए स्व-ट्यूनिंग फ़ंक्शन है
और एक तापमान स्थिरता प्राप्त करें।तापमान नियंत्रक के कार्य हैं
अधिक तापमान अलार्म और थर्मल युगल टूटना संरक्षण।
भट्ठी के बीच संबंध को नियंत्रित करने के लिए 1 तापमान नियंत्रण क्षेत्र है
तापमान और मोटर आंदोलनों।प्रत्येक क्षेत्र को एक अधिक तापमान के साथ सेट किया गया है
खतरे की घंटी।हीटिंग लूप डबल-दिशा SCR और ट्रिगर नियंत्रण को अपनाता है।
शक्ति को समय आनुपातिक विनियमन तरीके से विनियमित किया जाता है।
कंट्रोल एक्चुएशन सिस्टम एक बड़ी-शक्ति ट्रिगरिंग है जो एक के साथ पूर्ण होता है
रेडिएटर और एयर कूलिंग सिस्टम।एक एयर स्विच भी है।हीटिंग लूप है
एमीटर, वाल्टमीटर, हीटिंग तत्व ऑन-ऑफ इंडिकेटर, पावर-ऑन से लैस है
इंटरलॉक सुरक्षा, और सुरक्षित अर्थिंग उपाय।
आंदोलन नियंत्रण: नियंत्रण प्रणाली मुख्य रूप से दरवाजे के ऊपर-नीचे आंदोलन को नियंत्रित करती है,
डोर कम्प्रेशन, और डोर इन-आउट मूवमेंट।साथ ही आंदोलन जरूरी हैं
ऑपरेशन सुरक्षा सुनिश्चित करने के लिए जुड़ा हुआ है।
3.मुख्य तकनीकी पैरामीटर
| नहीं। | वस्तु | तकनीकी मापदंड |
| 1 | मूल्यांकित शक्ति | 75KW+5% (1-100%) समायोज्य |
| 2 | बिजली की आपूर्ति | 380 वी, 3 पी, 50 हर्ट्ज |
| 3 | रेटेड तापमान | 1200 ℃ |
| 4 | खाली भट्ठी का तापमान बढ़ने की गति | ≤2 घंटे |
| 5 | नियंत्रण क्षेत्र | 1 क्षेत्र, स्वतंत्र तापमान नियंत्रण |
| 6 | प्रभावी कार्य आकार | 1200 × 1200 × 600 मिमी (एल × डब्ल्यू × एच) |
| 7 | भट्ठी का कुल आकार | 2260 × 2100 × 1900 मिमी (एल × डब्ल्यू × एच), ऊंचाई भट्ठी के दरवाजे के फ्रेम को बाहर करती है |
| 8 | लंबाई जब बोगी भट्टी से बाहर निकलती है | 5100 मिमी |
| 9 | ताप तत्व कनेक्शन | Ｙ |
| 10 | तापमान एकरूपता | ± 10 ℃ |
| 11 | तापमान माप सटीकता | ± 1 ℃ |
| 12 | खाली भट्टी बिजली की खपत | ≤18% |
| 13 | तापमान नियंत्रण विधि | एससीआर, पीआईडी नियामक;शिमडेन (जापान) 485 संचार बंदरगाह के साथ तापमान नियंत्रक;10.1 इंच की टच स्क्रीन जो ऐतिहासिक डेटा, भंडारण प्रौद्योगिकी, यू डिस्क निर्यात, स्क्रीनशॉट और अन्य कार्यों को अधिक तापमान अलार्म के साथ रिकॉर्ड कर सकती है |
| 14 | भट्ठी की सतह के तापमान में वृद्धि | <45 ℃ |
| 15 | गर्म करने वाला तत्व | 0Cr27AL7Mo2 |
| 16 | बोगी फेस प्लेट | ZG35Cr24Ni7SiN गर्मी प्रतिरोधी स्टील, 30 मिमी मोटी |
| 17 | लोड करने की विधि | बोगी पर उत्पाद लोड किया जाता है, और फिर बोगी भट्टी में चली जाती है |
| 18 | भट्टी का अस्तर | उच्च तापमान आग रोक फाइबर |
| 19 | भट्ठी का दरवाजा खोलने की विधि | 1 टन इलेक्ट्रिक होइस्ट अप-डाउन, फर्नेस डोर सेल्फ-वेट द्वारा सील किया गया |
| 20 | बोगी मूविंग विधि | 1.5KW साइक्लोइडल पिन गियर स्पीड रिड्यूसर द्वारा |
