इलेक्ट्रिकल बोगी चूल्हा फर्नेस हीट ट्रीटमेंट 1500 × 1000 × 1000 मिमी स्ट्रक्चरल स्टील

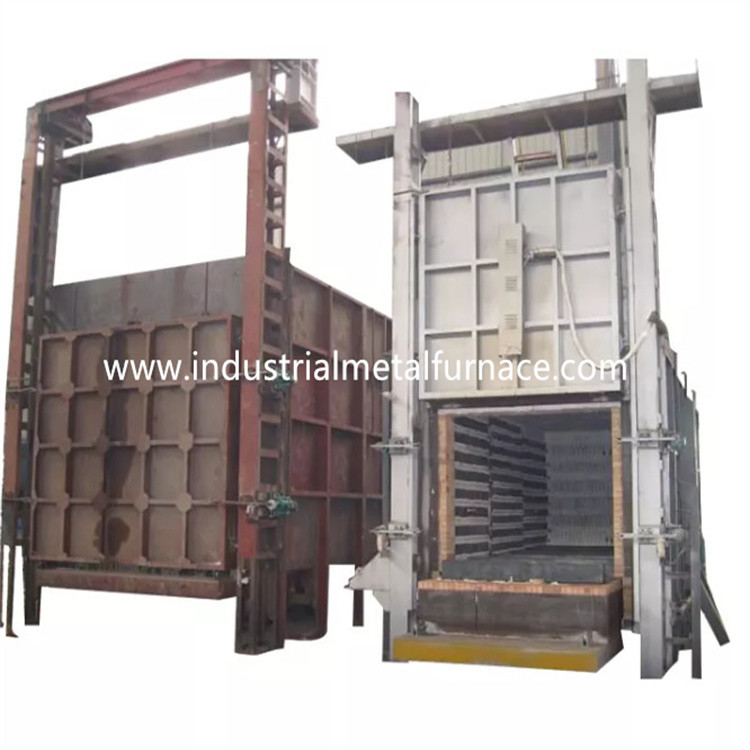

1500 × 1000 × 1000 मिमी विद्युत बोगी चूल्हा भट्ठी

1. आवेदन

RT3-110-11 इलेक्ट्रिक बोगी चूल्हा भट्टी मुख्य रूप से उपयोग की जाती है

एनीलिंग, शमन और इस्पात भागों के सामान्यीकरण, कास्टिंग के लिए

भागों और स्टेनलेस स्टील भागों, आदि

2.संरचनात्मक परिचय

RT3-110-11 बोगी चूल्हा भट्टी में मुख्य रूप से भट्टी शामिल है

खोल, अस्तर, भट्ठी दरवाजा, भट्ठी दरवाजा उठाने तंत्र और दरवाजा

संपीड़न तंत्र, बोगी, बोगी कर्षण तंत्र, सीलिंग

फर्नेस बॉडी और बोगी, हीटिंग एलीमेंट और फिक्स्ड डिवाइस के बीच,

और तापमान नियंत्रण प्रणाली।

2.1 फरनेसशंख

इलेक्ट्रिक रेजिस्टेंस कार बॉटम फर्नेस बॉडी स्टील स्ट्रक्चर बनाया गया है

8-10 # सेक्शनल स्टील और ≥3 मिमी स्टील प्लेट्स से।साइड पिलर और बैक

खंभे सेक्शनल स्टील से बने होते हैं, और सेक्शनल स्टील के साथ मजबूत होते हैं

ब्रेसिंग।भट्ठी की बाहरी दीवार को प्राइमर की 2 परतों से रंगा गया है,

और कोटिंग पेंट की 2 परतें।भट्ठी के मुख्य भाग को पेंट किया गया है

गर्मी प्रतिरोधी पेंट।

2.2 अस्तर

गैस कार बॉटम फर्नेस बॉडी को ऑल-फाइबर सिस्टम के साथ बनाया गया है।

उपयोग की जाने वाली अस्तर सामग्री गुणवत्ता वाले एल्यूमीनियम फाइबर है जो गोल स्टील भागों द्वारा तय की जाती है।

एल्यूमीनियम फाइबर ब्लॉकों में पूर्व-संपीड़ित होते हैं (संपीड़न गुरुत्वाकर्षण:

≥230 किग्रा / मी³) और उसके बाद गोल स्टेनलेस स्टील भागों द्वारा फर्नेस बॉडी के लिए तय किया गया।

इस अपवर्तक अस्तर संरचना में कम गर्मी चालकता के फायदे हैं,

मजबूत विरोधी सदमे क्षमता, और विरोधी क्षरण।अस्तर की कुल मोटाई होती है

325 मिमी की।सिलिकेट एल्यूमीनियम फाइबर अधिकतम तापमान का प्रतिरोध करता है

1260 ℃।फाइबर फास्टनर स्टेनलेस स्टील से बने होते हैं।

2.3 भट्ठी दरवाजा और दरवाजा अप-डाउन सिस्टम

तेजी से शमन गर्मी उपचार भट्ठी के दरवाजे में सभी फाइबर अस्तर शामिल हैं

और इस्पात संरचना आवरण।भट्ठी का खोल 12 मिमी स्टील प्लेट से बना है

चौखट।दरवाजा सिलिकेट एल्यूमीनियम फाइबर ब्लॉक के समान बनाया गया है

कि भट्ठी शरीर के लिए।भट्ठी की समग्र संरचना इसके आकार को बनाए रखती है

गर्म करते समय।

ड्राइविंग दरवाजा की विधि:भट्ठी का दरवाजा विद्युत रूप से ऊपर की ओर उठा हुआ है और

फहराने से नीचे।और यह भट्ठी के दरवाजे के स्व-वजन से सील कर दिया गया है।

2.4 बोगी

बोगी में बोगी फ्रेम, पहिए, रिफ्रैक्टरी ब्रिकलेइंग बॉडी,

गर्मी प्रतिरोधी बोगी चूल्हा प्लेट, हीटिंग तत्व और बोगी ड्राइविंग तंत्र।

बोगी संरचना: बोगी फ्रेम 12 मिमी स्टील प्लेट और 12# स्टील से बना है

खुशी से उछलना।बोगी पूर्ण भार पर बिना विरूपण के लंबे समय तक काम कर सकती है।

पहिया: पहियों को ZG55 # स्टील कास्टिंग से बनाया गया है।ट्रांसमिशन शाफ्ट है

45 # स्टील से बना है, और यह हीट ट्रीटेड है।संचरण असर का है

वजन सहन करने के लिए भारी प्रकार के खंभे।कुल 2 जोड़ी पहिए हैं,

और प्रत्येक पहिया 240 मिमी व्यास का है।बोगी मोटरयुक्त है।और ड्राइविंग मोटर

स्टार्ट-अप पर जड़ता को दूर करने के लिए ब्रेकिंग स्पीड रिडक्शन डिवाइस से लैस है

और आंदोलन बंद करो।बोगी की अधिक यात्रा से बचने के लिए 2 लिमिट स्विच हैं।

ब्रिकलेइंग बॉडी: बोगी को उच्च एल्यूमिना के भारी संयोजन के साथ बनाया गया है

आग रोक ईंटें, हल्की आग रोक ईंटें, और गर्मी संरक्षण ईंटें।प्रभावित

भागों और भार वहन करने वाले क्षेत्र को विशेष रूप से भारी प्रकार के उच्च के साथ ब्रिकेट किया जाता है

एल्यूमीनियम आग रोक ईंटें।दुर्दम्य अस्तर के लिए भी खाली जगह बची है

गर्म होने पर विस्तार।

बोगीचूल्हातश्तरी: 30 मिमी मोटी ZG35Cr24Ni7SiN गर्मी प्रतिरोधी स्टील कास्टिंग

अधिकतम कामकाजी तापमान≤1200 ℃ के साथ भाग।यह तराजू को गिरने से रोक सकता है

हीटिंग तत्व स्लॉट जो शॉर्ट सर्किट का निर्माण करेगा।

बोगी मूविंग मैकेनिज्म: बोगी में सेल्फ मूविंग मेथड है।कम करने वाला

गियर बोगी व्हील को चलने के लिए प्रेरित करता है।बोगी की गति सुचारू और स्थिर है।

फर्नेस डोर, फर्नेस बॉडी और बोगी के बीच सीलिंग: के बीच सीलिंग

भट्ठी का दरवाजा और भट्ठी का शरीर स्व-वजन दबाव कसने के माध्यम से होता है

तंत्र।बोगी और फर्नेस बॉडी के बीच सीलिंग पूरी हो चुकी है

नरम विशेष आकार की ईंटें और फाइबर कपास ब्लॉक।

2.5 ताप तत्व

ताप तत्व: 0Cr27AL7Mo2 प्रतिरोध सर्पिल-आकार मिश्र धातु प्रतिरोध

स्ट्रिप्स को 2 साइड की दीवारों, पीछे की दीवार, भट्टी के दरवाजे और बोगी के तल में लगाया जाता है।

प्रतिरोध स्ट्रिप्स विशेष सांचों के माध्यम से निर्मित होते हैं, और इसमें स्थापित होते हैं

चीनी मिट्टी के बरतन नाखूनों द्वारा भट्ठी की दीवार।और बीच में एक चीनी मिट्टी के बरतन गैसकेट है

शॉर्ट-सर्किट से बचने के लिए फाइबर दीवार और प्रतिरोध स्ट्रिप्स।1 हीटिंग जोन हैं।

सभी लीड-आउट कंडक्टर बार φ16 0Cr27AL7Mo2 सामग्री से बने होते हैं।

2.6 विद्युत नियंत्रण प्रणाली

तापमान नियंत्रण: भट्ठी बुद्धिमान तापमान नियंत्रक को अपनाती है

आदर्श की गणना करने के लिए स्व-ट्यूनिंग फ़ंक्शन वाले तापमान को नियंत्रित करें

पीआईडी ​​​​पैरामीटर और एक तापमान स्थिरता प्राप्त करें।तापमान नियंत्रक

अधिक तापमान अलार्म और थर्मल युगल टूटना संरक्षण के कार्य हैं।

भट्ठी के बीच संबंध को नियंत्रित करने के लिए 1 तापमान नियंत्रण क्षेत्र है

तापमान और मोटर आंदोलनों।प्रत्येक जोन एक के साथ सेट है

अधिक तापमान अलार्म।

A. प्रक्रिया की आवश्यकताओं के अनुसार, तापमान वृद्धि कार्यक्रम निर्धारित किया जाता है

बुद्धिमान उपकरण और नियंत्रण के लिए प्रत्येक तापमान क्षेत्र में वितरित किया गया।

कॉल करें और इसी प्रक्रिया को संपादित करें, निचले स्तर पर सिग्नल भेजें, और

ऊपरी यंत्र से प्रत्येक क्षेत्र का तापमान एकत्र करें।

B. जब ऑपरेशन के लिए मुख्य बिजली की आपूर्ति चालू होती है, तो उपकरण सामान्य रूप से होगा

बुद्धिमान में निर्धारित कार्यक्रम प्रक्रिया के अनुसार विद्युत भट्टी को नियंत्रित करें

यंत्र।

(2) पावर कंट्रोल: यह हाई-पावर ट्रिगर सिस्टम को अपनाता है, जो रेडिएटर से लैस होता है और

एयर कूलिंग सिस्टम का एक पूरा सेट।इलेक्ट्रिक हीटिंग तत्वों का प्रत्येक समूह होगा

इलेक्ट्रिक हीटिंग तत्वों के एमीटर, वोल्टमीटर और ऑन-ऑफ संकेत से लैस,

सुरक्षित उपयोग सुनिश्चित करने के लिए इंटरलॉकिंग सुरक्षा और सुरक्षित ग्राउंडिंग उपायों पर शक्ति के साथ।

भट्ठी के दरवाजे की लिफ्टिंग और बोगी की आवाजाही सभी नियंत्रण में पूरी की जाती है

अलमारी।प्रत्येक क्रिया और पॉवर ऑन के बीच विश्वसनीय विद्युत इंटरलॉकिंग है

इलेक्ट्रिक हीटिंग सिस्टम के साथ इंटरलॉकिंग सुरक्षा।

3.मुख्य तकनीकी पैरामीटर
