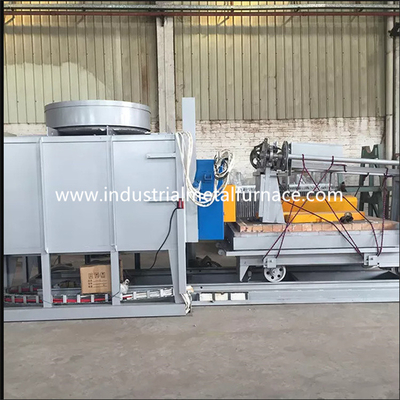

1200 डिग्री सेल्सियस इलेक्ट्रिक बोगी चूल्हा हीट ट्रीटमेंट
मेटल कास्ट स्टील पार्ट्स के लिए फर्नेस कार बॉटम टाइप
1. आवेदन
RT2-260-12 इलेक्ट्रिक बोगी चूल्हा भट्टी मुख्य रूप से है
इस्पात संरचना भागों, कच्चा इस्पात भागों के ताप उपचार के लिए उपयोग किया जाता है,
शाफ्ट बार भागों, उपकरण इस्पात उत्पादों, आदि। गर्मी उपचार भट्ठी
शमन, तड़के, सामान्यीकरण, एनीलिंग और अन्य के लिए व्यापक रूप से उपयोग किया जाता है
प्रक्रियाओं।
2. मुख्य तकनीकी पैरामीटर
| नहीं। | वस्तु | तकनीकी मापदंड |
| 1 | मूल्यांकित शक्ति | 260Kw+5% (1-100%) समायोज्य |
| 2 | बिजली की आपूर्ति | 380 वी, 3 पी, 50 हर्ट्ज |
| 3 | अधिकतम कार्य तापमान | 1200 ℃ |
| 4 | नियंत्रण क्षेत्र | 2 जोन |
| 5 | प्रभावी कार्य आकार | 2500 × 1500 × 1200 मिमी (एल × डब्ल्यू × एच) |
| 6 | ताप तत्व कनेक्शन | Ｙ |
| 7 | तापमान एकरूपता | ≤±10℃ |
| 8 | तापमान माप सटीकता | ± 2 ℃ |
| 9 | खाली भट्टी बिजली की खपत | ≤18% |
| 10 | तापमान नियंत्रण विधि | एससीआर, पीआईडी नियामक;अधिक तापमान अलार्म के साथ गुओलोंग तापमान नियंत्रक; |
| 11 | भट्ठी की सतह के तापमान में वृद्धि | <50 ℃ |
| 12 | गर्म करने वाला तत्व | 0Cr27AL7Mo2 (स्ट्रिप) 5-वॉल हीटिंग |
| बोगी फेस प्लेट | G30, 35mm मोटाई, गर्मी प्रतिरोधी स्टील | |
| 13 | लोड करने की विधि | बोगी पर उत्पाद लोड किया जाता है, और फिर बोगी भट्टी में चली जाती है |
| 14 | भट्ठी का दरवाजा खोलने की विधि | विद्युत लहरा ऊपर-नीचे, वसंत द्वारा सील |
| 15 | बोगी मूविंग विधि | रिड्यूसर द्वारा |
| 16 | बोगी ड्राइविंग पावर | 4KW |
| 17 | भट्टी का अस्तर | उच्च तापमान जिरकोनियम एल्यूमीनियम आग रोक फाइबर |
3. संरचनात्मक परिचय
धातु के लिए RT2-260-12 फर्नेस हीट ट्रीटमेंट में मुख्य रूप से फर्नेस शामिल है
शरीर, अस्तर, भट्ठी दरवाजा और दरवाजा संपीड़न प्रणाली, बोगी, हीटिंग
तत्व, और तापमान नियंत्रण प्रणाली।
2.1 फरअच्छा शरीर
थोक शरीर इस्पात संरचना से बना है
10-12 # अनुभागीय स्टील और ≥3 मिमी स्टील प्लेट।
2.2परत
होलसेल कार बॉटम फर्नेस बॉडी एक ऑल-फाइबर सिस्टम के साथ बनाई गई है।
उपयोग की जाने वाली अस्तर सामग्री गुणवत्ता वाले जिरकोनियम है जिसमें एल्यूमीनियम फाइबर होते हैं
गोल स्टील भागों।एल्यूमीनियम फाइबर ब्लॉकों में पूर्व-संपीड़ित होते हैं
(संपीड़न गुरुत्वाकर्षण: ≥230 किग्रा / मी3) और उसके बाद गोल करके फर्नेस बॉडी के लिए तय किया गया
स्टेनलेस स्टील भागों।इस दुर्दम्य अस्तर संरचना में निम्न के फायदे हैं
गर्मी चालकता, मजबूत विरोधी सदमे क्षमता, और विरोधी क्षरण।अस्तर में एक है
370 मिमी की कुल मोटाई।सिलिकेट एल्यूमीनियम फाइबर अधिकतम प्रतिरोध करता है
1260 ℃ का तापमान।गोल स्टील निर्धारण भागों की सामग्री 1Cr13 है।
2.3फर्नेस दरवाजा और दरवाजा अप-डाउन सिस्टम
कार के नीचे की भट्टी के दरवाजे में सभी फाइबर अस्तर और स्टील संरचना शामिल है
आवरण।
ड्राइविंग दरवाजा की विधि:भट्ठी का दरवाजा विद्युत रूप से ऊपर की ओर उठा हुआ है और
फहराने से नीचे।और यह वसंत द्वारा सील कर दिया गया है।
2.4 बोगी
बोगी में बोगी फ्रेम, पहिए, रिफ्रैक्टरी ब्रिकलेइंग बॉडी,
गर्मी प्रतिरोधी बोगी फेस प्लेट, हीटिंग तत्व, और बोगी ड्राइविंग तंत्र।
बोगी संरचना: बोगी फ्रेम 14# बीम और 10 मिमी स्टील प्लेट्स से बना है।
बोगी पूर्ण भार पर बिना विरूपण के लंबे समय तक काम कर सकती है।
पहिया: पहियों को ZG55 # स्टील कास्टिंग से बनाया गया है।ट्रांसमिशन शाफ्ट है
45 # स्टील से बना है, और यह हीट ट्रीटेड है।संचरण असर का है
वजन सहन करने के लिए भारी प्रकार के खंभे।कुल 2 जोड़ी पहिए हैं,
और प्रत्येक पहिया 300 मिमी व्यास का है।बोगी मोटरयुक्त है।और ड्राइविंग
मोटर जड़ता को दूर करने के लिए ब्रेकिंग स्पीड रिडक्शन डिवाइस से लैस है
स्टार्ट-अप और स्टॉप मूवमेंट।ओवर-ट्रैवल से बचने के लिए 2 लिमिट स्विच हैं
बोगी का।
ब्रिकलेइंग बॉडी: बोगी को उच्च एल्यूमिना के भारी संयोजन के साथ बनाया गया है
आग रोक ईंटें, हल्की आग रोक ईंटें, और गर्मी संरक्षण ईंटें।ईंट-पत्थर
बोगी की बॉडी में आसानी से इंस्टालेशन के लिए हीटिंग एलिमेंट्स इंस्टालेशन स्लॉट है
तापन तत्व।प्रभावित भागों और भार वहन करने वाले क्षेत्र को विशेष रूप से ब्रिकेट किया जाता है
भारी प्रकार के उच्च एल्यूमीनियम आग रोक ईंटों के साथ।के लिए खाली जगह भी बची है
गर्म होने पर अपवर्तक अस्तर विस्तार।
बोगी मूविंग मैकेनिज्म: बोगी में सेल्फ मूविंग मेथड है।कम करने वाला
गियर बोगी व्हील को चलने के लिए प्रेरित करता है।बोगी की गति सुचारू और स्थिर है।
फर्नेस डोर, फर्नेस बॉडी और बोगी के बीच सीलिंग: के बीच सीलिंग
भट्ठी का दरवाजा और भट्ठी का शरीर वसंत के माध्यम से है।बोगी के बीच सीलिंग
और भट्ठी का शरीर नरम विशेष आकार की ईंटों और फाइबर कपास ब्लॉक के माध्यम से होता है।
2.5 ताप तत्व
ताप तत्व: 0Cr27AL7Mo2 प्रतिरोध सर्पिल-आकार मिश्र धातु प्रतिरोध स्ट्रिप्स
2 साइड वॉल, बैक वॉल, फर्नेस डोर और बोगी बॉटम में लगे होते हैं।प्रतिरोध
स्ट्रिप्स विशेष सांचों के माध्यम से निर्मित होते हैं, और भट्ठी की दीवार में स्थापित होते हैं
चीनी मिट्टी के बरतन नाखून।और फाइबर दीवार और के बीच एक चीनी मिट्टी के बरतन गैसकेट है
शॉर्ट-सर्किट से बचने के लिए प्रतिरोध स्ट्रिप्स।2 हीटिंग जोन हैं।सभी लीड-आउट
कंडक्टर बार φ16 0Cr27AL7Mo2 सामग्री से बने होते हैं।
2.6 विद्युत नियंत्रण प्रणाली, 1 सेट
तापमान नियंत्रण: धातु के लिए गर्मी उपचार के लिए भट्टी शंघाई गुओलोंग को अपनाती है
बुद्धिमान तापमान नियंत्रक तापमान को नियंत्रित करने के लिए जिसमें स्व-ट्यूनिंग है
गणना करने का कार्य आदर्श पीआईडी पैरामीटर और तापमान स्थिरता प्राप्त करें।
तापमान नियंत्रक अधिक तापमान अलार्म और थर्मल के कार्य हैं
युगल टूटना संरक्षण।
