650 डिग्री सेल्सियस एनीलिंग टेम्परिंग हीट
क्रैंकशाफ्ट के लिए ट्रीटमेंट फर्नेस कार बॉटम फर्नेस
1. आवेदन
गर्मी उपचार भट्टी का उपयोग मुख्य रूप से प्रक्रियाओं के लिए किया जाता है जैसे
एनीलिंग, तड़के, शमन, सामान्यीकरण, आदि।
RT3-320-6 विद्युत बोगी चूल्हा भट्टी मुख्य रूप से है
कार्बन स्टील की एनीलिंग और टेम्परिंग प्रक्रियाओं के लिए उपयोग किया जाता है,
मिश्र धातु इस्पात क्रैंकशाफ्ट।
2.मुख्य तकनीकी पैरामीटर
| नहीं। | वस्तु | तकनीकी मापदंड |
| 1 | मूल्यांकित शक्ति | 320KW+5% (1-100%) समायोज्य |
| 2 | बिजली की आपूर्ति |
480 वी, 3 पी, 60 हर्ट्ज; एकल चरण वोल्टेज: 110-120 वी |
| 3 | रेटेड तापमान |
650 ℃ (सामान्य कामकाजी तापमान: 500-600 ℃) |
| 4 | खाली भट्ठी का तापमान बढ़ने की गति | ≤1h 500 ℃ तक गर्म करना |
| 5 | नियंत्रण क्षेत्र | 3 जोन |
| 6 | प्रभावी कार्य आकार | 5200 × 1800 × 1200 मिमी (एल × डब्ल्यू × एच) |
| 7 | संपूर्ण आकार |
5900 × 2700 × 2650 मिमी (एल × डब्ल्यू × एच) बोगी के अंदर और बाहर की आवाजाही के लिए आवश्यक लंबाई 12800 मिमी है; प्रशंसक मोटर सहित ऊंचाई: 3150 मिमी; चौखट सहित ऊंचाई: 4400 मिमी; |
| 8 | ताप तत्व कनेक्शन | Ｙ |
| 9 | तापमान एकरूपता | ± 8 ℃ |
| 10 | तापमान माप सटीकता | ± 2 ℃ |
| 11 | खाली भट्टी बिजली की खपत | ≤18% |
| 12 | तापमान नियंत्रण विधि |
एससीआर (अनुकूलित दबाव प्रतिरोधी प्रकार); पीआईडी नियामक; Huibang तापमान नियंत्रक (अनुकूलित) अधिक तापमान अलार्म के साथ; तापमान वृद्धि वक्र (अनुकूलित) रिकॉर्ड करने के लिए 7 इंच रंगीन स्क्रीन पेपरलेस रिकॉर्डर |
| 13 | भट्ठी की सतह के तापमान में वृद्धि | <40 ℃ |
| 14 | गर्म करने वाला तत्व | 0Cr25AL5 (पट्टी) (अनुकूलित 480V) |
| 15 | बोगी सतह प्लेट | CrMnN गर्मी प्रतिरोधी स्टील, 30 मिमी मोटी |
| 16 | लोड करने की विधि | बोगी पर उत्पाद लोड किया जाता है, और फिर बोगी भट्टी में चली जाती है |
| 17 | भट्टी का अस्तर | मानक आग रोक फाइबर |
| 18 | भट्ठी का दरवाजा खोलने की विधि | 2ton इलेक्ट्रिक होइस्ट अप-डाउन, स्प्रिंग द्वारा सील (अनुकूलित 480V) |
| 19 | बोगी मूविंग विधि | 5.5KW साइक्लोइडल पिन गियर स्पीड रिड्यूसर भट्टी के अंदर और बाहर चलता है (अनुकूलित 480V) |
| 20 | घूमता हुआ पंखा |
4KW एयर कूलिंग फैन, 3 सेट; प्रत्येक पंखे का प्रवाह: 5500m3 / h; हवा का दबाव: 1200Pa (अनुकूलित 480V) |
3. संरचनात्मक परिचय

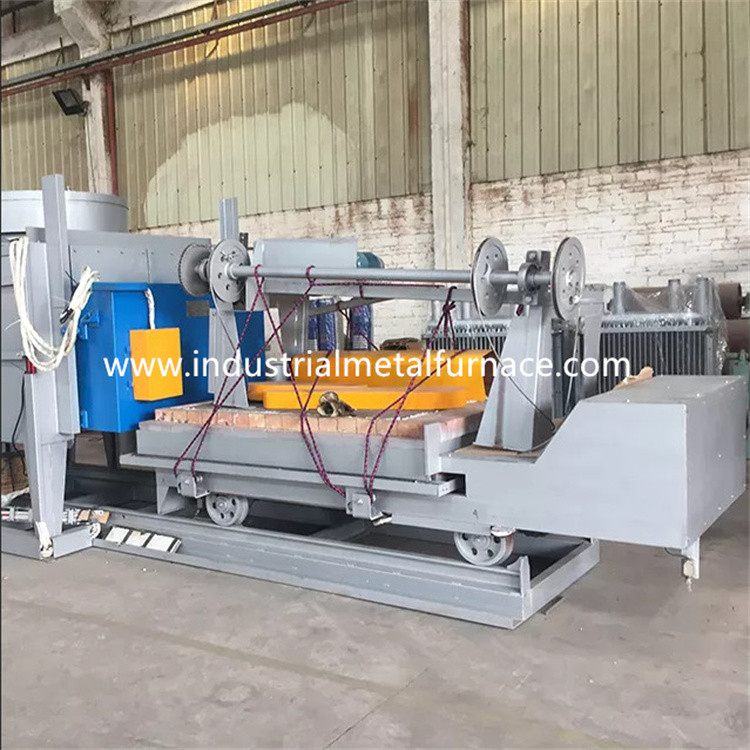

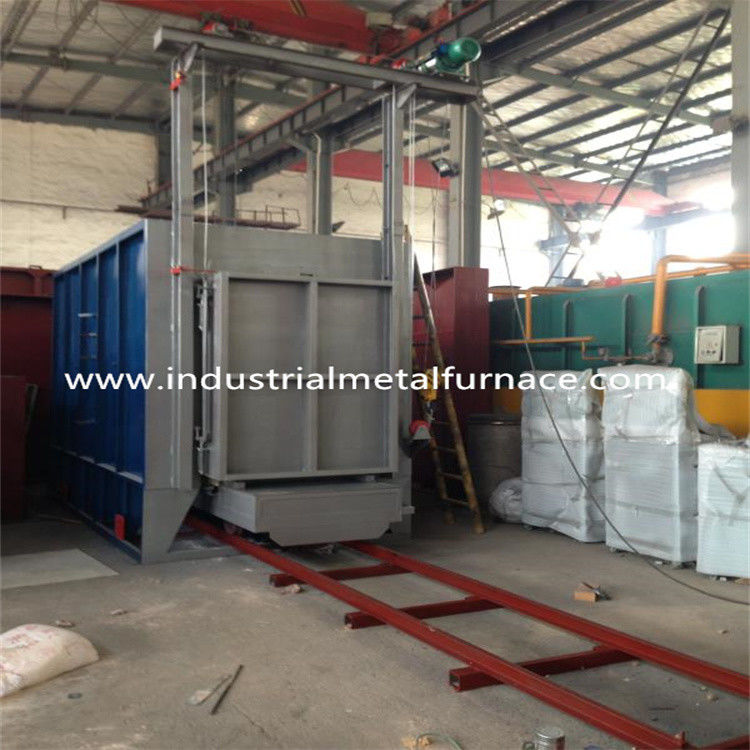

RT3-320-6 बोगी चूल्हा भट्टी मुख्य रूप से शामिल है
फर्नेस बॉडी, लाइनिंग, फर्नेस डोर और डोर लिफ्टिंग मैकेनिज्म,
भट्ठी दरवाजा संपीड़न तंत्र, बोगी और ड्राइंग तंत्र,
फर्नेस बॉडी और बोगी, हीटिंग एलिमेंट और फिक्स्ड डिवाइस के बीच सील,
भट्ठी तापमान स्वचालित नियंत्रण प्रणाली।
परत
उच्च तापमान बोगी चूल्हा भट्टी का शरीर एक पूर्ण-फाइबर प्रणाली के साथ बनाया गया है।
उपयोग की जाने वाली अस्तर सामग्री गुणवत्ता वाले एल्यूमीनियम फाइबर है जो गोल स्टील भागों द्वारा तय की जाती है।
एल्यूमीनियम फाइबर ब्लॉकों में पूर्व-संपीड़ित होते हैं (संपीड़न गुरुत्वाकर्षण:
≥230 किग्रा / एम 3) और फिर गोल स्टेनलेस स्टील भागों द्वारा भट्ठी के शरीर के लिए तय किया गया।
इस अपवर्तक अस्तर संरचना में कम गर्मी चालकता के फायदे हैं,
मजबूत विरोधी सदमे क्षमता, और विरोधी क्षरण।अस्तर की कुल मोटाई होती है
260 मिमी।सिलिकेट एल्यूमीनियम फाइबर 100 ℃ के अधिकतम तापमान का प्रतिरोध करता है।
गर्म हवा परिसंचारी प्रणाली:
गर्मी उपचार भट्ठी मुख्य रूप से भट्ठी में तीन अक्षीय प्रवाह प्रशंसकों से युक्त होती है।
हीटिंग तत्व द्वारा उत्सर्जित गर्मी समान रूप से प्रभावी कार्य क्षेत्र में उड़ा दी जाती है
परिसंचारी पंखे द्वारा विंड गाइड प्लेट के माध्यम से।एयर गाइड प्लेट 1Cr18Ni9 से बनी है,
और पंखा और शाफ्ट 1Cr18Ni9Ti से बने हैं।बीयरिंगों के सामान्य उपयोग को सुनिश्चित करने के लिए,
शीतलन विधि वायु शीतलन है।
