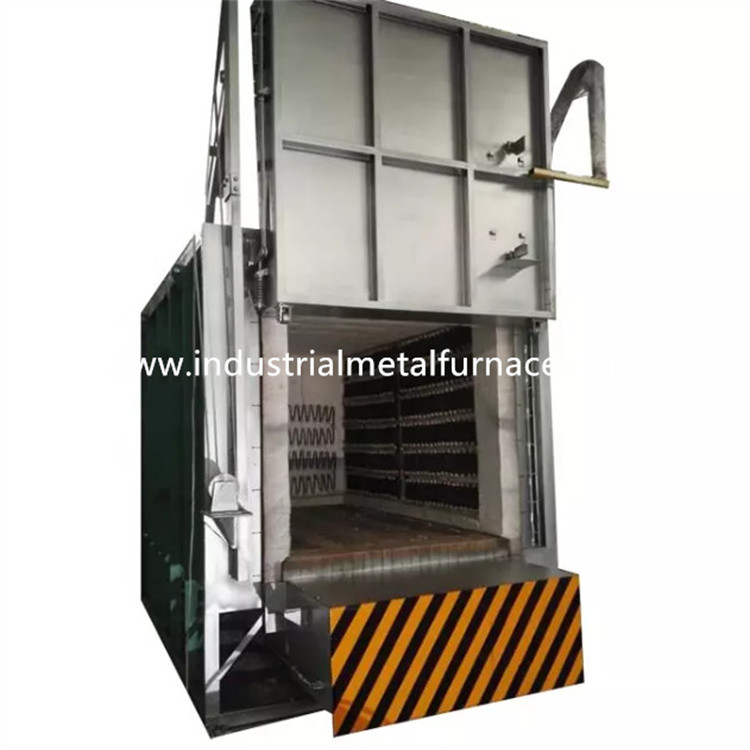

3500 × 1600 × 1600 मिमी 1200 डिग्री सेल्सियस औद्योगिक
इलेक्ट्रिक बोगी चूल्हा भट्टी धातु के पुर्जों का ताप उपचार
1. आवेदन
RT3-380-12 इलेक्ट्रिक बोगी हीट ट्रीट फर्नेस मुख्य रूप से है
इस्पात संरचना भागों, कच्चा इस्पात भागों के ताप उपचार के लिए उपयोग किया जाता है,
शाफ्ट बार भागों, उपकरण स्टील उत्पादों, आदि।
2.संरचनात्मक परिचय
RT3-380-12 बोगी चूल्हा भट्टी मुख्य रूप से शामिल है
भट्ठी शरीर, अस्तर, भट्ठी दरवाजा और दरवाजा संपीड़न प्रणाली,
बोगी, हीटिंग तत्व, और तापमान नियंत्रण प्रणाली।
2.1 फरअच्छा शरीर
होलसेल कार बॉटम फर्नेस बॉडी स्टील स्ट्रक्चर बनाया गया है
8-12 # सेक्शनल स्टील और ≥3 मिमी स्टील प्लेट्स से।पार्श्व स्तंभ
और पीछे के खंभे अनुभागीय स्टील से बने होते हैं, और प्रबलित होते हैं
अनुभागीय स्टील ब्रेसिंग के साथ।भट्टी की बाहरी दीवार को रंगा गया है
प्राइमर की 2 परतों और कोटिंग पेंट की 2 परतों के साथ।का प्रमुख भाग है
भट्ठी को गर्मी प्रतिरोधी पेंट से चित्रित किया गया है।
2.2परत
एनीलिंग बोगी चूल्हा भट्टी बॉडी एक ऑल-फाइबर सिस्टम के साथ बनाई गई है।
उपयोग की जाने वाली अस्तर सामग्री गुणवत्ता वाले एल्यूमीनियम फाइबर है जो गोल स्टील भागों द्वारा तय की जाती है।
एल्यूमीनियम फाइबर ब्लॉकों में पूर्व-संपीड़ित होते हैं (संपीड़न गुरुत्वाकर्षण:
≥230 किग्रा / मी3) और उसके बाद गोल स्टेनलेस स्टील भागों द्वारा फर्नेस बॉडी के लिए तय किया गया।
इस अपवर्तक अस्तर संरचना में कम गर्मी चालकता के फायदे हैं,
मजबूत विरोधी सदमे क्षमता, और विरोधी क्षरण।अस्तर की कुल मोटाई होती है
350 मिमी।सिलिकेट एल्यूमीनियम फाइबर 1360 ℃ के अधिकतम तापमान का प्रतिरोध करता है।
गोल स्टील निर्धारण भागों की सामग्री 1Cr13 है।
2.3फर्नेस दरवाजा और दरवाजा अप-डाउन सिस्टम
टेम्परिंग कार बॉटम फर्नेस डोर में ऑल-फाइबर लाइनिंग और स्टील शामिल है
संरचना आवरण।डोर फ्रेम 10mm स्टील प्लेट और 12mm सेक्शनल से बना है
इस्पात।दरवाजा सिलिकेट एल्यूमीनियम फाइबर ब्लॉक के साथ उसी तरह बनाया गया है
भट्टी का शरीर।भट्टी की समग्र संरचना गर्म होने पर अपना आकार बनाए रखती है।
ड्राइविंग दरवाजा की विधि:भट्ठी का दरवाजा विद्युत रूप से ऊपर और नीचे की ओर उठा हुआ है
फहराने से।और यह वसंत द्वारा सील कर दिया गया है।
2.4 बोगी
बोगी में बोगी फ्रेम, पहिए, रिफ्रैक्टरी ब्रिकलेइंग बॉडी,
गर्मी प्रतिरोधी बोगी फेस प्लेट, हीटिंग तत्व, और बोगी ड्राइविंग तंत्र।
बोगी संरचना: बोगी फ्रेम 14# बीम और 12 मिमी स्टील प्लेट्स से बना है।
बोगी पूर्ण भार पर बिना विरूपण के लंबे समय तक काम कर सकती है।
पहिया: पहियों को ZG55 # स्टील कास्टिंग से बनाया गया है।ट्रांसमिशन शाफ्ट
45# स्टील से बना है, और यह हीट ट्रीटेड है।संचरण असर का है
वजन सहन करने के लिए भारी प्रकार के खंभे।कुल 3 जोड़ी पहिए हैं,
और प्रत्येक पहिया 300 मिमी व्यास का है।बोगी मोटरयुक्त है।और ड्राइविंग मोटर
स्टार्ट-अप पर जड़ता को दूर करने के लिए ब्रेकिंग स्पीड रिडक्शन डिवाइस से लैस है
और आंदोलन बंद करो।बोगी की अधिक यात्रा से बचने के लिए 2 लिमिट स्विच हैं।
ब्रिकलेइंग बॉडी: बोगी को उच्च एल्यूमिना के भारी संयोजन के साथ बनाया गया है
आग रोक ईंटें, हल्की आग रोक ईंटें, और गर्मी संरक्षण ईंटें।ईंट-पत्थर
बोगी की बॉडी में आसानी से इंस्टालेशन के लिए हीटिंग एलिमेंट्स इंस्टालेशन स्लॉट है
तापन तत्व।प्रभावित भागों और भार वहन करने वाले क्षेत्र को विशेष रूप से ब्रिकेट किया जाता है
भारी प्रकार के उच्च एल्यूमीनियम आग रोक ईंटों के साथ।के लिए खाली जगह भी बची है
गर्म होने पर अपवर्तक अस्तर विस्तार।
बोगी फेस प्लेट: 30mm मोटा Ni7N हीट रेज़िस्टेंट स्टील कास्टिंग पार्ट अधिकतम वर्किंग के साथ
तापमान≤1200 ℃।यह तराजू को हीटिंग तत्वों के स्लॉट में गिरने से रोक सकता है
जिससे शार्ट सर्किट हो जाएगा।
बोगी मूविंग मैकेनिज्म: बोगी में सेल्फ मूविंग मेथड है।कम करने वाला गियर
बोगी व्हील को हिलाने के लिए चलाता है।बोगी की गति सुचारू और स्थिर है।
फर्नेस डोर, फर्नेस बॉडी और बोगी के बीच सीलिंग: भट्ठी के बीच सीलिंग
दरवाजा और भट्ठी का शरीर वसंत के माध्यम से है।बोगी और के बीच सीलिंग
भट्ठी का शरीर नरम विशेष आकार की ईंटों और फाइबर कपास ब्लॉक के माध्यम से होता है।
2.5 ताप तत्व
ताप तत्व: 0Cr27AL7Mo2 प्रतिरोध सर्पिल-आकार मिश्र धातु प्रतिरोध स्ट्रिप्स
2 साइड की दीवारों में लगे होते हैं।प्रतिरोध स्ट्रिप्स विशेष सांचों के माध्यम से निर्मित होते हैं,
और चीनी मिट्टी के बरतन कीलों द्वारा भट्टी की दीवार में स्थापित किया जाता है।और एक चीनी मिट्टी के बरतन गैसकेट है
शॉर्ट-सर्किट से बचने के लिए फाइबर दीवार और प्रतिरोध स्ट्रिप्स के बीच।3 हीटिंग हैं
क्षेत्र।सभी लीड-आउट कंडक्टर बार φ16 0Cr27AL7Mo2 सामग्री से बने होते हैं।
2.6 विद्युत नियंत्रण प्रणाली
तापमान नियंत्रण: भट्ठी शंघाई गुओलोंग बुद्धिमान तापमान को गोद लेती है
नियंत्रक तापमान को नियंत्रित करने के लिए जिसकी गणना करने के लिए स्व-ट्यूनिंग फ़ंक्शन है
आदर्श पीआईडी पैरामीटर और तापमान स्थिरता प्राप्त करें।तापमान नियंत्रक
अधिक तापमान अलार्म और थर्मल युगल टूटना संरक्षण के कार्य हैं।
भट्ठी के बीच संबंध को नियंत्रित करने के लिए 3 तापमान नियंत्रण क्षेत्र हैं
तापमान और मोटर आंदोलनों।प्रत्येक जोन एक अधिक तापमान अलार्म के साथ सेट है।
हीटिंग लूप डबल-दिशा SCR और ट्रिगर नियंत्रण को अपनाता है।शक्ति है
समय आनुपातिक विनियमन तरीके से विनियमित।
कंट्रोल एक्चुएशन सिस्टम एक बड़ी-शक्ति ट्रिगर है जो एक रेडिएटर के साथ पूर्ण होता है
और एक एयर कूलिंग सिस्टम।एक एयर स्विच भी है।हीटिंग लूप सुसज्जित है
एमीटर, वाल्टमीटर, हीटिंग तत्व ऑन-ऑफ इंडिकेटर, पावर-ऑन इंटरलॉक सुरक्षा के साथ,
और सुरक्षित अर्थिंग उपाय।
आंदोलन नियंत्रण: नियंत्रण प्रणाली मुख्य रूप से दरवाजे के ऊपर-नीचे आंदोलन को नियंत्रित करती है,
डोर कम्प्रेशन, और डोर इन-आउट मूवमेंट।साथ ही आंदोलन जरूरी हैं
ऑपरेशन सुरक्षा सुनिश्चित करने के लिए जुड़ा हुआ है।
3.मुख्य तकनीकी पैरामीटर
| नहीं। | वस्तु | तकनीकी मापदंड |
| 1 | मूल्यांकित शक्ति | 380Kw+5% (1-100%) समायोज्य |
| 2 | बिजली की आपूर्ति | 380 वी, 3 पी, 50 हर्ट्ज |
| 3 | रेटेड तापमान | 1200 ℃ |
| 4 | नियंत्रण क्षेत्र | 3 जोन |
| 5 | प्रभावी कार्य आकार | 3500 × 1600 × 1600 मिमी (एल × डब्ल्यू × एच) |
| 6 | ताप तत्व कनेक्शन | Ｙ |
| 7 | तापमान एकरूपता | ≤±10℃ |
| 8 | तापमान माप सटीकता | ± 2 ℃ |
| 9 | खाली भट्टी बिजली की खपत | ≤18% |
| 10 | तापमान नियंत्रण विधि | एससीआर, पीआईडी नियामक;अधिक तापमान अलार्म के साथ गुओलोंग तापमान नियंत्रक; |
| 11 | भट्ठी की सतह के तापमान में वृद्धि | <50 ℃ |
| 12 | गर्म करने वाला तत्व | 0Cr27AL7Mo2 (पट्टी) |
| 13 | बोगी फेस प्लेट | Ni7N, 30mm मोटाई, गर्मी प्रतिरोधी स्टील |
| 14 | लोड करने की विधि | बोगी पर उत्पाद लोड किया जाता है, और फिर बोगी भट्टी में चली जाती है |
| 15 | भट्ठी का दरवाजा खोलने की विधि | विद्युत लहरा ऊपर-नीचे, वसंत द्वारा सील |
| 16 | बोगी मूविंग विधि | रिड्यूसर द्वारा |
| 17 | बोगी ड्राइविंग पावर | 4KW |
| 18 | भट्टी का अस्तर | उच्च तापमान आग रोक फाइबर |
