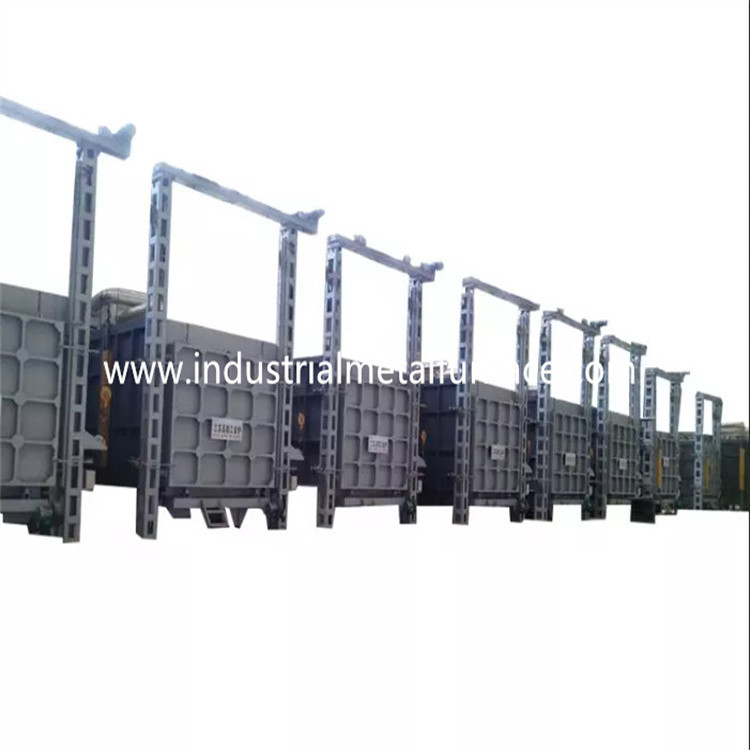

950 डिग्री सेल्सियस औद्योगिक इलेक्ट्रिक बोगी
स्टील पार्ट्स, शाफ्ट, रॉड और टूल्स के लिए चूल्हा फर्नेस
1. आवेदन
RT3-450-9 इलेक्ट्रिक हीट ट्रीट फर्नेस का मुख्य रूप से उपयोग किया जाता है
इस्पात भागों, स्टील कास्टिंग, शाफ्ट और छड़ का ताप उपचार,
उपकरण स्टील भागों।
2. मुख्य तकनीकी पैरामीटर
| नहीं। | वस्तु | तकनीकी मापदंड |
| 1 | मूल्यांकित शक्ति | 450Kw+5% (1-100%) समायोज्य |
| 2 | बिजली की आपूर्ति | 380 वी, 3 पी, 50 हर्ट्ज |
| 3 | रेटेड तापमान |
950 ℃ |
| 4 | नियंत्रण क्षेत्र | 3 जोन |
| 5 | प्रभावी कार्य आकार | 4500 × 2400 × 2400 मिमी (एल × डब्ल्यू × एच) |
| 6 | ताप तत्व कनेक्शन | Ｙ |
| 7 | तापमान एकरूपता | ≤±10℃ |
| 8 | तापमान माप सटीकता | ± 2 ℃ |
| 9 | खाली भट्टी बिजली की खपत | ≤18% |
| 10 | तापमान नियंत्रण विधि | एससीआर, पीआईडी नियामक;अधिक तापमान अलार्म के साथ गुओलोंग तापमान नियंत्रक; |
| 11 | भट्ठी की सतह के तापमान में वृद्धि | <45 ℃ + कमरे का तापमान |
| 12 | गर्म करने वाला तत्व | 0Cr25AL5 (पट्टी) |
| 13 | लोड करने की विधि | बोगी पर उत्पाद लोड किया जाता है, और फिर बोगी भट्टी में चली जाती है |
| 14 | भट्ठी का दरवाजा खोलने की विधि | विद्युत लहरा ऊपर-नीचे, वसंत द्वारा सील |
| 15 | बोगी मूविंग विधि | रिड्यूसर द्वारा |
| 16 | बोगी ड्राइविंग पावर | 5.5KW साइक्लोइडल पिन गियर स्पीड रिड्यूसर |
| 17 | भट्टी का अस्तर | आग रोक फाइबर |
3. संरचनात्मक परिचय
इलेक्ट्रिक हीट ट्रीटमेंट फर्नेस में मुख्य रूप से फर्नेस बॉडी होती है,
अस्तर, भट्ठी दरवाजा और दरवाजा संपीड़न प्रणाली, बोगी, हीटिंग
तत्व, और तापमान नियंत्रण प्रणाली।
छालअच्छा शरीर:
इलेक्ट्रिक रेजिस्टेंस कार बॉटम फर्नेस बॉडी स्टील स्ट्रक्चर है
10-12# सेक्शनल स्टील और ≥3mm स्टील प्लेट्स से बना है।पार्श्व स्तंभ
और पीछे के खंभे अनुभागीय स्टील से बने होते हैं, और इन्हें मजबूत किया जाता है
अनुभागीय स्टील ब्रेसिंग।भट्टी की बाहरी दीवार पर पेंट किया जाता है
प्राइमर की 2 परतें, और कोटिंग पेंट की 2 परतें।भट्टी का प्रमुख भाग
धातुओं के ताप उपचार के लिए ऊष्मा प्रतिरोधी पेंट से रंगा जाता है।
