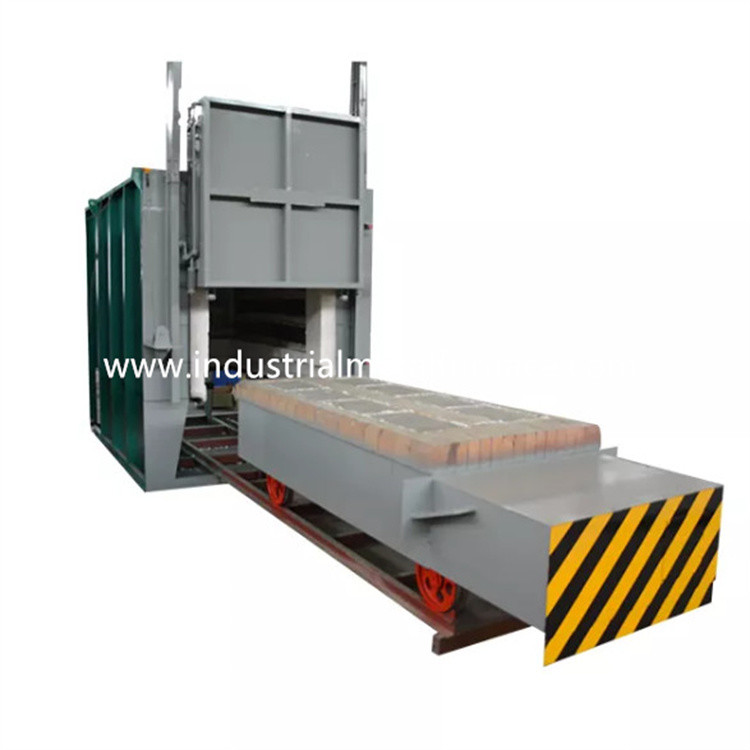

5000 × 2500 × 1500 मिमीउद्योगial इलेक्ट्रिकल बोगी हीट ट्रीटमेंट
पीएलसी नियंत्रण के साथ भट्टियां
1. आवेदन
RT3-600-12 इलेक्ट्रिक बोगी चूल्हा भट्टी मुख्य रूप से उपयोग की जाती है
इस्पात संरचना भागों, मिश्र धातु की एनीलिंग और समाधान गर्मी उपचार
भागों और स्टेनलेस स्टील भागों, आदि
2.मुख्य तकनीकी पैरामीटर
| नहीं। | वस्तु | तकनीकी मापदंड |
| 1 | मूल्यांकित शक्ति | 600KW (1-100%) समायोज्य |
| 2 | बिजली की आपूर्ति | 380 वी, 3 पी, 50 हर्ट्ज |
| 3 | रेटेड तापमान |
1250 ℃ (सामान्य कार्य तापमान: 850-1200 ℃) |
| 4 | गैर लोड भट्ठी तापमान वृद्धि गति | ≤2.5 घंटे |
| 5 | नियंत्रण क्षेत्र | 4 जोन |
| 6 | प्रभावी कार्य आकार | 5000 × 2500 × 1500 मिमी (एल × डब्ल्यू × एच) |
| 7 | फर्नेस समग्र आकार |
5800 × 3600 × 2950 मिमी (एल × डब्ल्यू × एच) ऊंचाई में भट्ठी के चौखट की ऊंचाई शामिल नहीं है |
| 8 | बोगी का कुल आकार | 6100 × 2600 × 950 मिमी (एल × डब्ल्यू × एच) |
| 9 | बोगी सहित फ्लोर एरिया अंदर और बाहर मूवमेंट लेंथ | 12500 * 3000 मिमी (एल * डब्ल्यू) |
| 10 | ताप तत्व कनेक्शन | Ｙ |
| 11 | तापमान एकरूपता | ± 10 ℃ |
| 12 | तापमान माप सटीकता | ± 1.5 ℃ |
| 13 | गैर लोड फर्नेस बिजली की खपत | ≤18% |
| 14 | तापमान नियंत्रण विधि |
एससीआर, पीआईडी नियामक;485 संचार इंटरफेस के साथ शिमाडेन तापमान नियंत्रक, 10.1 इंच टच स्क्रीन (यह ऐतिहासिक डेटा, भंडारण प्रक्रिया, यू डिस्क निर्यात, स्क्रीनशॉट और अन्य कार्यों को रिकॉर्ड कर सकता है, अति तापमान अलार्म के साथ) टच स्क्रीन + पीएलसी नियंत्रण: टच स्क्रीन ग्राहक के कंप्यूटर से जुड़ी होती है।संचार मोड: मोडबस टीसीपी इंटरफ़ेस।भट्ठी नियंत्रण कैबिनेट वास्तविक समय डेटा को ग्राहक के कंप्यूटर तक पहुंचाता है, और ग्राहक का कंप्यूटर दूर से भट्ठी के संचालन और ताप को नियंत्रित कर सकता है। |
| 15 | भट्ठी की सतह के तापमान में वृद्धि | <45 ℃ |
| 16 | गर्म करने वाला तत्व | 0Cr27AL7Mo2 (स्ट्रिप) एचआरई |
| 17 | बोगी फेस प्लेट | Cr25Ni20, 30mm मोटाई, गर्मी प्रतिरोधी स्टील |
| 18 | लोड करने की विधि | बोगी पर उत्पाद लोड किया जाता है, और फिर बोगी भट्टी में चली जाती है |
| 19 | भट्ठी का दरवाजा खोलने की विधि | 2ton इलेक्ट्रिक होइस्ट अप-डाउन, डोर सेल्फ-वेट द्वारा सील |
| 20 | बोगी मूविंग विधि | साइक्लोइडल पिन गियर स्पीड रिड्यूसर द्वारा |
| 21 | बोगी ड्राइविंग पावर | 5.5 kw |
| 22 | भट्टी का अस्तर | उच्च तापमान आग रोक फाइबर |
| 23 | भार क्षमता | 10 टन |
3.संरचनात्मक परिचय
RT3-600-12 बोगी चूल्हा ताप उपचार भट्टी मुख्य रूप से भट्टी खोल से युक्त होती है,
अस्तर, भट्ठी दरवाजा और दरवाजा संपीड़न प्रणाली, बोगी, हीटिंग तत्व
और निश्चित डिवाइस, और तापमान नियंत्रण प्रणाली।
3.1 विद्युत नियंत्रण प्रणाली
तापमान नियंत्रण: औद्योगिक धातु भट्टी के प्रत्येक ताप क्षेत्र का तापमान हो सकता है
अलग से नियंत्रित।
भट्ठी तापमान को नियंत्रित करने के लिए बुद्धिमान तापमान नियंत्रक को गोद लेती है
आदर्श पीआईडी पैरामीटर की गणना करने और तापमान स्थिरता प्राप्त करने के लिए स्व-ट्यूनिंग फ़ंक्शन।
तापमान नियंत्रक में अधिक तापमान अलार्म और थर्मल जोड़े का कार्य होता है
टूटना संरक्षण।
बोगी चूल्हा भट्टी के बीच संबंध को नियंत्रित करने के लिए 4 तापमान नियंत्रण क्षेत्र हैं
तापमान और मोटर आंदोलनों।प्रत्येक जोन एक अधिक तापमान अलार्म के साथ सेट है।
हीटिंग लूप डबल-दिशा SCR और ट्रिगर नियंत्रण को अपनाता है।शक्ति विनियमित है
समय आनुपातिक विनियमन तरीके से।
कंट्रोल एक्चुएशन सिस्टम एक बड़ी-शक्ति ट्रिगरिंग है जो एक रेडिएटर और एक के साथ पूरा होता है
वायु शीतलन प्रणाली।एक एयर स्विच भी है।हीटिंग लूप एमीटर से लैस है,
वाल्टमीटर, हीटिंग एलिमेंट ऑन-ऑफ इंडिकेटर, पावर-ऑन इंटरलॉक प्रोटेक्शन और सेफ अर्थिंग
पैमाने।
मूवमेंट कंट्रोल: कंट्रोल सिस्टम मुख्य रूप से डोर अप-डाउन मूवमेंट, डोर को नियंत्रित करता है
संपीड़न, और दरवाजा अंदर-बाहर आंदोलन।साथ ही आंदोलनों से अनिवार्य रूप से जुड़ा हुआ है
संचालन सुरक्षा सुनिश्चित करें।
