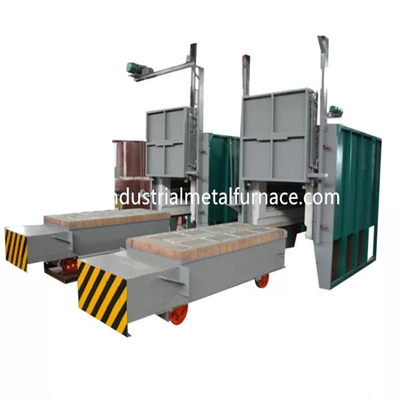

2200 × 1800 × 1000 मिमी कस्टमाइज़्ड इलेक्ट्रिक
शाफ्ट कास्ट स्टील मेटल पार्ट्स के लिए हीट ट्रीटमेंट फर्नेस
1. आवेदन
RT-210-12 इलेक्ट्रिक बोगी चूल्हा भट्टी का मुख्य रूप से उपयोग किया जाता है
इस्पात संरचना भागों, कच्चा इस्पात भागों, शाफ्ट का ताप उपचार
बार भागों, उपकरण स्टील उत्पादों, आदि।
2. संरचनात्मक परिचय
RT-210-12 बोगी चूल्हा भट्टी में मुख्य रूप से भट्टी शामिल है
शरीर, अस्तर, भट्ठी दरवाजा और दरवाजा संपीड़न प्रणाली, बोगी,
हीटिंग तत्व, और तापमान नियंत्रण प्रणाली।
2.1 फरअच्छा शरीर
कार बॉटम फर्नेस बॉडी स्टील स्ट्रक्चर बनाया गया है
8-10 # सेक्शनल स्टील और ≥3 मिमी स्टील प्लेट्स से।साइड पिलर और
पीछे के खंभे अनुभागीय स्टील से बने होते हैं, और इन्हें मजबूत किया जाता है
अनुभागीय स्टील ब्रेसिंग।भट्टी की बाहरी दीवार पर पेंट किया जाता है
प्राइमर की 2 परतें, और कोटिंग पेंट की 2 परतें।का प्रमुख भाग है
भट्ठी को गर्मी प्रतिरोधी पेंट से चित्रित किया गया है।
2.2परत
वें एवर्टिक हीट ट्रीटमेंट फर्नेस बॉडी एक ऑल-फाइबर सिस्टम के साथ बनाई गई है।
उपयोग की जाने वाली अस्तर सामग्री गुणवत्ता वाले एल्यूमीनियम फाइबर है जो गोल स्टील भागों द्वारा तय की जाती है।
एल्यूमीनियम फाइबर ब्लॉकों में पूर्व-संपीड़ित होते हैं (संपीड़न गुरुत्वाकर्षण:
≥230 किग्रा / मी3) और उसके बाद गोल स्टेनलेस स्टील भागों द्वारा फर्नेस बॉडी के लिए तय किया गया।
इस अपवर्तक अस्तर संरचना में कम गर्मी चालकता, मजबूत के फायदे हैं
विरोधी सदमे क्षमता, और विरोधी क्षरण।अस्तर की कुल मोटाई 325 मिमी है।
सिलिकेट एल्यूमीनियम फाइबर 1260 ℃ के अधिकतम तापमान का प्रतिरोध करता है।
गोल स्टील निर्धारण भागों की सामग्री 1Cr13 है।
2.3फर्नेस दरवाजा और दरवाजा अप-डाउन सिस्टम
हीट ट्रीटमेंट फर्नेस डोर में ऑल-फाइबर लाइनिंग होती है
और इस्पात संरचना आवरण।दरवाजा फ्रेम 10 मिमी स्टील प्लेट से बना है और
12 मिमी अनुभागीय स्टील।दरवाजा सिलिकेट एल्यूमीनियम फाइबर ब्लॉक के साथ ही बनाया गया है
जैसा कि फर्नेस बॉडी के लिए है।भट्ठी की समग्र संरचना इसके आकार को बनाए रखती है
गर्म करते समय।
ड्राइविंग दरवाजा की विधि:भट्ठी का दरवाजा विद्युत रूप से ऊपर और नीचे की ओर उठा हुआ है
फहराने से।और इसे भट्टी के दरवाजे सेल्फ-वेट द्वारा सील कर दिया जाता है।
2.4 बोगी
बोगी में बोगी फ्रेम, पहिए, रिफ्रैक्टरी ब्रिकलेइंग बॉडी, गर्मी प्रतिरोधी शामिल है
बोगी फेस प्लेट, हीटिंग तत्व, और बोगी ड्राइविंग तंत्र।
बोगी संरचना: बोगी फ्रेम 14# बीम और 12 मिमी स्टील प्लेट्स से बना है।बोगी
पूर्ण भार पर विरूपण के बिना लंबे समय तक काम कर सकता है।
पहिया: पहियों को ZG55 # स्टील कास्टिंग से बनाया गया है।ट्रांसमिशन शाफ्ट बना है
45# स्टील से, और यह हीट ट्रीटेड है।ट्रांसमिशन बेअरिंग हैवी टाइप पिलर का है
भार वहन करने वाला।कुल 2 जोड़ी पहिए हैं, और प्रत्येक पहिया व्यास का है
300 मिमी।बोगी मोटरयुक्त है।और ड्राइविंग मोटर ब्रेकिंग स्पीड से लैस है
स्टार्ट-अप और स्टॉप मूवमेंट पर जड़ता को दूर करने के लिए कमी डिवाइस।2 सीमाएँ हैं
बोगी की अधिक यात्रा से बचने के लिए स्विच करता है।
ब्रिकलेइंग बॉडी: बोगी उच्च एल्युमिना रिफ्रैक्टरी ईंटों के भारी संयोजन के साथ बनाया गया है,
प्रकाश आग रोक ईंटें, और गर्मी संरक्षण ईंटें।बोगी की ब्रिकलेइंग बॉडी है
हीटिंग तत्वों की आसान स्थापना के लिए हीटिंग तत्व स्थापना स्लॉट।प्रभावित
भागों और भार वहन करने वाले क्षेत्र को विशेष रूप से भारी प्रकार के उच्च एल्यूमीनियम दुर्दम्य के साथ ब्रिकेट किया जाता है
ईंटें।गर्म होने पर आग रोक अस्तर के विस्तार के लिए खाली जगह भी बची है।
बोगी फेस प्लेट: अधिकतम कार्य के साथ 30 मिमी मोटी Cr25Ni20Si2 गर्मी प्रतिरोधी स्टील कास्टिंग भाग
तापमान≤1200 ℃।यह स्केल को हीटिंग एलिमेंट स्लॉट में गिरने से रोक सकता है
शॉर्ट सर्किट बनेगा।
बोगी मूविंग मैकेनिज्म: बोगी में सेल्फ मूविंग मेथड है।कम करने वाले गियर ड्राइव
चलने के लिए बोगी का पहिया।बोगी की गति सुचारू और स्थिर है।
फर्नेस डोर, फर्नेस बॉडी और बोगी के बीच सीलिंग: भट्ठी के दरवाजे के बीच सीलिंग
और भट्ठी का शरीर भट्ठी के दरवाजे के आत्म-वजन के माध्यम से होता है।बोगी और के बीच सीलिंग
भट्ठी का शरीर नरम विशेष आकार की ईंटों और फाइबर कपास ब्लॉक के माध्यम से होता है।
2.5 ताप तत्व
ताप तत्व: 0Cr27AL7Mo2 प्रतिरोध सर्पिल-आकार मिश्र धातु प्रतिरोध स्ट्रिप्स हैं
2 साइड की दीवारों में लगाया गया।प्रतिरोध स्ट्रिप्स विशेष सांचों के माध्यम से निर्मित होते हैं, और
भट्ठी की दीवार में चीनी मिट्टी के बरतन कीलों द्वारा स्थापित किया जाता है।और बीच में एक चीनी मिट्टी के बरतन गैसकेट है
शॉर्ट-सर्किट से बचने के लिए फाइबर दीवार और प्रतिरोध स्ट्रिप्स।2 हीटिंग जोन हैं।
सभी लीड-आउट कंडक्टर बार φ16 0Cr27AL7Mo2 सामग्री से बने होते हैं।
2.6 विद्युत नियंत्रण प्रणाली
तापमान नियंत्रण: गर्मी उपचार भट्ठी को नियंत्रित करने के लिए बुद्धिमान तापमान नियंत्रक को गोद लेती है
तापमान जिसमें आदर्श पीआईडी पैरामीटर की गणना करने और प्राप्त करने के लिए स्व-ट्यूनिंग फ़ंक्शन है
एक तापमान स्थिरता।तापमान नियंत्रक में अधिक तापमान अलार्म का कार्य होता है
और थर्मल युगल टूटना संरक्षण।
भट्ठी के बीच संबंध को नियंत्रित करने के लिए 2 तापमान नियंत्रण क्षेत्र हैं
तापमान और मोटर आंदोलनों।प्रत्येक जोन एक अधिक तापमान अलार्म के साथ सेट है।
हीटिंग लूप डबल-दिशा SCR और ट्रिगर नियंत्रण को अपनाता है।शक्ति विनियमित है
समय आनुपातिक विनियमन तरीके से।
कंट्रोल एक्चुएशन सिस्टम एक बड़ी-शक्ति ट्रिगर है जो एक रेडिएटर के साथ पूरा होता है और
एक वायु शीतलन प्रणाली।एक एयर स्विच भी है।हीटिंग लूप एमीटर से लैस है,
वाल्टमीटर, हीटिंग तत्व ऑन-ऑफ इंडिकेटर, पावर-ऑन इंटरलॉक सुरक्षा, और सुरक्षित
मिट्टी लगाने के उपाय।
मूवमेंट कंट्रोल: कंट्रोल सिस्टम मुख्य रूप से डोर अप-डाउन मूवमेंट, डोर को नियंत्रित करता है
संपीड़न, और दरवाजा अंदर-बाहर आंदोलन।साथ ही आंदोलनों से अनिवार्य रूप से जुड़ा हुआ है
संचालन सुरक्षा सुनिश्चित करें।
3.मुख्य तकनीकी पैरामीटर
| नहीं। | वस्तु | तकनीकी मापदंड |
| 1 | मूल्यांकित शक्ति | 210KW (1-100%) समायोज्य |
| 2 | बिजली की आपूर्ति | 380 वी, 3 पी, 50 हर्ट्ज |
| 3 | रेटेड तापमान |
1200 ℃ (कार्य तापमान: 1100 ℃) |
| 4 | नियंत्रण क्षेत्र | 2 जोन |
| 5 | प्रभावी कार्य आकार | 2200 × 1800 × 1000 मिमी (एल × डब्ल्यू × एच) |
| 6 | ताप तत्व कनेक्शन | Ｙ |
| 7 | तापमान एकरूपता | ≤±10℃ |
| 8 | तापमान माप सटीकता | ± 1 ℃ |
| 9 | खाली भट्टी बिजली की खपत | ≤18% |
| 10 | तापमान नियंत्रण विधि | एससीआर, पीआईडी नियामक;अधिक तापमान अलार्म के साथ शिमाडेन तापमान नियंत्रक; |
| 11 | भट्ठी की सतह के तापमान में वृद्धि | <45 ℃ |
| 12 | गर्म करने वाला तत्व | 0Cr27AL7Mo2 (पट्टी) |
| 13 | बोगी फेस प्लेट | Cr25Ni20Si2, 30mm मोटाई, गर्मी प्रतिरोधी स्टील |
| 14 | लोड करने की विधि | बोगी पर उत्पाद लोड किया जाता है, और फिर बोगी भट्टी में चली जाती है |
| 15 | भट्ठी का दरवाजा खोलने की विधि | 1ton इलेक्ट्रिक होइस्ट अप-डाउन, फर्नेस डोर सेल्फ-वेट द्वारा सील किया गया |
| 16 | बोगी मूविंग विधि | 3KW साइक्लोइडल पिन गियर स्पीड रिड्यूसर द्वारा |
| 17 | भट्टी का अस्तर | उच्च तापमान आग रोक फाइबर |
| 18 | फर्नेस बॉडी और बोगी के बीच सील करें | फाइबर कपास और विशेष आकार की ईंट + फाइबर ब्लॉक और फाइबर कपास डबल सील |
