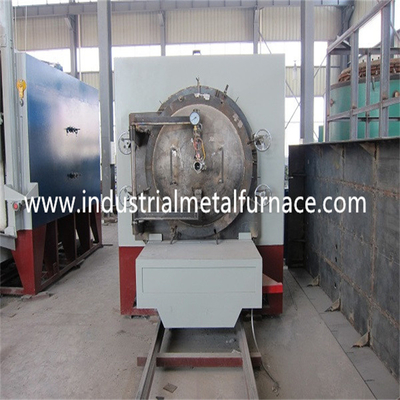

850 डिग्री ट्रॉली प्रकार वैक्यूम हीट ट्रीटमेंट फर्नेस

1. आवेदन

ट्रॉली टाइप वैक्यूम हीट ट्रीटमेंट फर्नेस एक आवधिक ऑपरेशन इलेक्ट्रिक रेजिस्टेंस फर्नेस है, जो मुख्य रूप से 850 ℃ से नीचे नाइट्रोजन गैस में सामान्य छोटे और मध्यम आकार के धातु या मिश्र धातु भागों के ताप उपचार और हीटिंग के लिए उपयोग किया जाता है।इसमें समान भट्ठी तापमान, सरल संरचना, सरल संचालन और कम ऊर्जा खपत के फायदे हैं।

2.तकनीकी मापदंड

1. रेटेड पावर 45KW

2रेटेड वोल्टेज 380V, 3-चरण, 50 हर्ट्ज

3. रेटेड तापमान 850 ℃

4 कार्य आयाम (लंबाई, चौड़ाई और ऊंचाई) 1000 × 800 × 600 मिमी;

5 ताप तत्व कनेक्शन विधि: वाई;

6. तापमान नियंत्रण मोड: पीआईडी ​​नियंत्रण;

7. भट्ठी के तापमान की एकरूपता ± 10 ℃;

8. भट्ठी की तरफ बाहरी दीवार का तापमान वृद्धि 40 ℃;

9. खाली भट्ठी हीटिंग समय ≤ 2H;

10. खाली भट्ठी हानि शक्ति ≤ 18%;

11. वैक्यूम डिग्री 0.001 Torr;

12 वैक्यूम पंप: गुणवत्ता चीन ब्रांड;

3.सेवा शर्तें

3.1 इनडोर उपयोग;

3.2 कोई प्रवाहकीय धूल, विस्फोटक गैस और संक्षारक गैस नहीं है जो धातु और इन्सुलेशन को गंभीर रूप से नुकसान पहुंचा सकती है;

3.3 कोई स्पष्ट कंपन और अशांति नहीं।

4.संरचना परिचय

इलेक्ट्रिक हीट ट्रीटमेंट फर्नेस की इस श्रृंखला की संरचना फर्नेस शेल, फर्नेस लाइनिंग, हीटिंग एलिमेंट्स, फर्नेस बॉटम प्लेट, फर्नेस डोर डिवाइस और कंट्रोल सिस्टम से बनी है।

हीट ट्रीटमेंट फर्नेस शेल को सेक्शन स्टील और स्टील प्लेट के साथ बॉक्स शेल में वेल्डेड किया जाता है, और फर्नेस ईंट की संरचना का होता है।भट्ठी और भट्ठी के खोल के बीच की खाई गर्मी इन्सुलेशन और गर्मी संरक्षण के लिए उच्च तापमान प्रतिरोधी फाइबर और डायटोमाइट थोक सामग्री से भरी हुई है।

हीटिंग तत्व को भट्ठी के दोनों किनारों पर ocr25al5 प्रतिरोध तार के साथ रखा गया है।हीटिंग तत्व को लीड आउट रॉड के माध्यम से भट्ठी के शरीर से बाहर निकाला जाता है और बिजली की आपूर्ति से जोड़ा जाता है।

फर्नेस कवर: यह एयर एक्सट्रैक्शन पोर्ट (मैनुअल वॉल्व सहित), इन्फ्लेशन वॉल्व (मैनुअल वॉल्व सहित), एग्जॉस्ट पोर्ट (मैनुअल वॉल्व सहित), फर्नेस में प्रेशर इंडिकेटर और सेफ्टी वॉल्व से लैस है।

वैक्यूम फर्नेस मफल टैंक: इसे स्टेनलेस स्टील के साथ वेल्डेड किया जाता है। ऊपरी छोर की सतह एस्बेस्टस पैकिंग सीलिंग रिंग के साथ एम्बेडेड होती है, जो फर्नेस कवर के साथ एम्बेडेड होती है।ऊपरी सिरे की परिधि के साथ मैनुअल कम्प्रेशन स्क्रू लगाए जाते हैं, जो टैंक में सीलिंग सुनिश्चित करने के लिए फर्नेस कवर और टैंक को एक में जोड़ने के लिए उपयोग किए जाते हैं।

वैक्यूम सिस्टम: हीट ट्रीटमेंट फर्नेस और उपकरण 2x सीरीज़ रोटरी वेन मैकेनिकल वैक्यूम पंप को अपनाते हैं, जो वैक्यूम होज़ और क्विक कनेक्शन से लैस होता है।वैक्यूम पंप की संरचना और संचालन आवश्यकताओं के लिए वैक्यूम पंप मैनुअल देखें।

फर्नेस टॉप पर थर्मोकपल होल होता है।उपयोग में होने पर, इलेक्ट्रिक फर्नेस नियंत्रण कैबिनेट के माध्यम से भट्ठी के कामकाजी तापमान को नियंत्रित करने के लिए थर्मोकपल को भट्ठी में डाला जाता है।
