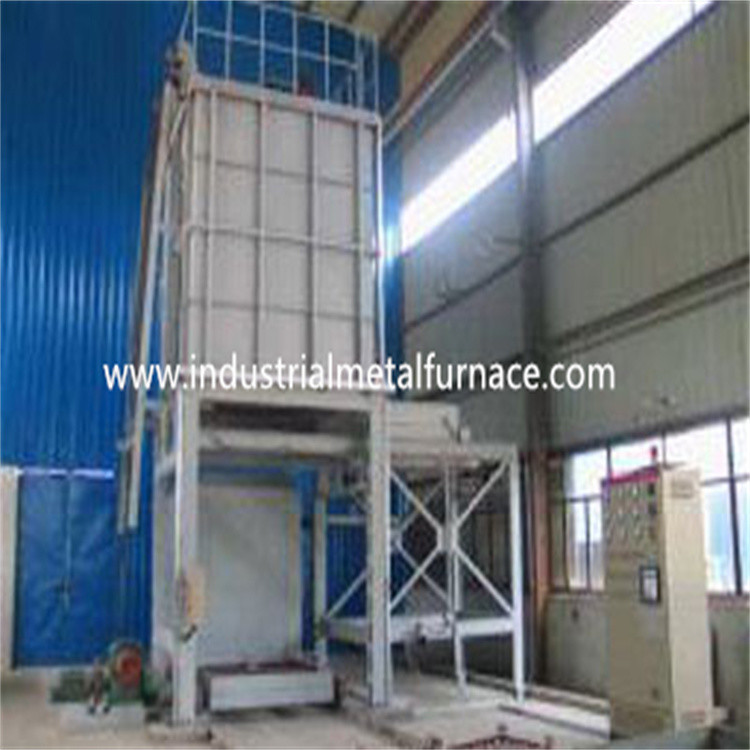

650 डिग्री एल्यूमीनियम मिश्र धातु तेजी से शमन भट्ठी T6 गर्मी उपचार प्रक्रिया
1. समग्र दृश्य
एल्यूमीनियम मिश्र धातु शमन गर्मी उपचार प्रतिरोध भट्ठी एक आवधिक संचालन प्रतिरोध भट्ठी है, जिसका उपयोग मुख्य रूप से ठोस समाधान उपचार जैसे कि तेजी से शमन और एल्यूमीनियम मिश्र धातु कास्टिंग के तड़के के लिए किया जाता है।
2.लाभ
फर्नेस के वर्कपीस हैंगिंग ऑपरेशन को अपनाते हैं, जिसमें अच्छा थर्मल साइकल स्टेट और एकसमान तापमान होता है।
हीटिंग और होल्डिंग चरण के पूरा होने के बाद, वर्कपीस जल्दी से भट्ठी से 12 सेकंड के भीतर पूल में शमन माध्यम तक गिर सकता है, और शमन उपचार की गुणवत्ता उच्च है।
तापमान नियंत्रण प्रणाली बुद्धिमान तापमान नियंत्रण मीटर के साथ पीआईडी शून्य क्रॉसिंग ट्रिगर थाइरिस्टर और शंघाई गुओलॉन्ग उच्च परिशुद्धता को गोद लेती है, तेजी से शमन गर्मी उपचार भट्ठी में अच्छी स्थिरता और अधिक तापमान अलार्म होता है ताकि यह सुनिश्चित किया जा सके कि वर्कपीस तापमान अधिक हो।
विद्युत प्रतिरोध भट्टी का प्रत्येक यांत्रिक संचरण भाग इंटरलॉकिंग नियंत्रण और संचालन को अपनाता है।
3.मुख्यतकनीकी मापदंड
(1) रेटेड पावर: 100 किलोवाट ± 10%
(2) रेटेड वोल्टेज: 380 वी, 3पी, 50 हर्ट्ज
(3) रेटेड तापमान: 650 ℃
(4) तापमान नियंत्रण मोड: पीआईडी नियंत्रण
(5) हीटिंग ज़ोन की संख्या: 1 ज़ोन कनेक्शन विधि: वाई;
(6) भट्ठी के तापमान की एकरूपता: ± 5 ℃
(7) तापमान नियंत्रण सटीकता: ± 2 ℃
(8) प्रभावी कार्यक्षेत्र का आकार: 1300 × 1300 × 1300 मिमी
(9) शमन स्थानांतरण समय: 12 एस (वर्कपीस पानी के लिए भट्ठी का दरवाजा खुला)
(10) खाली भट्टी का ताप समय: 2H
(11) खाली भट्ठी हानि शक्ति: 12 किलोवाट
(12) पंखे की शक्ति: 3 किलोवाट
(13) चार्ज लिफ्टिंग मोटर: टू स्पीड मोटर
(14) भट्ठी की ओर बाहरी दीवार का तापमान: 35 ℃
(15) टोकरी: 1 सेट
4.संरचना परिचय
इलेक्ट्रिक हीट ट्रीटमेंट फर्नेस स्ट्रक्चर हीटिंग फर्नेस, लिफ्टिंग मैकेनिज्म, क्वेंचिंग मैकेनिज्म, कंट्रोल सिस्टम आदि से बना होता है।
4.1 ताप भट्टी
भट्ठी के शरीर के खोल फ्रेम को प्रोफाइल स्टील द्वारा वेल्डेड किया जाता है, और आंतरिक दीवार को 1Cr18Ni9Ti गर्मी प्रतिरोधी स्टेनलेस स्टील प्लेट द्वारा वेल्डेड किया जाता है।साथ ही, उच्च तापमान पर आंतरिक कक्ष में स्टेनलेस स्टील प्लेट के विरूपण से बचने के लिए, स्टेनलेस स्टील प्लेट में विस्तार स्लॉट भी होते हैं।अस्तर सभी फाइबर संरचना का है, और रबर एस्बेस्टस प्लेट की एक परत भट्ठी के खोल की आंतरिक सतह से जुड़ी होती है, जो गर्मी इन्सुलेशन की भूमिका निभाती है और भट्ठी के खोल की सतह को जंग से बचाती है।
तेजी से शमन गर्मी उपचार भट्ठी के लिए हीटिंग तत्व को 0cr25a15 मिश्र धातु के साथ एक पट्टी में दबाया जाता है, इन्सुलेटिंग चीनी मिट्टी के बरतन ट्यूब पर आस्तीन और स्टेनलेस गोल स्टील के माध्यम से भट्ठी के शरीर के आंतरिक कक्ष पर तय किया जाता है।यह संरचनात्मक प्रतिरोध पट्टी भट्ठी के चारों ओर लटका दी जाती है, जो गर्मी अपव्यय और परिसंचरण के लिए अनुकूल है। हीटिंग तत्व वाई-कनेक्शन विधि को अपनाता है। उपकरण के सेवा जीवन को बढ़ाने के लिए सतह भार को 1.6w / सेमी 2 से नीचे नियंत्रित किया जाएगा।
हॉट एयर सर्कुलेशन डिवाइस फैन डिवाइस और एयर गाइड प्लेट से बना होता है।फैन डिवाइस को फर्नेस बॉडी के शीर्ष पर रखा जाता है, और पंखा 1Cr18Ni9Ti हीट-रेसिस्टेंट स्टील से सेंट्रीफ्यूगल फैन ब्लेड में बना होता है। एयर गाइड प्लेट 1Cr18Ni9Ti हीट-रेसिस्टेंट स्टील से बनी होती है, और इसे अंदर की दीवार पर लगाया जाता है। कई सहायक छड़ों के माध्यम से भट्ठी।प्रतिरोध पट्टी को अंदर लपेटा जाता है, और प्रतिरोध पट्टी द्वारा उत्सर्जित गर्मी को भट्ठी में एक समान तापमान बनाने के लिए गर्म हवा परिसंचरण प्रणाली के माध्यम से थर्मल रूप से परिचालित किया जाता है। वेंटिलेशन डिवाइस टी 6 गर्मी उपचार भट्ठी की मात्रा और मजबूर गर्म हवा के अनुसार बनाया जाता है। समान भट्ठी तापमान की आवश्यकताओं को पूरा करने के लिए परिसंचरण।
बेस फ्रेम का उपयोग फर्नेस भागों को लोड करने के लिए किया जाता है और इसे सेक्शन स्टील के साथ वेल्डेड किया जाता है।
भट्ठी के दरवाजे के खोल को स्टील से वेल्डेड किया गया है, और अस्तर सभी फाइबर संरचना का है।
भट्ठी के दरवाजे और भट्ठी के शरीर के बीच की सील काम करने के लिए कृमि गियर रिड्यूसर को अपनाती है, और इसके स्थान पर होने के बाद स्वचालित जड़ता सीलिंग की जाती है।
विद्युत प्रतिरोध भट्टी एक चार्जिंग ट्रॉली से सुसज्जित है।
4.2 उठाने की व्यवस्था
लिफ्टिंग मैकेनिज्म चरखी, लोडिंग फ्रेम, लिफ्टिंग चेन, रोलिंग व्हील आदि से बना होता है।
बेस फ्रेम के एक तरफ चरखी लगाई जाती है।यह कम गति अनुपात वाले रेड्यूसर को अपनाता है और एक स्व-लॉकिंग डिवाइस से लैस है, जो यह सुनिश्चित कर सकता है कि चार्जिंग फ्रेम किसी भी स्थिति में रहता है और धीमा हो जाता है, ताकि चार्जिंग फ्रेम के तेजी से प्रभाव को रोकने के लिए शमन टैंक पर गिर जाए। .
उठाने वाली मोटर दो गति वाली मोटर को अपनाती है, जो उठाने पर धीमी होती है और उतरते समय तेज होती है।
लोडिंग फ्रेम उपयोगकर्ता की आवश्यकताओं के अनुसार सेक्शन स्टील या गोल स्टील से बना होता है, और एक सेट प्रदान किया जाता है।
4.3 नियंत्रण प्रणाली
तापमान नियंत्रण प्रणाली तापमान को नियंत्रित करने के लिए पीआईडी जीरो क्रॉसिंग ट्रिगर थाइरिस्टर और शंघाई गुओलॉन्ग इंटेलिजेंट मीटर को अपनाती है।यह सुनिश्चित करने के लिए ओवरटेम्परेचर अलार्म फ़ंक्शन है कि वर्कपीस का तापमान अधिक न हो।
इलेक्ट्रिक हीट ट्रीट फर्नेस के मैकेनिकल ट्रांसमिशन पार्ट्स इंटरलॉकिंग कंट्रोल को अपनाते हैं, यानी फर्नेस के दरवाजे को थोड़ा खोलने के बाद, वेंटिलेटर डिवाइस और हीटिंग पार्ट्स की बिजली की आपूर्ति अपने आप कट जाएगी, और लिफ्टिंग डिवाइस की बिजली की आपूर्ति होगी स्वचालित रूप से बहाल हो।चार्जिंग फ्रेम फर्नेस की निर्दिष्ट स्थिति तक पहुंचने के बाद, फर्नेस दरवाजा बंद होने पर लिफ्टिंग डिवाइस की बिजली आपूर्ति स्वचालित रूप से कट जाएगी।भट्ठी का दरवाजा जगह में बंद होने के बाद, गलत संचालन के कारण होने वाली दुर्घटनाओं को रोकने के लिए पंखे के उपकरण और हीटिंग तत्व की बिजली आपूर्ति को जोड़ा जा सकता है।
