| ब्रांड नाम: | WONDERY |
| मॉडल संख्या: | RT2-150-6 |
| मूक: | 1 सेट |
| कीमत: | TO BE NEGOTIATED |
| डिलीवरी का समय: | 60 कार्य दिवस |
| भुगतान की शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |

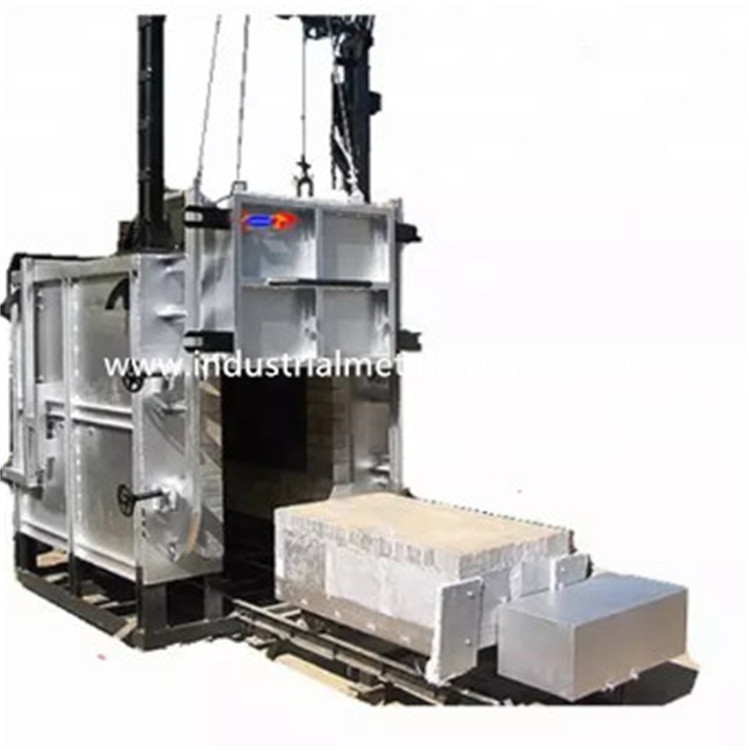

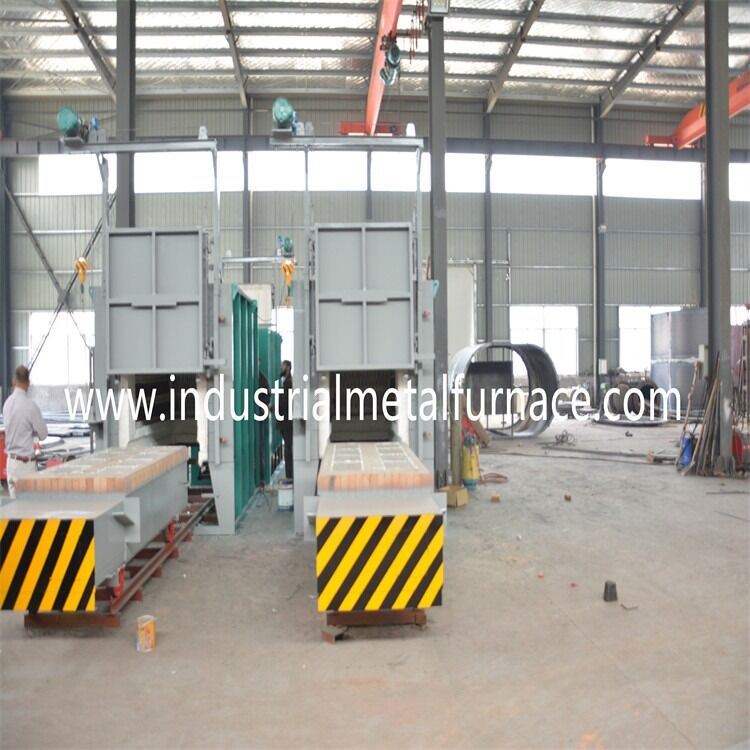

इलेक्ट्रिक डबल ट्रॉली हीट ट्रीटमेंट ओवन, एल्यूमीनियम पार्ट्स के लिए बोगी हेथ ओवन
1आवेदन
आरटी2-150-6 इलेक्ट्रिक बोगी फायर फर्नेस का उपयोग मुख्य रूप से एल्यूमीनियम प्लेट, एल्यूमीनियम प्लेट उत्पादों आदि के निम्न तापमान गर्मी उपचार प्रसंस्करण के लिए किया जाता है।हम टेम्परिंग के लिए गर्मी उपचार भट्टियों की एक विस्तृत श्रृंखला है, एनीलिंग, शमन, कैब्युराइजिंग, नॉर्मलाइजिंग और अन्य प्रक्रियाएं।
2मुख्य तकनीकी मापदंड
| नहीं. | पद |
तकनीकी मापदंड |
| 1 | नामित शक्ति | 140KW ((1-100%) समायोज्य |
| 2 | विद्युत आपूर्ति | 415V, 3P, 50Hz |
| 3 | नामित तापमान | 600°C ((सामान्य कार्य तापमानः 500°C) |
| 4 | गैर-लोड भट्ठी तापमान वृद्धि की गति | ≤0.6 घंटे 200°C पर |
| 5 | नियंत्रण क्षेत्र | 2 क्षेत्र (सामने का क्षेत्र, मध्य क्षेत्र, पीछे का क्षेत्र) |
| 6 |
प्रभावी कार्यरत आकार |
2700×1600×1100mm ((L×W×H) |
| 7 | लोडिंग बास्केट का आकार | 2540×1525×965mm ((L×W×H) |
| 8 | हीटिंग एलिमेंट कनेक्शन | Y |
| 9 |
तापमान एकरूपता |
±8°C |
| 10 |
तापमान माप की सटीकता |
±1°C |
| 11 | गैर-लोड भट्ठी की बिजली की खपत | ≤18% |
| 12 | कार तल भट्ठी का तापमान नियंत्रण विधि |
एससीआर, पीआईडी नियामक; संचार इंटरफ़ेस के साथ शिमडेन तापमान नियंत्रक, 10 इंच टच स्क्रीन (यह सेट कर सकते हैं, रिकॉर्ड ऐतिहासिक डेटा, भंडारण प्रक्रिया, यू डिस्क निर्यात,स्क्रीनशॉट और अन्य कार्य) |
| 13 | भट्ठी की सतह का तापमान बढ़ना | <35°C |
| 14 | हीटिंग एलिमेंट |
0Cr25AL5 (स्ट्रिप) |
| 15 | बोगी चेहरा प्लेट |
CrMnN गर्मी प्रतिरोधी स्टील, 30 मिमी मोटाई, 2 सेट |
| 16 | लोड करने की विधि |
उत्पाद बोगी पर लोड, और फिर बोगी भट्ठी में चला जाता है |
| 17 | भट्ठी का अस्तर | मानक अग्निरोधक फाइबर |
| 18 | भट्ठी के दरवाजे खोलने की विधि |
1 टनइलेक्ट्रिक लिफ्ट ऊपर-नीचे, दरवाजे द्वारा सील स्वयं वजन, 2 सेट |
| 19 | बोगी चलाने की विधि | 3 किलोवाट का घटक पहियों को अंदर और बाहर चलाता है, 2 सेट |
| 20 | सर्कुलेशन पंखे | 3KW हवा ठंडा केन्द्रापसारक पंखे, 2 सेट |
| 21 | वायु मार्गदर्शक प्लेट | 304 स्टेनलेस स्टील प्लेट, 2 मिमी मोटी |
3लोडिंग बास्केट विनिर्देश
| लोडिंग बास्केट | ||
| नहीं। | पद | सामग्री |
| 1 | फ्रेम | 6# स्टेनलेस स्टील कोण स्टील |
| 2 | स्टैंड कॉलम | 18 मिमी स्टेनलेस स्टील की छड़ी |
| 3 | प्लेट | 4 मिमी स्टेनलेस स्टील |
लोडिंग टोकरी को प्रत्येक ग्राहक की आवश्यकता के आधार पर अनुकूलित किया जाता है। लोडिंग टोकरी को हीट ट्रीटमेंट की ट्रॉली पर रखा जाना है।
3.1 भट्ठी के खोल
भट्ठी के शरीर की इस्पात संरचना 10-12# अनुभागीय इस्पात और ≥3mm इस्पात प्लेटों से बनी है।
3.2 अस्तर
भट्ठी का अस्तर एक पूर्ण फाइबर संरचना है, जो उच्च गुणवत्ता वाले मानक अग्निरोधक फाइबरों से निर्मित है जो गोल स्टील भागों द्वारा तय किए जाते हैं।एल्यूमीनियम फाइबरों को पूर्व-संपीड़ित किया जाता है ब्लॉक में (संपीड़न गुरुत्वाकर्षण: ≥230Kg/m3) और फिर घुमावदार स्टेनलेस स्टील भागों द्वारा भट्ठी शरीर के लिए तय किया जाता है।
3.3 भट्ठी के दरवाजे और दरवाजे ऊपर-नीचे की प्रणाली
कार के निचले भट्ठी के दरवाजे में पूर्ण फाइबर अस्तर और स्टील संरचना आवरण होता है।
दरवाजे की ड्राइविंग विधि: भट्ठी का दरवाजा विद्युत रूप से लिफ्ट द्वारा ऊपर और नीचे उठाया जाता है।
3.4 बोगी
बोगी में बोगी फ्रेम, पहियों, अग्निरोधक ईंट बनाने वाले शरीर, गर्मी प्रतिरोधी बोगी फायरप्लेट, हीटिंग तत्व और बोगी ड्राइविंग तंत्र शामिल हैं।
बोगी संरचना: यह 14# आई-बीम स्टील बीम और 10 मिमी स्टील प्लेट द्वारा वेल्डेड है।
पहिया: पहिया ZG55# स्टील कास्टिंग से बने हैं। ट्रांसमिशन शाफ्ट 45# स्टील से बना है, और इसे गर्मी से इलाज किया गया है।
ईंटों का शरीरः बोगी भारी उच्च एल्यूमीनियम अग्निरोधक ईंटों, हल्के अग्निरोधक ईंटों और गर्मी संरक्षण ईंटों से बना है।प्रभावित भागों और वजन असर क्षेत्र विशेष रूप से भारी प्रकार के उच्च एल्यूमीनियम अग्निरोधक ईंटों के साथ ईंट कर रहे हैंगर्म होने पर अग्निरोधक अस्तर के विस्तार के लिए भी खाली स्थान बचा है।
बोगी फायरप्लेटः अधिकतम कार्य तापमान≤950°C के साथ 30 मिमी मोटी CrMnN गर्मी प्रतिरोधी स्टील कास्टिंग भाग।
बोगी चलती तंत्र: बोगी में स्व-चलती विधि होती है। कम करने वाला गियर बोगी पहिया को चलाने के लिए चलाता है।
भट्टी के दरवाजे, भट्टी के शरीर और बोगी के बीच सीलिंगः भट्टी के दरवाजे और भट्टी के शरीर के बीच सीलिंग स्व-वजन दबाव कसने की तंत्र के माध्यम से है।बोगी और भट्ठी शरीर के बीच सील नरम विशेष आकार ईंटों और फाइबर कपास ब्लॉक के माध्यम से है.
3.5 हीटिंग एलिमेंट
हीटिंग तत्व: 0Cr25AL5 प्रतिरोध तरंगदार आकार मिश्र धातु प्रतिरोध पट्टी गर्मी उपचार ओवन की 2 साइड दीवारों, पीछे की दीवार, भट्ठी के दरवाजे और बोगी तल में माउंट कर रहे हैं।वहाँ 2 हीटिंग क्षेत्र हैंसभी लीड-आउट कंडक्टर बार φ16 0Cr25AL5 सामग्री से बने होते हैं।
3.6 विद्युत नियंत्रण प्रणाली
तापमान नियंत्रणः the trolley heat treatment furnace adopts Japanese Shimaden intelligent temperature controller to control the temperature which has self-tuning function to calculate the ideal PID parameter and achieve a temperature stabilityतापमान नियंत्रक में अति-तापमान अलार्म और थर्मल कपल टूटने की सुरक्षा के कार्य होते हैं।
3.7 गर्म हवा के परिसंचरण प्रणाली
गर्म हवा का परिसंचरण मुख्य रूप से 2 केन्द्रापसारक पंखे और गर्मी उपचार प्रणाली के लिए भट्ठी में वायु मार्गदर्शक प्लेट से बना है।
4संरचनात्मक परिचय
गर्मी उपचार के लिए RT2-150-6 बोगी फायर फर्नेस मुख्य रूप से फर्नेस शेल, अस्तर, फर्नेस दरवाजा, फर्नेस दरवाजा उठाने की तंत्र और दरवाजा संपीड़न तंत्र, बोगी,बोगी कर्षण तंत्र, भट्ठी शरीर और बोगी के बीच सील, हीटिंग तत्व और स्थिर उपकरण, और तापमान नियंत्रण प्रणाली।
5आपूर्ति का दायरा
| नहीं. | पद | मात्रा | नोट्स |
| 1 | भट्ठी का शरीर | 1 सेट | सहित प्रशंसक और स्टेनलेस स्टील हवा गाइड ऊपर |
| 2 | बोगी | दो सेट | |
| 3 | विद्युत ड्राइविंग प्रणाली | चार सेट | बोगी के लिए 2 सेट और दरवाजे के लिए 2 सेट |
| 4 | हीटिंग एलिमेंट | 1 सेट | प्रतिरोध पट्टी |
| 5 | तापमान नियंत्रण प्रणाली | 1 सेट | |
| 6 | नियंत्रण कैबिनेट | 1 पीसी | |
| 7 | तापमान नियंत्रक | 2 पीसी | SR13 |
| 8 | एससीआर | 6 पीसी | |
| 9 | मुआवजा सीसा तार | 40 मीटर | |
| 10 | थर्मल कपल | 2 पीसी | 0-1000 |
| 11 | विद्युत घटक | 1 सेट | एससीआर, हवा स्विच, एम्पमीटर, वोल्टमीटर, हीट रिले और स्विच |
