1. कार्य करनातंत्र

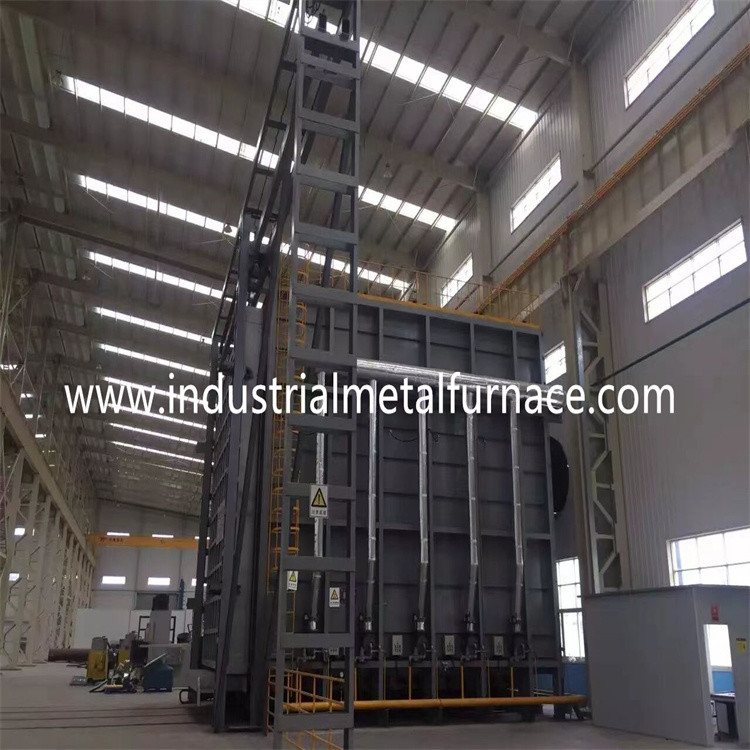

ट्रॉली फर्नेस एक बैच प्रकार की ऑपरेशन फर्नेस है।कार नीचे भट्ठी की संरचना: भट्ठी तल एक चल ट्रॉली है।
गर्म करने से पहले, ट्रॉली को भट्ठी के बाहर चार्ज किया जाता है, और काम के हिस्सों को एक समर्थन लोहे पर रखा जाता है, और फिर ट्रॉली को हीटिंग के लिए कर्षण तंत्र द्वारा भट्ठी में खींच लिया जाता है।गर्म करने के बाद, ट्रॉली को अनलोडिंग के लिए ट्रैक्शन मैकेनिज्म द्वारा भट्टी से बाहर निकाला जाता है।या प्रसंस्करण के लिए फोर्जिंग उपकरण के लिए गर्म वर्कपीस को उठाने के लिए एक क्रेन का उपयोग करें।
2. तकनीकी पैरामीटर्स
| नहीं। | वस्तु | पैरामीटर |
| 1 |
भट्ठी दिल प्रभावी आकार |
1.5 * 2.5 * 3 मीटर (एल * डब्ल्यू * एच) |
| 2 |
भट्ठी चूल्हा आकार |
1.9 * 2.9 * 3.2 मीटर (एल * डब्ल्यू * एच) |
| 3 |
रेटेड तापमान |
1200 ℃ |
| 4 |
ताप क्षेत्र |
2 जोन |
| 5 |
तापमान नियंत्रण विधि |
जापान शिमाडेन इंटेलिजेंस तापमान नियंत्रक;10.1 इंच टच स्क्रीन, सीमेंस पीएलसी और मैनुअल कंट्रोल;नाड़ी नियंत्रण |
| 6 |
तापमान रिकॉर्ड |
2 माप बिंदु तापमान को ऊपर और नीचे वक्र रिकॉर्ड करते हैं |
| 7 |
फर्नेस अस्तर |
गर्मी प्रतिरोधी पूर्ण-फाइबर संरचना को अपनाएं;5 मिमी गर्मी-इन्सुलेट एस्बेस्टस बोर्ड + 325 मिमी मोटी 1260-डिग्री दुर्दम्य फाइबर ब्लॉक + 25 मिमी ज़िरकोनियम युक्त 1350-डिग्री उच्च तापमान कंबल। |
| 8 |
बर्नर की मात्रा और मॉडल |
4 पीसी, एजीएस 125 एचबी, 320 किलोवाट / एच |
| 9 |
गैस पाइप लाइन की कुल मांग |
गैस पाइप लाइन की कुल मांग |
3. संरचना परिचय
इलेक्ट्रिक फर्नेस की इस श्रृंखला के खोल को स्टील प्लेट और सेक्शन स्टील से वेल्डेड किया जाता है, और फर्नेस बॉडी के नीचे ट्रॉली लाइट रेल से जुड़ा होता है।उपयोगकर्ताओं को बुनियादी स्थापना की आवश्यकता नहीं है, लेकिन केवल इसे समतल सीमेंट की जमीन पर लगाने की आवश्यकता है।
3.1 भट्ठी शरीर
फर्नेस बॉडी स्टील संरचना 8 # -12 # यू स्टील और स्टील प्लेट से बना है।
3.2 फर्नेस अस्तर
अस्तर सामग्री 1200 ℃ उच्च एल्यूमीनियम दुर्दम्य फाइबर कॉम्पैक्ट ब्लॉक है।उच्च तापमान अपवर्तक परत की मोटाई 355 मिमी है।
3.3 बोगी
बोगी में गर्मी संरक्षण सामग्री, बोगी फ्रेम और मूविंग मैकेनिज्म शामिल है।दुर्दम्य परत को 3 उप-परतों में विभाजित किया गया है, अर्थात, पहली शीर्ष उच्च-एल्यूमिना ईंट परत, और दूसरी और तीसरी परत दोनों हल्की मिट्टी की ईंटों के साथ।
3.4 सीलिंग
बोगी और फर्नेस बॉडी के बीच की सीलिंग एक रेफ्रेक्ट्री फाइबर सीलिंग ब्लॉक को अपनाती है, जिसे इलेक्ट्रिक सिलेंडर लीवर द्वारा दबाया जाता है, और फर्नेस दरवाजे के इलेक्ट्रिक सिलेंडर के साथ मिलकर काम करता है।
3.5 भट्ठी का दरवाजा
भट्ठी के दरवाजे में ऑल-फाइबर लाइनिंग और स्टील स्ट्रक्चर शेल शामिल है।दरवाजा सिलिकेट एल्यूमीनियम संपीड़ित फाइबर ब्लॉकों के साथ बनाया गया है जो कि भट्ठी के शरीर के लिए है।
3.6 बर्निंग सिस्टम
बर्निंग सिस्टम में क्रॉम हाई स्पीड बर्नर, आनुपातिक दहन नियंत्रण प्रणाली, गैस वाल्व, सोलनॉइड वाल्व, बर्नर कंट्रोल बॉक्स आदि शामिल हैं।
3.7 नियंत्रण प्रणाली
नियंत्रण कैबिनेट को इलेक्ट्रिक बटन द्वारा नियंत्रित किया जाता है, और सुविधाजनक उपयोग सुनिश्चित करने के लिए एंटी ओवरटर्निंग डिवाइस स्थापित किया जाता है।
नोट: गर्मी उपचार प्रणाली के लिए भट्ठी भट्ठी अस्तर के रूप में ऊर्जा बचत फाइबर कपास को गोद लेती है, और ऊर्जा-बचत प्रभाव अधिक स्पष्ट है, लगभग 30% तक।
