1.भट्ठी की काम करने की स्थिति
1.1 ऊंचाई 1000 मीटर से अधिक नहीं होनी चाहिए।
1.2 परिवेश का तापमान 5-40 ℃ की सीमा में है।
1.3 उपयोग क्षेत्र में मासिक औसत सापेक्षिक आर्द्रता 90% से अधिक नहीं होनी चाहिए।
1.4 कोई प्रवाहकीय धूल, विस्फोटक गैस और संक्षारक गैस नहीं है जो धातु और इन्सुलेशन को गंभीर रूप से नुकसान पहुंचा सकती है।
1.5 कोई स्पष्ट कंपन और अशांति नहीं है।

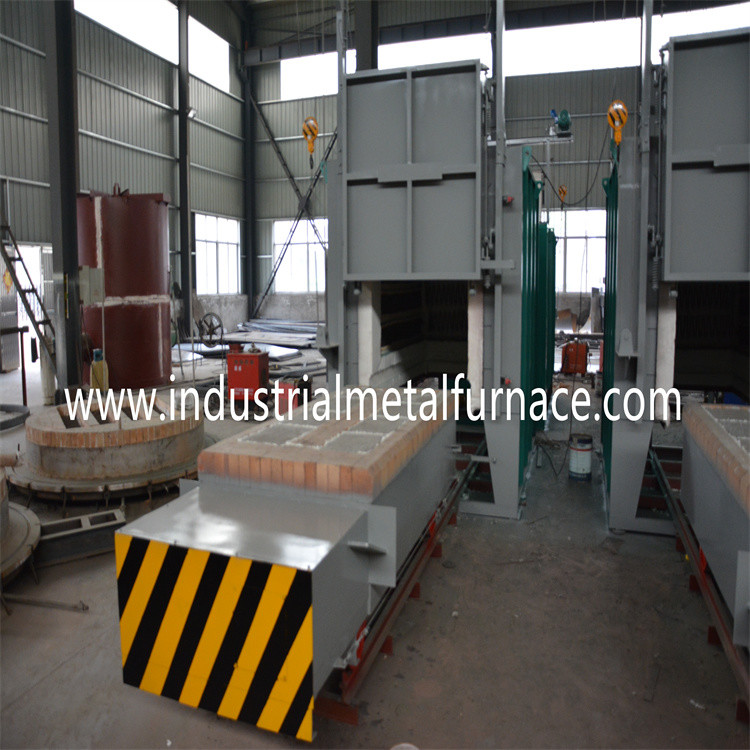

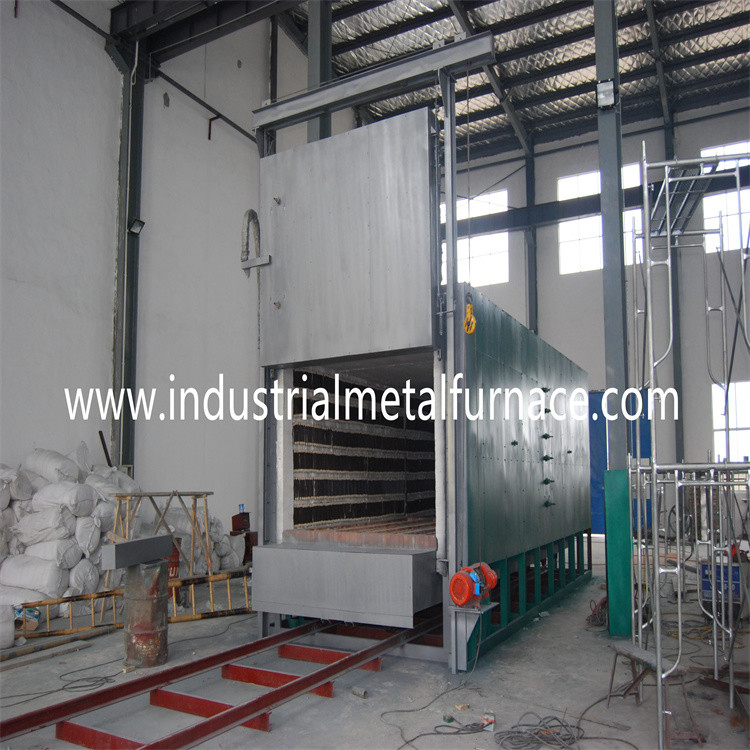

2. फर्नेस अस्तर
फर्नेस अस्तर एक पूर्ण फाइबर संरचना है, जो गोल स्टील भागों द्वारा तय किए गए उच्च गुणवत्ता वाले मानक दुर्दम्य फाइबर के साथ निर्मित है।एल्यूमीनियम फाइबर ब्लॉक में पूर्व-संपीड़ित होते हैं (संपीड़न गुरुत्वाकर्षण: ≥230Kg/m3) और फिर गोल स्टेनलेस स्टील भागों द्वारा भट्ठी के शरीर के लिए तय किया गया।इस दुर्दम्य अस्तर संरचना में कम गर्मी चालकता, मजबूत एंटी-शॉक क्षमता और कटाव-रोधी के फायदे हैं।अस्तर की कुल मोटाई 330 मिमी है।सिलिकेट एल्यूमीनियम फाइबर 1200 ℃ के अधिकतम तापमान का प्रतिरोध करता है।फाइबर फास्टनरों स्टेनलेस स्टील से बने होते हैं।
3.गर्म करने वाला तत्व
हीटिंग तत्व: The0Cr21अली6Nbप्रतिरोध सर्पिल-आकार मिश्र धातु प्रतिरोध स्ट्रिप्स2 साइड की दीवारों, पिछली दीवार, फर्नेस डोर और बोगी बॉटम में लगे हैं।प्रतिरोध स्ट्रिप्स विशेष मोल्ड के माध्यम से उत्पादित होते हैं, और भट्ठी की दीवार में चीनी मिट्टी के बरतन नाखून द्वारा स्थापित होते हैं।और शॉर्ट-सर्किट से बचने के लिए फाइबर दीवार और प्रतिरोध स्ट्रिप्स के बीच एक चीनी मिट्टी के बरतन गैसकेट है।5 हीटिंग जोन हैं।सभी लीड-आउट कंडक्टर बार के बने होते हैंφ16 0Cr21अली6Nbसामग्री.
4.विद्युत नियंत्रण प्रणाली
तापमान नियंत्रण: भट्ठी तापमान को नियंत्रित करने के लिए शिमाडेन बुद्धिमान तापमान नियंत्रक को गोद लेती है जिसमें आदर्श पीआईडी पैरामीटर की गणना करने और तापमान स्थिरता प्राप्त करने के लिए स्व-ट्यूनिंग फ़ंक्शन होता है।तापमान नियंत्रक में अति-तापमान अलार्म और थर्मल युगल टूटना संरक्षण के कार्य हैं।
तापमान और मोटर गति के बीच संबंध को नियंत्रित करने के लिए भट्ठी में 5 तापमान नियंत्रण क्षेत्र हैं।प्रत्येक क्षेत्र एक अति-तापमान अलार्म के साथ सेट किया गया है।
ए। प्रक्रिया की आवश्यकताओं के अनुसार, तापमान वृद्धि कार्यक्रम को बुद्धिमान उपकरण में सेट किया जाता है और नियंत्रण के लिए प्रत्येक तापमान क्षेत्र में वितरित किया जाता है।संबंधित प्रक्रिया को कॉल और संपादित करें, निचले स्तर पर सिग्नल भेजें, और ऊपरी उपकरण से प्रत्येक क्षेत्र का तापमान एकत्र करें।
बी। जब संचालन के लिए मुख्य बिजली की आपूर्ति चालू होती है, तो उपकरण सामान्य रूप से बुद्धिमान उपकरण में निर्धारित कार्यक्रम प्रक्रिया के अनुसार विद्युत भट्ठी को नियंत्रित करेगा।
(2) पावर कंट्रोल: यह हाई-पावर ट्रिगर सिस्टम को गोद लेता है, जो रेडिएटर से लैस होता है और एयर कूलिंग सिस्टम का एक पूरा सेट होता है।इलेक्ट्रिक हीटिंग तत्वों के प्रत्येक समूह को एमीटर, वाल्टमीटर और इलेक्ट्रिक हीटिंग तत्वों के ऑन-ऑफ इंडिकेशन से लैस किया जाना चाहिए, सुरक्षित उपयोग सुनिश्चित करने के लिए इंटरलॉकिंग सुरक्षा और सुरक्षित ग्राउंडिंग उपायों पर शक्ति के साथ।भट्ठी के दरवाजे को उठाने और बोगी की आवाजाही का काम कंट्रोल कैबिनेट में पूरा हो गया है।इलेक्ट्रिक हीटिंग सिस्टम के साथ इंटरलॉकिंग सुरक्षा पर प्रत्येक क्रिया और शक्ति के बीच विश्वसनीय विद्युत इंटरलॉकिंग है।
5. अवयव मूल
| नहीं। | वस्तु | मूल |
| 1 |
तापमान नियंत्रक |
शिमाडेन, जापान |
| 2 |
एससीआर |
डैनक्सियांग, जियांगसू |
| 3 |
प्रतिरोध पट्टी |
शौगांग, बीजिंग |
| 4 |
गर्मी संरक्षण सामग्री |
लुयांग, शेडोंग |
| 5 |
आग रोक सामग्री |
यिफ़ान, जिआंगसु |
| 6 |
कम करने |
हुइबांग, चांगझौ, चीन |
| 7 |
विद्युत उपकरण |
पश्चिम जर्मनी |
| 8 |
चूल्हा प्लेट |
जिआंडा, ज़िंगहुआ, चीन |
| 9 |
टच स्क्रीन |
एमसीजीएस |
