धातु के पुर्जों के लिए विद्युत प्रतिरोध नमक स्नान ताप उपचार भट्टियां और उपकरण
1.आवेदन

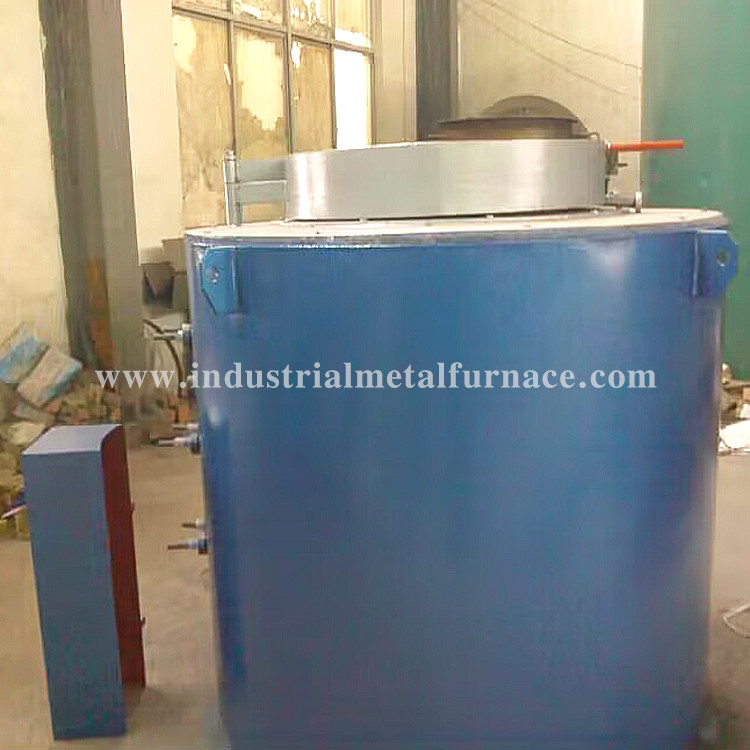

बाहरी रूप से गर्म नमक स्नान भट्टी एक बैच प्रकार की भट्टी है जिसका उपयोग धातु के हिस्सों के ताप उपचार के लिए किया जाता है,
जैसे क्वेंचिंग, एनीलिंग, टेम्परिंग, सामान्यीकरण, कोई ऑक्सीकरण हीटिंग और कार्बराइजिंग इत्यादि।
2.हीट ट्रीट फर्नेस के तकनीकी पैरामीटर
| नहीं। | वस्तु | विनिर्देश |
| 1 | नमूना | आरवाईजी-90-7 |
| 2 | मूल्यांकित शक्ति | 90KW+5% (1-100% समायोज्य) |
| 3 | रेटेड वोल्टेज | 380 वी, 3 चरण, 50 हर्ट्ज |
| 4 | रेटेड तापमान | 800 ℃ |
| वर्किंग टेम्परेचर | 750 ℃ | |
| 5 | ताप तत्व कनेक्शन | वाई |
| 6 | तापमान नियंत्रण विधि | एससीआर, पीआईडी नियंत्रण, तापमान अलार्म पर |
| 7 | तापमान नियंत्रण क्षेत्र | तापमान को मापने के लिए 1 नियंत्रण क्षेत्र + भट्ठी कक्ष के अंदर एक बिंदु |
| 8 | प्रभावी कार्य आकार |
Φ900 * 1000 मिमी (क्रूसिबल आंतरिक व्यास * आंतरिक गहराई) |
| 9 | तापमान नियंत्रण सटीकता | ± 2 ℃ |
| 10 | तापमान एकरूपता | ± 10 ℃ |
| 11 | खाली भट्टी हानि शक्ति | ≤18% |
| 12 | भट्ठी की सतह के तापमान में वृद्धि | ≤40 ℃ |
| 13 | ताप पक्ष | फोर-साइड हीटिंग |
3.फर्नेस एससंरचना
नमक स्नान भट्टी में भट्टी खोल, क्रूसिबल और तापमान नियंत्रण प्रणाली शामिल है।
भट्ठी का खोल
हीट ट्रीट फर्नेस शेल को चैनल स्टील और एंगल स्टील द्वारा वेल्ड किया जाता है।शेल की बाहरी प्लेट Q235 स्टील से बनी है,
जिसमें ठोस, भरोसेमंद, अच्छी समग्र ताकत की विशेषता है और विकृत करना आसान नहीं है।भट्टी की परत अपनाती है
300 मिमी की मोटाई के साथ आग रोक फाइबर।निचला अस्तर 1.3g/cm3 आग रोक मिट्टी की ईंट और भारी ईंटों को गोद लेता है
कमजोर क्षेत्र के लिए।इन्सुलेट परत सिलिकेट एल्यूमीनियम दुर्दम्य फाइबर को गोद लेती है, और बाहरी इन्सुलेट परत डायटोमाइट और एस्बेस्टस प्लेट को गोद लेती है।

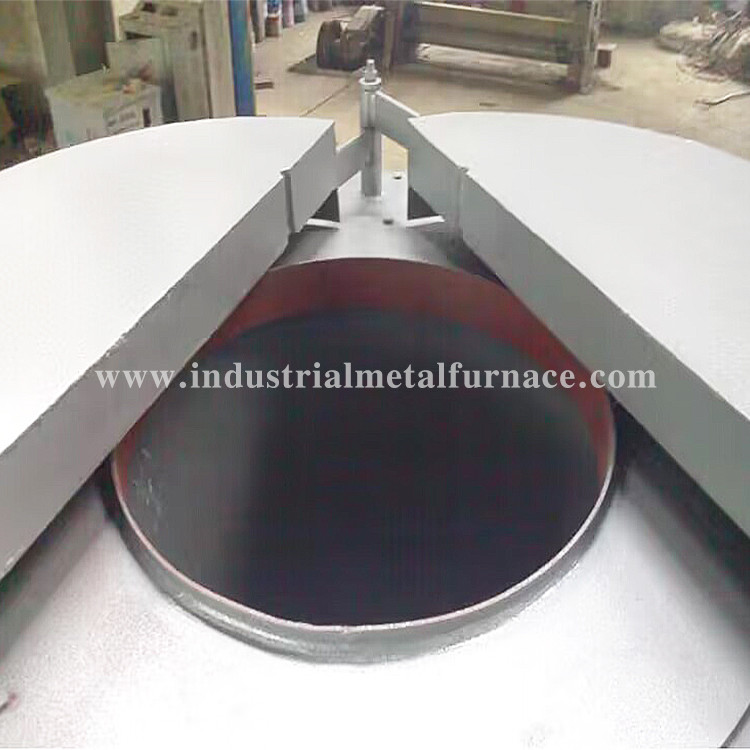

क्रूसिबल
क्रूसिबल 10mm 316L (0Cr17Ni12Mo2) स्टेनलेस स्टील प्लेट से बना है।इसका उपयोग पिघले हुए नमक को रोकने के लिए किया जाता है
इन्सुलेशन परत और नमक नाली में घुसपैठ।जब नमक का खांचा क्षतिग्रस्त हो जाता है, तो इसे मरम्मत के लिए बाहर निकाला जा सकता है।
गर्म करने वाला तत्व
ताप तत्व 0Cr25AL5 प्रतिरोध बेल्ट को गोद लेता है।भट्ठी के शरीर के चारों ओर हीटिंग तत्व की व्यवस्था की जाती है
ताकि क्रूसिबल को समान रूप से गर्म किया जा सके।भट्ठी का तल दुर्दम्य ईंटों को गोद लेता है।
नियंत्रण प्रणाली
मुख्य नियंत्रण कैबिनेट जीजीडी लंबवत प्रकार संयुक्त कैबिनेट को गोद लेती है।विद्युत नियंत्रण कक्ष में एम्पीयर मीटर, वोल्टमीटर, तापमान नियंत्रक, तापमान रिकॉर्डर और नियंत्रण स्विच शामिल हैं।
4.आपूर्ति का दायरा
| नहीं। | वस्तु | मात्रा |
| 1 | फर्नेस बॉडी | 1 सेट |
| 2 | 316L गर्मी प्रतिरोधी स्टेनलेस स्टील क्रूसिबल | 1 टुकड़ा |
| 3 | गर्म करने वाला तत्व | 1 सेट |
| 4 | नियंत्रण प्रणाली | 1 सेट |
| 5 | थर्मोकपल | 2 सेट |
