1आवेदन
RX3-25-12 इलेक्ट्रिक बोगी फायर फर्नेस का उपयोग मुख्य रूप से मध्यम या छोटे धातु या मिश्र धातु भागों के गर्मी उपचार के लिए किया जाता है।
2मुख्य तकनीकी मापदंड
| नहीं. | पद | तकनीकी मापदंड |
| 1 | नामित शक्ति | 25 किलोवाट (1-100%) समायोज्य |
| 2 | विद्युत आपूर्ति | 380V 3P 50Hz |
| 3 | नामित तापमान | 1200°C(समायोज्य, सामान्य कार्य तापमानः 1150°C) |
| 4 | नियंत्रण क्षेत्र | 1 क्षेत्र |
| 5 | प्रभावी कार्यरत आकार | 500×500×500 मिमी ((D×W×H) |
| 6 | तापमान एकरूपता | ±10°C |
| 7 | तापमान माप की सटीकता | ±1°C |
| 8 | भट्ठी की सतह के तापमान में वृद्धि | ≤50°C |
| 9 | खाली भट्ठी में बिजली की खपत | ≤10% |
| 10 | तापमान नियंत्रण विधि | एससीआर, पीआईडी नियामक; शिमडेन तापमान नियंत्रक, सीमेंस पीएलसी, 10 इंच टच स्क्रीन; तापमान प्रक्रिया वक्र रिकॉर्डिंग और आउटपुट फ़ंक्शन; |
| 11 | हीटिंग एलिमेंट | 0Cr27AL7Mo2 |
| 12 | बोगी सतह प्लेट | Ni7N |
| 13 | कार्य टुकड़े को लोड करने की विधि | हुक के साथ निलंबन पट्टी (310S) पर लटका |
| 14 | भट्ठी का अस्तर | उच्च एल्यूमिनियम सिलिकेट एल्यूमीनियम फाइबर ब्लॉक |
| 15 | भट्ठी के दरवाजे खोलने की विधि | घुमावदार कसने की डिवाइस के साथ साइड खोलने दरवाजा |
3संरचनात्मक परिचय

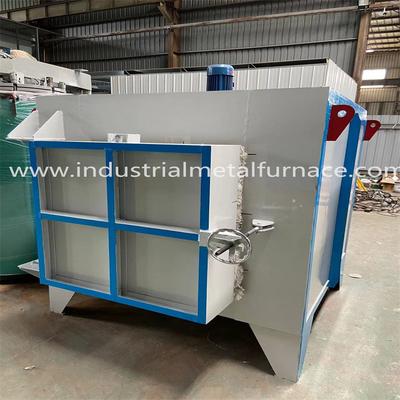

RX3-25-12 हीटिंग ओवन में मुख्य रूप से भट्ठी का शरीर, अस्तर, भट्ठी का दरवाजा, हीटिंग तत्व और तापमान नियंत्रण प्रणाली शामिल है।
3.1 फरनासा निकाय
भट्ठी के शरीर की इस्पात संरचना 6-8# अनुभागीय इस्पात और 3-12 मिमी इस्पात प्लेटों से बनी है।और अनुभागीय इस्पात bracing के साथ सुदृढ़ कर रहे हैंभट्ठी की बाहरी दीवार को प्राइमर की 2 परतों और कोटिंग पेंट की 2 परतों से चित्रित किया गया है। भट्ठी का मुख्य भाग गर्मी प्रतिरोधी पेंट से चित्रित किया गया है।
3.2 अस्तर
बॉक्स प्रकार के ओवन शरीर को अग्निरोधी ईंटों और फाइबर से बनाया गया है। उपयोग की जाने वाली अस्तर सामग्री गोल इस्पात भागों द्वारा तय गुणवत्ता वाले एल्यूमीनियम फाइबर हैं।एल्यूमीनियम फाइबरों को पूर्व-संपीड़ित किया जाता है ब्लॉक में (संपीड़न गुरुत्वाकर्षण: ≥235 किलोग्राम/मीटर3) और फिर 321 गोल स्टेनलेस स्टील भागों द्वारा भट्ठी के शरीर पर तय किया जाता है। इस अग्निरोधक अस्तर संरचना में कम गर्मी चालकता, मजबूत विरोधी झटके क्षमता और विरोधी कटाव के फायदे हैं।अस्तर की कुल मोटाई 325 मिमी हैसिलिकेट एल्यूमीनियम फाइबर अधिकतम 1250°C के तापमान का सामना करता है।
3.3 भट्ठी के दरवाजे और दरवाजे ऊपर-नीचे की प्रणाली
बॉक्स प्रकार के भट्ठी के दरवाजे में पूरी तरह से फाइबर अस्तर और स्टील संरचना आवरण शामिल है। दरवाजे का फ्रेम 12 मिमी स्टील प्लेट से बना है।दरवाजा अस्तर उच्च तापमान फाइबर ब्लॉक है जो भट्ठी शरीर अस्तर के समान है. भट्ठी की समग्र संरचना हीटिंग के दौरान अपना आकार बनाए रखती है. दरवाजा साइड ओपनिंग प्रकार का होता है. दरवाजा मैन्युअल रूप से साइड में खोला जाता है.
3.4 भट्ठी के तल:
भट्ठी के नीचे 30 मिमी मोटी Ni7N बोगी सतह प्लेट के साथ ज्वालामुखी निर्माण से बना है। भार-धारी तल सतह सपाट है।गर्मी प्रतिरोधी इस्पात तल प्लेट की एक परत लोड असर सुनिश्चित करने और भट्ठी तार की सेवा जीवन की रक्षा के लिए रखा जाता है.
निचला अस्तर: एक कम्पोजिट अस्तर प्रथम श्रेणी के उच्च एल्युमिनस अग्निरोधक ईंटों, हल्के अग्निरोधक ईंटों, इन्सुलेशन ईंटों आदि से बना होता है।हीटिंग तत्व की स्थापना के लिए खांचे अस्तर पर बनाए जाते हैं, and heavy high alumina refractory bricks are used for collision prone and load-bearing areas (mixed with high-temperature binders in the mud during masonry) to enhance the strength of the furnace lining structureउत्पादन के दौरान, फैलाव जोड़ों को छोड़ दिया जाता है ताकि अस्तर को गर्म होने पर फैलने और क्षतिग्रस्त होने से रोका जा सके।
3.5 हीटिंग एलिमेंट
हीटिंग तत्वः 0Cr27AL7Mo2 प्रतिरोध मिश्र धातु प्रतिरोध पट्टी बाईं और दाईं दीवारों, भट्ठी के नीचे और भट्ठी के नीचे माउंट कर रहे हैं।
3.6 विद्युत नियंत्रण प्रणाली
तापमान नियंत्रणः बुद्धिमान शिमडेन तापमान नियंत्रक का उपयोग करके तापमान नियंत्रण के लिए पीआईडी नियंत्रण को अपनाया जाता है। इसके उचित मापदंडों को सेट करके,प्रत्येक तापमान क्षेत्र का इष्टतम नियंत्रण प्राप्त किया जा सकता हैइसके ऑनलाइन स्व-समायोजन कार्य के साथ, आदर्श तापमान स्थिरता प्राप्त करने के लिए भट्ठी के इष्टतम पीआईडी मापदंडों की गणना की जा सकती है।
यह प्रणाली हीट ट्रीटमेंट ओवन के तापमान को नियंत्रित करती है।
प्रक्रिया की आवश्यकताओं के अनुसार, बुद्धिमान तापमान नियंत्रक में स्थापित करने के बाद, यह तापमान क्षेत्र नियंत्रण के लिए आवंटित किया जाता है।निचले स्तर पर संकेत भेजें, और प्रत्येक क्षेत्र में ऊपरी स्तर के उपकरण से तापमान डेटा एकत्र करें।
जब मुख्य शक्ति चालू हो जाती है, तो डिवाइस स्मार्ट उपकरण में सेटिंग्स के अनुसार इलेक्ट्रिक फर्नेस को नियंत्रित करेगा।

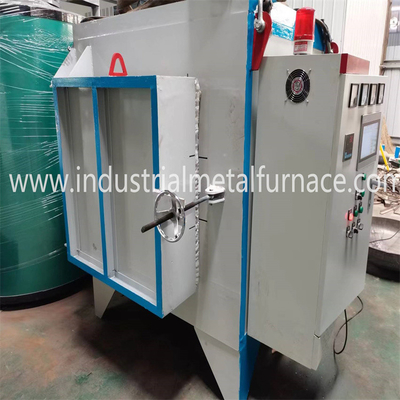

शक्ति नियंत्रण: नियंत्रण निष्पादन प्रणाली एक उच्च शक्ति ट्रिगर प्रणाली को अपनाती है, जो एक रेडिएटर और एक पूर्ण वायु शीतलन प्रणाली से सुसज्जित है।माध्यमिक सुरक्षा के लिए एक स्वचालित हवा स्विच से सुसज्जितविद्युत हीटिंग तत्वों के प्रत्येक समूह में विद्युत हीटिंग तत्वों के लिए एक एम्पमीटर, वोल्टमीटर और ऑन/ऑफ संकेतक से लैस है।सुरक्षित उपयोग सुनिश्चित करने के लिए इंटरलॉक सुरक्षा और सुरक्षा ग्राउंडिंग उपायों पर शक्ति के साथ.
4. घटक उत्पत्ति
| नहीं. | पद | उत्पत्ति |
| 1 | तापमान नियंत्रक | शिमाडेन, जापान |
| 2 | हीटिंग एलिमेंट | शोगांग |
| 3 | सूती कपास | लुयांग, शांगडोंग |
| 4 | विद्युत घटक | डिलिक्स |
| 5 | थर्मल कपल | K प्रकार, अनहुई |
| 6 | टच स्क्रीन | एमसीजीएस |
| नोट्स:उपरोक्त घटकों को वर्तमान घटकों की अनुपलब्धता के कारण अन्य समकक्ष घटकों में बदला जा सकता है। | ||
5. स्थापना
ओवन को स्वयं ग्राहक द्वारा स्थापित किया जाना है जबकि आपूर्तिकर्ता अंग्रेजी में उपयोगकर्ता पुस्तिका प्रदान करता है,दुनिया भर में मौजूदा महामारी की स्थिति के कारण ग्राहकों के लिए ऑनलाइन समर्थन और गाइड वीडियो.
6बिक्री के बाद सेवा
ओवन की वारंटी शिपमेंट की तारीख से 13 महीने की है। वारंटी अवधि के दौरान, क्षति की मरम्मत या प्रतिस्थापन किया जाता है यदि वे निर्माण दोषों के कारण होते हैं।खरीदार से एक निश्चित दर पर शुल्क लिया जाता है यदि क्षति खरीदार द्वारा स्वयं की जाती है.
