| ब्रांड नाम: | WONDERY |
| मॉडल संख्या: | RT3-980-12 |
| मूक: | 1सेट/सेट |
| कीमत: | TO BE ENGOTIATED |
| डिलीवरी का समय: | 60 दिन |
| भुगतान की शर्तें: | एल/सी, टी/टी |

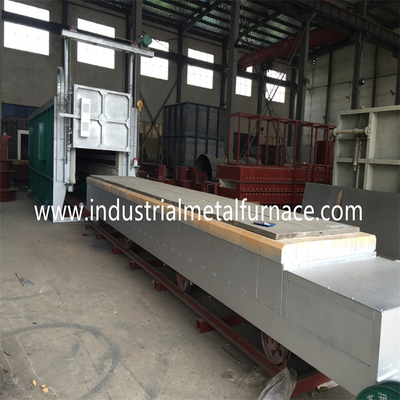

1200 °C स्टेनलेस स्टील पाइप एनीलिंग हीट ट्रीटमेंट ओवन बोगी फायरहाउस कार बॉटम प्रकार
1उपकरण का उद्देश्य
RT3-980-12 कुनेचिंग कार बॉटम ओवन का उपयोग मुख्य रूप से एनीलिंग के लिए किया जाता है और विभिन्न स्टेनलेस स्टील भागों का ताप उपचार।
2. तकनीकी मापदंड
| नहीं। | पद | तकनीकी मापदंड |
| 1 | नामित शक्ति | 980 kW + 5% (1-100%) समायोज्य |
| 2 | विद्युत आपूर्ति पैरामीटर | 380V, 3 चरण, 50Hz |
| 3 | नामित तापमान | 1200°C |
| 4 | खाली भट्ठी ताप गति | ≤ 2 घंटे |
| 5 | नियंत्रण क्षेत्रों की संख्या | 8 स्वतंत्र तापमान नियंत्रण क्षेत्र सामने और पीछे 8 तापमान नियंत्रण थर्मोकपल्स |
| 6 | प्रभावी कार्यरत आकार | 12000×1800×1800 मिमी (L*W*H) |
| 7 | भट्ठी के शरीर के आयाम | 12800×2800×3300 मिमी (L*W*H) ऊंचाई में भट्ठी के दरवाजे के फ्रेम की ऊंचाई शामिल नहीं है |
| 8 | ट्रॉली रेल की लंबाई (आग से बाहर) | ~267000 मिमी लंबाई |
| 9 | हीटिंग एलिमेंट कनेक्शन | YYYYYYYY |
| 10 | तापमान एकरूपता | ±10°C |
| 11 | उपकरण तापमान नियंत्रण की सटीकता | ±1°C |
| 12 | खाली भट्ठी में बिजली की हानि | ≤10% |
| 13 | तापमान नियंत्रण विधि |
पावर रेगुलेटर, पीआईडी रेगुलेटर, जापानी द्वीप मीटर 32-चरण तापमान नियंत्रण के साथ, 485 संचार इंटरफ़ेस और 10.1-इंच टच स्क्रीन,जो भविष्य में कारखाने की एमईएस प्रणाली या ईआरपी प्रणाली से जुड़ा जा सकता है. टच स्क्रीन एक वर्ष से अधिक समय तक ऐतिहासिक डेटा रिकॉर्ड कर सकती है, 10 से अधिक प्रक्रियाओं को संग्रहीत कर सकती है, और अति-तापमान अलार्म है। |
| 14 | भट्ठी की बाहरी दीवार के तापमान में वृद्धि | <40 °C |
| 15 | हीटिंग एलिमेंट सामग्री | 0Cr27AL7MO2 ((स्ट्रिप) |
| 16 | भट्ठी के तल की सामग्री | Ni7N गर्मी प्रतिरोधी स्टील कुल मोटाई 30 मिमी |
| 17 | लोड करने की विधि | workpiece ट्रॉली की सतह पर उठाया जाता है, और ट्रॉली हीटिंग में चलाया जाता है |
| 18 | भट्ठी के अस्तर का रूप | उच्च तापमान अस्थिर फाइबर संरचना को अपनाएं |
| 19 | ओवन के दरवाजे के खुलने और बंद होने का रूप | 2 टन के इलेक्ट्रिक लिफ्ट का 1 सेट ऊपर और नीचे चलता है और अपने स्वयं के वजन को संपीड़ित करता है और सील करता है |
| 20 | ट्रॉली के प्रवेश और निकास का प्रपत्र | 7.5KW के साइक्लोइडल पिनव्हील रिड्यूसर का 1 सेट पहिया को अंदर और बाहर चलाता है |
| 21 | ट्रॉली यात्रा बिजली आपूर्ति मोड | टैंक चेन रूटिंग |
3. समग्र विशेषताएं और संरचनाउपकरण
RT3-980-12 बोगी फायर फर्नेस मुख्य रूप से फर्नेस शेल, फर्नेस अस्तर, फर्नेस दरवाजा और
भट्टी के दरवाजे उठाने की तंत्र, भट्टी के दरवाजे दबाने और सील करने की तंत्र; लोड असर ट्रॉली और
ट्रॉली ट्रैक्शन तंत्र, भट्ठी शरीर और ट्रॉली सीलिंग तंत्र; हीटिंग तत्व और निर्धारण उपकरण;
ओवन तापमान स्वचालित नियंत्रण प्रणाली; और इसी तरह।
3.1 ओवन शेल, 1 सेट
3.2भट्ठी का अस्तर: अस्तर एक पूर्ण फाइबर संरचना है, उच्च गुणवत्ता वाले जिरकोनियम-एल्यूमीनियम से निर्मित है
मानक स्टेनलेस स्टील गोल स्टील भागों और वैज्ञानिक और उचित स्थापना का उपयोग कर अग्निरोधक फाइबर
फाइबर फोल्डिंग ब्लॉक को स्थापना से पहले फिर से पूर्व-संपीड़ित किया जाता है (संपीड़ित थोक घनत्व ≥ 230Kg/m3),
स्टेनलेस स्टील गोल स्टील के साथ भट्ठी शीर्ष खोल पर तय और इन्सुलेशन की स्थापना मोटाई
सामग्री 325 मिमी है। संरचना में कम थर्मल चालकता, कम थर्मल विघटन, उत्कृष्ट रासायनिक
स्थिरता, थर्मल स्थिरता, थर्मल कंपन प्रतिरोध, उत्कृष्ट तन्यता शक्ति और संक्षारण प्रतिरोध।
एल्यूमीनियम सिलिकेट फाइबर का उच्चतम तापमान प्रतिरोध 1360 °C है, और फाइबर फिक्सिंग भाग की सामग्री 304 स्टेनलेस स्टील है।
3.3भट्ठी के दरवाजे और भट्ठी के दरवाजे की तंत्र, भट्ठी के दरवाजे के दबाने और सील तंत्र;
3.4भारवाहक ट्रॉली और ट्रॉली कर्षण तंत्र, भट्ठी शरीर और ट्रॉली सीलिंग तंत्र
3.4.1 ट्रॉली और ट्रॉली की कर्षण तंत्र
ट्रॉली एक फ्रेम, ट्रॉली की सतह पर एक स्टील प्लेट, पहियों, ज्वालामुखी निर्माण से बनी है,
एक गर्मी प्रतिरोधी स्टील भट्ठी तल प्लेट Ni7N, और एक ट्रॉली कर्षण तंत्र।
3.4.1 ट्रॉली स्टील संरचनाः यह 18 # स्टील बीम और 10 मिमी स्टील प्लेट से वेल्डेड है।
इसकी कठोरता पूर्ण भार के तहत सामान्य संचालन और दीर्घकालिक उपयोग के दौरान कोई विरूपण सुनिश्चित करती है।
3.4.2 पहिया: ट्रॉली के पहिया प्रसंस्करण के बाद ZG55# स्टील कास्टिंग से बने होते हैं।
ट्रांसमिशन शाफ्ट सटीक प्रसंस्करण और टेम्परिंग उपचार के साथ 45# स्टील से बना है।
ट्रांसमिशन असर भार आवश्यकताओं को सुनिश्चित करने के लिए भारी शुल्क रोलर असर का उपयोग करता है।
ट्राली के पहियों के दबाव को कम करने के लिए 16 Ø 240 पहियों के 8 जोड़े लगाए जाते हैं
पूरी ट्रॉली का समर्थन करने के लिए ट्रॉली के नीचे।
3.4.3 आवरणः भारी उच्च एल्यूमीनियम आगरोधी ईंटें, हल्के आगरोधी ईंटें, इन्सुलेशन ईंटें,
आदि का उपयोग कम्पोजिट अस्तर बनाने के लिए किया जाता है।
टकराव के लिए प्रवण भागों और लोड-असर भागों के निर्माण (उच्च तापमान चिपकने वाला जोड़ा जाता है)
निर्माण के दौरान कीचड़ के लिए) भट्ठी अस्तर की संरचनात्मक ताकत बढ़ाने के लिए।
उत्पादन के दौरान जोड़ों को छोड़ दिया जाता है ताकि ऊष्मायन के बाद अस्तर का विस्तार न हो और अस्तर को नुकसान न पहुंचे।
भट्ठी के नीचे की प्लेट Ni7N सामग्री से 30 मिमी की कुल मोटाई के साथ डाली गई है।
अधिकतम तापमान ≤ 1200°C है और इसे बिना विरूपण या दरार के लंबे समय तक इस्तेमाल किया जा सकता है।
3.4.4 ट्रॉली ट्रैक्शन तंत्र: ट्रॉली की यात्रा तंत्र स्व-चालित मोड को अपनाता है।
ट्रॉली ट्रॉली ड्राइविंग पहिया ड्राइव करने के लिए reducer के माध्यम से भट्ठी में प्रवेश करता है और बाहर निकलता है
ट्रॉली चलाने के लिए, और ऑपरेशन स्थिर और विश्वसनीय है।
3.4.5 भट्ठी के शरीर और मेज के बीच सीलिंग तंत्र
सील की समस्या भट्ठी के डिजाइन का एक बहुत ही महत्वपूर्ण हिस्सा है।
प्रदर्शन सीधे भट्ठी में तापमान की एकरूपता और सेवा को प्रभावित करता है
भट्ठी का जीवन काल; इसका ऊर्जा की खपत और ताप उपचार पर भी बड़ा प्रभाव पड़ता है।
भट्ठी की समग्र संरचना में, सीलिंग डिवाइस अपेक्षाकृत उच्च गुणवत्ता में है।
उच्च तापमान क्षेत्र और कार्य वातावरण अपेक्षाकृत कठोर है।
विश्वसनीय प्रदर्शन, सरल संरचना, लंबी सेवा के साथ एक सीलिंग समाधान को अपनाने के लिए आवश्यक
जीवन और आसान रखरखाव।
भट्ठी के दरवाजे, भट्ठी के शरीर और ट्रॉली के बीच की सील अधिक महत्वपूर्ण है।
भट्टी के दरवाजे और भट्टी शरीर के बीच सील मृत भार संपीड़न को अपनाता है
यांत्रिक उद्योग में गर्मी उपचार भट्टियों में आम तौर पर इस्तेमाल की जाने वाली संरचना और सीलिंग
ट्रॉली और भट्ठी के शरीर के बीच एक विशेष आकार की ईंट और फाइबर कपास ब्लॉक सील है।
उपरोक्त संरचना अच्छी तरह से और व्यापक रूप से ट्रॉली प्रकार हीटिंग भट्टियों और ट्रॉली प्रकार में इस्तेमाल किया गया है
गर्मी उपचार भट्टियों में, और एक अच्छा सील प्रभाव है।

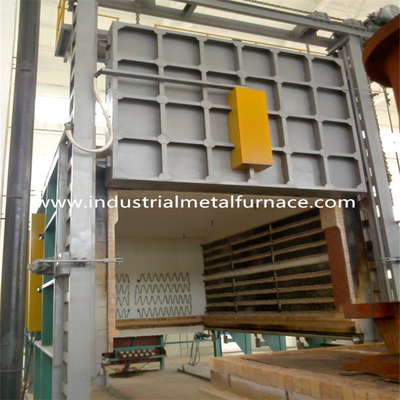

3.5 भट्ठी हीटिंग तत्व
हीटिंग तत्व उच्च गुणवत्ता वाले उच्च प्रतिरोध मिश्र धातु सामग्री 0Cr27AL7Mo2 से बना है,
जिसे एक लहराती आकार में संसाधित किया जाता है और भट्ठी के शरीर के दोनों ओर स्थापित किया जाता है।
सभी सीसा छड़ें φ16 0Cr25AL5 सामग्री से बने होते हैं, और सीसा छड़ों के वायरिंग क्लैंप हैं
विशेष औद्योगिक क्लैंप यह सुनिश्चित करने के लिए कि वायरिंग मजबूत और विश्वसनीय है।
प्रतिरोध शून्य से जुड़े होते हैं, और तटस्थ तार का क्रॉस-सेक्शनल क्षेत्र
उद्योग मानकों की आवश्यकताएं।
3.6इलेक्ट्रॉनिक नियंत्रण प्रणाली
तापमान नियंत्रणः तापमान नियंत्रण बहु-खंड क्षेत्र निर्धारण नियंत्रण को अपनाता है और अपनाता है
जापान शिमडेन बुद्धिमान तापमान नियंत्रक. इसके उचित मापदंडों को सेट करके,
यह प्रत्येक तापमान क्षेत्र का सर्वोत्तम नियंत्रण प्राप्त कर सकता है। अपने ऑनलाइन स्व-समायोजन समारोह का उपयोग करके,
यह भट्ठी के सर्वोत्तम पीआईडी मापदंडों की गणना कर सकता है और अधिक आदर्श तापमान स्थिरता प्राप्त कर सकता है।
3. 7 पूर्ण उपकरणों की आपूर्ति का दायरा
| नहीं। | इट | मात्रा | टिप्पणियाँ |
| 1 | भट्ठी का शरीर | 1 सेट | |
| 2 | ट्रॉली | 1 सेट | भट्ठी तल प्लेट सहित |
| 3 | इलेक्ट्रिक ड्राइवट्रेन | दो सेट | ट्रॉली का 1 सेट, भट्ठी के दरवाजे का 1 सेट |
| 4 | हीटिंग तत्व | 1 सेट | प्रतिरोध बैंड |
| 5 | तापमान नियंत्रण प्रणाली | 1 सेट | |
| 6 | पीआईडी नियंत्रण कैबिनेट | 1 | 1800 × 800 × 600 मिमी |
| 6.1 | तापमान नियंत्रण यंत्र | 4 | प्रोग्रामिंग, 485 संचार के साथ |
| 6.2 | 15 इंच का टच स्क्रीन | 1 सेट | |
| 6.3 | थाइरिस्टोर | 24 सेट | 600 ए |
| 6.4 | मुआवजा तार | 160 मीटर | |
| 6.5 | थर्मोकपल | 8 | 0-1300 |
| 6.6 | समर्थन विद्युत | 1 सेट | पावर रेगुलेटर, एयर स्विच, एम्पीमीटर, वोल्टमीटर, थर्मल रिले, स्विच आदि |
| 7 | तकनीकी डेटा | 1 प्रति | |
| 7.1 | बुनियादी आरेख | 1 प्रति | |
| 7.2 | तापमान नियंत्रण प्रणाली विद्युत योजनाबद्ध आरेख | 1 प्रति | |
| 7.3 | विद्युत भट्ठी के लिए निर्देश पुस्तिका | 1 प्रति | |
| 7.4 | विद्युत भट्ठी उपयोग प्रमाण पत्र | 1 प्रति |
4प्रमुख घटकनिर्माता
| मुख्य घटक निर्माता | ||
| नहीं. | पद | उत्पत्ति |
| 1 | तापमान नियंत्रक | शिमाडेन, जापान |
| 2 | थाइरिस्टोर | जियांगसू डानक्सियांग |
| 3 | प्रतिरोध बैंड | बीजिंग शोगंग |
| 4 | इन्सुलेशन सामग्री | शेडोंग लुयांग समूह |
| 5 | अग्निरोधक सामग्री | हेनान वानचाओ अग्निरोधक सामग्री |
| 6 | कम करनेवाला | Jiangsu Yifan ट्रांसमिशन |
| 7 | विद्युत घटक | डेलीक्सी, चीन |
| 8 | भट्ठी के नीचे की प्लेट | जियांगसू शिंगहुआ जियांदा |
| 9 | 15 इंच का टच स्क्रीन | एमसीजीएस, चीन |
| 10 | 7 इंच का रंगीन स्क्रीन रिकॉर्डर | ज़ियामेन युडियन |
