गड्ढा प्रकार प्रतिरोध बुझाने गड्ढा प्रकार गर्मी उपचार भट्ठी
1. अवलोकन

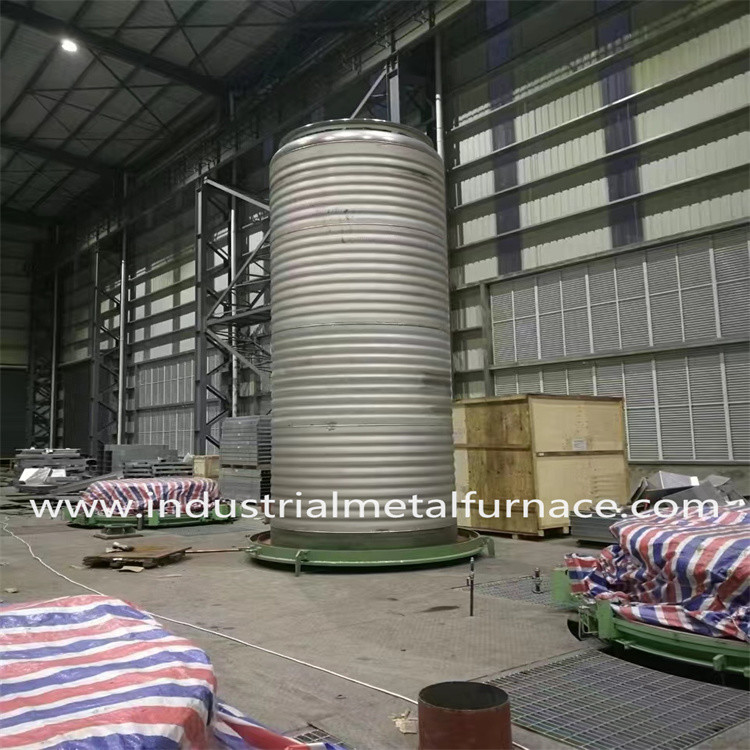

आर क्यू3श्रृंखला उच्च तापमान गड्ढा प्रकार हीटिंग फर्नेस (इसके बाद विद्युत फर्नेस कहा जाता है) एक है
आवधिक संचालन प्रकार प्रतिरोध भट्ठी. नामित तापमान 1200°C है, और भट्ठी एक ऊर्ध्वाधर है
ओवन का ढक्कन हाइड्रोलिक रूप से विभाजित है और ओवन प्रतिरोध बेल्टों से घिरा हुआ है।
प्रतिरोध बेल्ट को भट्ठी के नीचे रखा जाता है और भट्ठी के नीचे की प्लेट को ऊपर रखा जाता है।
भट्ठी में एक स्टेनलेस स्टील सुरक्षा अंगूठी काम टुकड़ा भट्ठी के साथ टकराने से रोकने के लिए है
इस औद्योगिक विद्युत भट्ठी उच्च तापमान के लिए उपयुक्त है
विभिन्न बड़े और मध्यम आकार के भागों के लिए शमन, एनीलिंग और अन्य गर्मी उपचार प्रक्रियाएं।
भट्ठी के अंदर मजबूत सील, उच्च भट्ठी तापमान एकरूपता, अच्छी ऊर्जा की बचत के फायदे
और सुविधाजनक संचालन।
2मुख्यतकनीकीपैरामीटरखदान प्रकार की भट्ठी का
| नाम | इकाई | RQ3-1100-12 | |
| नामित शक्ति | केडब्ल्यू | 1100 | |
| नामित वोल्टेज | 380V, 3 चरण, 50 हर्ट्ज | ||
| नामित तापमान | °C | 1200 | |
| हीटिंग एलिमेंट कनेक्शन | Y | ||
| तापमान नियंत्रण क्षेत्रों की संख्या | क्षेत्र | 8 | |
|
भट्ठी आकार |
व्यास | मिमी | 1800 |
| गहराई | मिमी | 12000 | |
| तापमान नियंत्रण विधि | शक्ति नियामक | ||
| तापमान नियंत्रण यंत्र |
शिमाडेन, जापान (SRS13A) |
||
| भट्ठी तापमान एकरूपता | °C | ≤±15 (रुकावट का चरण) | |
| उपकरण तापमान नियंत्रण की सटीकता | °C | ≤±1 | |
| थर्मोकपल मॉडल | K प्रकार, 8 टुकड़े | ||
| तापमान नियंत्रण विधि | ऊपरी 10 इंच की टच स्क्रीन का उपयोग तापमान सेटिंग, नियंत्रण, निगरानी, रिकॉर्डिंग और थर्मल ट्रीटमेंट प्रक्रिया वक्रों के भंडारण के लिए किया जाता है।बुझाने की भट्ठी के निचले भाग जापानी शिमडेन SRS13A औद्योगिक पीआईडी तापमान नियंत्रक को गोद लेता है, और पूरी भट्ठी ऐसे कार्यक्रम निष्पादन पूरा अलार्म, अधिक तापमान ध्वनि और प्रकाश अलार्म, और स्वचालित करंट कट-ऑफ जैसे कार्यों से लैस है। | ||
| ओवन कवर खोलने की विधि | इलेक्ट्रो-हाइड्रोलिक धक्का छड़ी बाएं और दाएं | ||
| हीटिंग तत्व | एचआरई प्रतिरोध पट्टी | ||
| सुरक्षात्मक अंगूठी सामग्री | स्टेनलेस स्टील 310S, t=5mm | ||
| भट्ठी के तल की सामग्री | ZG40Cr25Ni20, t=30mm | ||
| भट्ठी का अस्तर | भट्ठी के शरीर के लिए अग्निरोधक फाइबर कंबल, भट्ठी के तल के लिए मिश्रित अग्निरोधक ईंट | ||
| विद्युत घटक का ब्रांड | चिंट इलेक्ट्रिक | ||
3. उपयोग की शर्तें
3.1 इनडोर उपयोग;
3.2 कोई प्रवाहकीय धूल, विस्फोटक गैस या संक्षारक गैस नहीं है जो धातु और आसपास के इन्सुलेशन को गंभीर रूप से क्षति पहुंचा सकती है;
3.2 कोई स्पष्ट कंपन या झटके नहीं;
3.4 कार्यशाला में अग्निशमन और धुआं निकासी सुविधाएं होनी चाहिए।
4संरचनात्मक परिचय

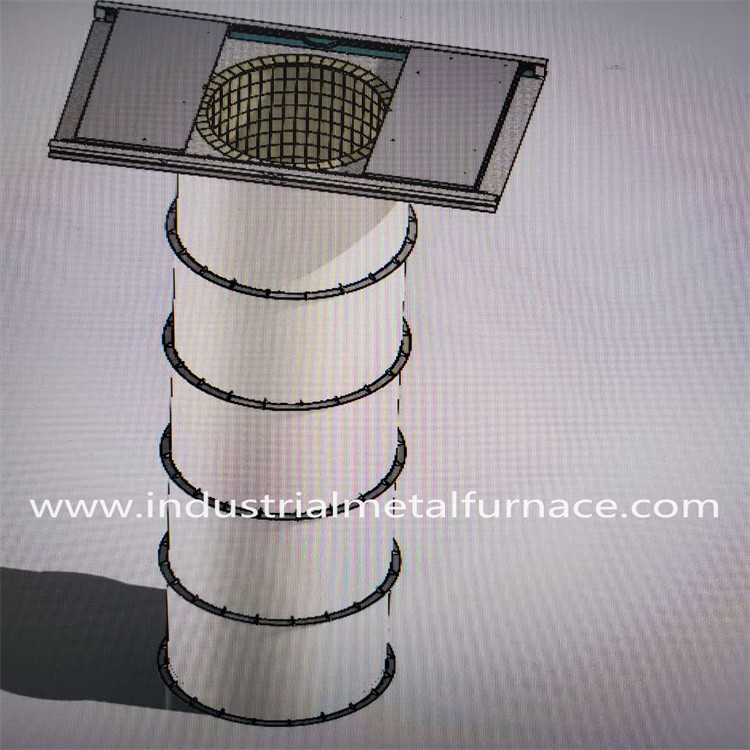

विद्युत बुझाने की भट्ठी मुख्य रूप से भट्ठी के खोल, भट्ठी के अस्तर, हीटिंग तत्वों, सुरक्षात्मक ढक्कन से बनी होती है
भट्ठी के नीचे की प्लेट, भट्ठी का ढक्कन और उठाने की तंत्र, तापमान नियंत्रण प्रणाली आदि।
4.1 भट्ठी के खोल को मुख्य रूप से उच्च गुणवत्ता वाले 5 मिमी मोटी स्टील प्लेटों से एक ठोस फ्रेम में वेल्डेड किया जाता है।
भट्ठी शरीर चार खंडों में विभाजित है और ऊपर और नीचे spliced है। पूरे इस्पात संरचना लाभ है
सुंदर दिखने और उच्च कठोरता का। भट्ठी के शरीर की उपस्थिति सीधी, सुंदर, बिना झुर्रियों या
असमानता भट्ठी शरीर के बाहरी दो परतों प्राइमर और शीर्ष कोट के दो परतों के साथ चित्रित किया जाता है के अनुसार
रंग कोड सामान्य उद्योग मानक या पार्टी ए के कारखाने मानक के अनुसार चुना जाता है,
और मुख्य भागों को उच्च तापमान प्रतिरोधी पेंट से चित्रित किया गया है।
4.2 आवरण का मुख्य भाग उच्च गुणवत्ता वाले जिरकोनियम युक्त अग्निरोधक फाइबर फोल्डिंग ब्लॉकों से निर्मित है
शैंडोंग लुयांग की वैक्यूम स्पिनिंग विधि द्वारा, मानक स्थिरता और वैज्ञानिक और उचित माउंटिंग विधियों का उपयोग करके।
फाइबर फोल्डिंग ब्लॉकों को फिर से माउंट करने से पहले पूर्व-संपीड़ित किया जाता है और विशेष स्टेनलेस स्टील के निर्धारण के साथ खोल पर तय किया जाता है।
भट्ठी के अस्तर की कुल स्थापना मोटाई 300 मिमी है। संरचना में कम थर्मल चालकता है, कम थर्मल
विघटन, उत्कृष्ट रासायनिक स्थिरता, थर्मल स्थिरता, थर्मल कंपन प्रतिरोध, उत्कृष्ट तन्य शक्ति और संक्षारण
प्रतिरोध. ज़िरकोनियम युक्त एल्यूमीनियम सिलिकेट फाइबर का अधिकतम तापमान प्रतिरोध 1350 °C है और सामग्री
स्थिरता के स्टेनलेस स्टील गोल स्टील है।
4.3 विद्युत प्रतिरोध गड्ढा प्रकार गर्मी उपचार भट्ठी तल भारी उच्च एल्यूमीनियम से बने एक मिश्रित अस्तर से बना है
अग्निरोधक ईंटें, हल्के अग्निरोधक ईंटें, इन्सुलेशन ईंटें आदि। टकराव-प्रवण भागों और भार-रक्षक भागों का निर्माण किया जाता है
भारी उच्च एल्यूमीनियम अग्निरोधक ईंटों के साथ (उच्च तापमान चिपकने वाला निर्माण के दौरान कीचड़ में जोड़ा जाता है)
भट्ठी के अस्तर की संरचनात्मक ताकत। अस्तर के विस्तार से रोकने के लिए उत्पादन के दौरान विस्तार जोड़ छोड़ दिया जाता है और
गर्मी के बाद अस्तर को नुकसान पहुंचाना। अग्निरोधी परत एक स्ट्रिप ग्रूव में निर्मित होती है जहां हीटिंग तत्व रखा जाता है,
और भट्ठी के नीचे की प्लेट रखने के लिए भी प्रयोग किया जाता है।
4.4 भट्ठी के नीचे हीटिंग तत्व को ZG40Cr25Ni20 गर्मी प्रतिरोधी स्टील से बने भट्ठी के नीचे की प्लेट से ढका जाता है
30 मिमी की मोटाई के साथ. यह एक नए प्रकार के buckle को अपनाता है ताकि workpiece के ऑक्साइड स्केल को workpiece में गिरने से रोका जा सके.
हीटिंग तत्व।
4.5 हीटिंग तत्व उच्च गुणवत्ता वाले उच्च प्रतिरोध मिश्र धातु सामग्री HRE प्रतिरोध बेल्ट में संसाधित से बना है
प्रतिरोध बेल्ट विशेष सिरेमिक शिकंजा के साथ तय है (प्रतिरोध बेल्ट स्थापना देखें)
इसकी संरचना स्थापित करने में आसान है और रखरखाव और प्रतिस्थापन में तेज़ है।
एक थर्मल शॉर्ट सर्किट के साथ भट्ठी खोल के स्थानीय ओवरहीटिंग का कारण बनाने के लिए भट्ठी खोल. स्थापना के दौरान,
एक सिरेमिक गास्केट फाइबर दीवार और प्रतिरोध बेल्ट के बीच रखा जाता है कि फाइबर सतह सुनिश्चित करने के लिए नहीं है
प्रतिरोध बेल्ट के प्रत्यक्ष संपर्क में, जिससे प्रतिरोध बेल्ट का ताप प्रभाव बढ़ता है।
सिरेमिक शिकंजा और वाशर दोनों को कोरंडम का उपयोग करके उच्च तापमान पर सिंटर और बनाया जाता है
उपकरण को आठ भागों में विभाजित किया गया है
प्रत्येक हीटिंग सेक्शन में एक स्वतंत्र हीटिंग ग्रुप लगाया गया है और इसमें कोई क्रॉस जोन व्यवस्था नहीं है।
प्रतिरोध बैंड स्थापना आरेख सिरेमिक पेंच चित्र
4.6 सुरक्षा अंगूठी की सामग्री स्टेनलेस स्टील 310S है, जिसकी मोटाई 5 मिमी है।
कई सुरक्षा छल्ले भट्ठी में ऊपर और नीचे स्थापित हैं, जो प्रभावी रूप से

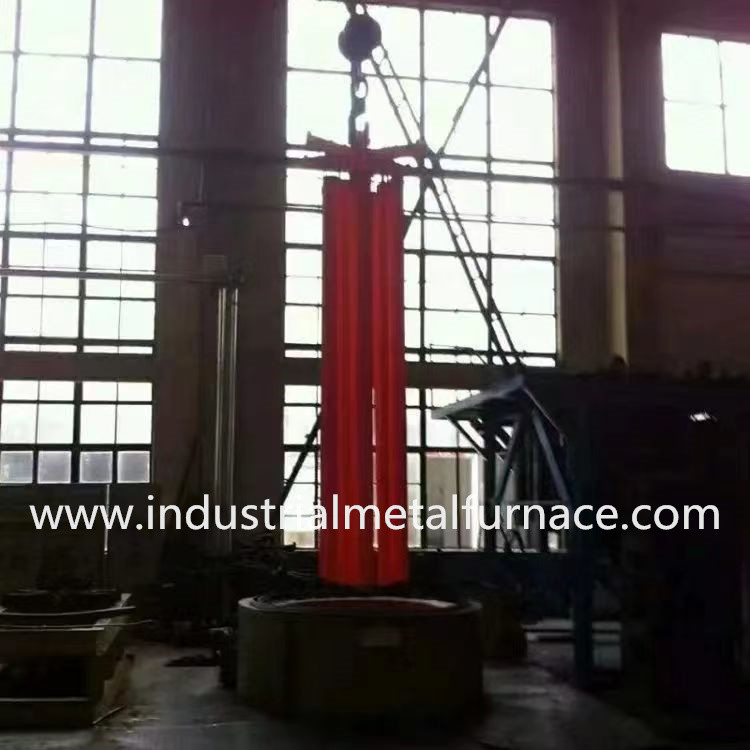

भट्ठी में प्रवेश करने और बाहर निकलने पर काम के टुकड़े के बाएं और दाएं स्विंग, और रोक सकते हैं
भट्ठी में प्रवेश करने और भट्ठी से बाहर निकलने पर भट्ठी के तार से टकराने से कार्य टुकड़ा।
4.7 भट्ठी का ढक्कन और खोलने और बंद करने का तंत्रः भट्ठी का ढक्कन
3 मिमी मोटी स्टील प्लेट को आधा कर दिया गया है और इन्सुलेशन सामग्री जिरकोनियम युक्त एल्यूमीनियम से बनी है
सिलिकेट फाइबर फोल्डिंग ब्लॉक एंकर के साथ तय, 300 मिमी की मोटाई के साथ।
खोला और बंद किया जाता है हाइड्रोलिक धक्का छड़ों के साथ, और pulleys स्थापित कर रहे हैं बाएं और दाएं भट्ठी कवर पर.
4.8 विद्युत नियंत्रण प्रणाली
4.8.1 मुख्य नियंत्रण घटक जैसे कि पावर रेगुलेटर, एसी संपर्ककर्ता, फास्ट फ्यूज, मध्यवर्ती रिले,
ऑपरेशन स्विच, बटन, सिग्नल इंडिकेटर लाइट आदि प्रसिद्ध घरेलू ब्रांडों के विश्वसनीय उत्पादों को अपनाते हैं।
वर्तमान और वोल्टेज इंगित करने वाले उपकरण संवेदनशील, सटीक, विश्वसनीय और लंबे सेवा जीवन के हैं।
4.8.2 स्वचालित तापमान नियंत्रण प्रणाली
(नियंत्रण कैबिनेट आरेख)
4.8.4 प्रत्येक तापमान क्षेत्र का तापमान जापानी शिमडेन SRS13A द्वारा नियंत्रित किया जाता है
श्रृंखला बुद्धिमान कार्यक्रम तापमान नियंत्रक और एक उच्च शक्ति शक्ति नियामक द्वारा विनियमित।
प्रत्येक क्षेत्र का मुख्य नियंत्रण उपकरण टच स्क्रीन के साथ संवाद करता है, और इसके आउटपुट का उपयोग करता है
हीटिंग प्रक्रिया को नियंत्रित करने के लिए पावर रेगुलेटर को सीधे ट्रिगर करने के लिए समय अनुपात मॉड्यूल तकनीक।
4.8.5 जापानी शिमडेन पिट प्रकार के इलेक्ट्रिक ओवन के लिए बुद्धिमान तापमान नियंत्रक है
तापमान और समय की एकीकृत प्रोग्रामिंग, तापमान और समय की स्वतंत्र सेटिंग के कार्य,
और माप प्रदर्शन. मीटर में कई आउटपुट मोड और बहु-चैनल आउटपुट नियंत्रण कार्य हैं,
और ऑनलाइन मैनुअल और स्वचालित मोड के बीच स्विच कर सकते हैं।
(Shimaden SRS13A T)तापसीनियंत्रक)
4.8.6 स्मार्ट मीटर का कार्य टच स्क्रीन के साथ संवाद करना है, ताकि प्रक्रिया वक्र हो
और प्रत्येक क्षेत्र के डेटा को किसी भी समय एक यूएसबी फ्लैश ड्राइव पर बुलाया और मुद्रित किया जा सकता है, और यह भी कर सकते हैं
सभी वास्तविक उत्पादन गर्मी उपचार प्रक्रिया डेटा को स्वचालित रूप से ≥ 1 वर्ष के लिए संग्रहीत करने के लिए यादृच्छिक रूप से संग्रहीत किया जाएगा।
4.8.7 प्रत्येक क्षेत्र में लूप धारा को इंगित करने के लिए तीन एएमपी है और प्रत्येक पावर नियामक मॉड्यूल
त्वरित फ्यूज सुरक्षा से सुसज्जित।
4.8.8 एमसीजीएस टच स्क्रीन इंडस्ट्रियल कंट्रोल मशीन (10 टच स्क्रीन) एक मानक यूएसबी से लैस है
डेटा भंडारण और मुद्रण को सुविधाजनक बनाने के लिए इंटरफ़ेस।
4.8.9 प्रणाली में उच्च विश्वसनीयता और हस्तक्षेप विरोधी कार्य हैं।
4.8.10 निचले स्तर के मास्टर कंट्रोल इंस्ट्रूमेंट से वास्तविक समय में मास्टर कंट्रोल तापमान एकत्र करना।
प्रक्रिया के हर क्षण में प्रत्येक क्षेत्र भट्ठी तापमान की स्थिति और इसके अलार्म किया जा सकता है
वास्तविक समय में प्रदर्शित और रिकॉर्ड किया जाता है जब तक कि प्रक्रिया पूरी नहीं हो जाती।
4.8.11 सिस्टम इंटरफेस
मानव-कंप्यूटर संवाद इंटरफ़ेसः कंप्यूटर डिस्प्ले इंटरफ़ेस में एक रंगीन सिस्टम अवलोकन है,
पैरामीटर सेटिंग्स, पैरामीटर डिस्प्ले, सेटिंग वक्र, प्रक्रिया वक्र, प्रक्रिया सिमुलेशन,
अलार्म इंटरफ़ेस, रिपोर्ट टाइमिंग प्रिंटिंग और सहायता कार्य इंटरफ़ेस. सभी कार्य इंटरफ़ेस चीनी में प्रदर्शित होते हैं.
इसमें प्रक्रिया वक्र सेट होने के बाद एक बटन स्टार्ट और स्टॉप होता है।
5आपूर्ति का दायरा
| नहीं. | नाम | मात्रा | टिप्पणी |
| 1 | हीटिंग ओवन | 1 सेट | |
| 2 | हीटिंग तत्व | 1 सेट | |
| 3 | भट्ठी का ढक्कन और खोलने और बंद करने का तंत्र | 1 सेट | |
| 4 | भट्ठी के नीचे की प्लेट | 1 सेट | |
| 5 | सुरक्षात्मक मामला | 1 सेट | |
| 6 | तापमान नियंत्रण प्रणाली | 1 सेट | |
| 6.1 | नियंत्रण कैबिनेट | 4 पीसी | 1800X800X600 मिमी |
| 6. 2 | जापानी शिमडेन | 8 पीसी | |
| 6.3 | शक्ति नियामक | 8 पीसी | |
| 6.4 | टर्मिनल क्लैंप | कई पीसी | विशिष्ट मात्रा टर्मिनल विन्यास पर निर्भर करती है |
| 6.5 | मुआवजा तार | मांग पर | |
| 6.6 | थर्मोकपल | 8 पीसी | K-प्रकार |
| 6.7 | समर्थन विद्युत | 1 सेट | वायु स्विच, एम्पमीटर, वोल्टमीटर, थर्मल रिले, स्विच आदि |
| 7 | तकनीकी प्रस्ताव | 1 पीसी | |
| 7.1 | बुनियादी आरेख | 1 पीसी | |
| 7. 2 | तापमान नियंत्रण प्रणाली विद्युत योजनाबद्ध आरेख | 1 पीसी | |
| 7.3 | विद्युत भट्ठी उपयोगकर्ता पुस्तिका | 1 पीसी | |
| 7.4 | इलेक्ट्रिक फूटवे ब्रांड | 1 पीसी |
6. घटक उत्पत्ति
| नहीं. | नाम | कारखाना |
| 1 | तापमान नियंत्रक | शिमाडेन, जापान |
| 2 | शक्ति नियामक | केयू, जियांगसू |
| 3 | प्रतिरोध बैंड | शोगांग, बीजिंग |
| 4 | इन्सुलेशन सामग्री | लुयांग, शेडोंग |
| 5 | इन्सुलेशन सामग्री | जिंग्सु |
| 6 | हाइड्रोलिक पुश रॉड | जिंग्सु |
| 7 | विद्युत घटक | चिंट इलेक्ट्रिक |
| 8 | भट्ठी के नीचे की प्लेट | जिंग्सु |
