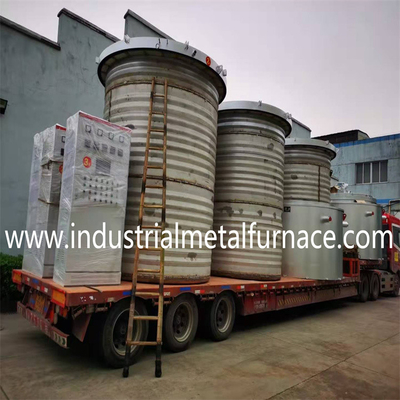

धातु के तार और रॉड के लिए गर्मी उपचार भट्ठी 950C अधिकतम तापमान 320kW शक्ति 3 हीटिंग जोन ऊर्जा बचत डिजाइन
1उपकरण विद्युत ताप उपचार भट्ठी का प्रयोजन
इसका प्रयोग धातु के तारों के सामान्य नरम करने, एनीलिंग और गोलाकार बनाने के लिए किया जाता है।
यह एक अपेक्षाकृत गैर-ऑक्सीकरण और ऊर्जा की बचत करने वाला आवधिक गर्मी उपचार है
इस श्रृंखला के विद्युत भट्टियों का उपयोग गर्मी उपचार प्रक्रियाओं के लिए किया जा सकता है जैसे कि
वायुमंडल को गर्म करने और उच्च तापमान पर 950 डिग्री सेल्सियस से नीचे के ताप के रूप में इसका लाभ है।
भट्ठी के अंदर मजबूत सील, उच्च भट्ठी तापमान एकरूपता, अच्छी ऊर्जा की बचत
और सुविधाजनक संचालन।
2मुख्यतकनीकी पीआरामीटर
| नहीं. | पद | तकनीकी मापदंड |
| 1 | नामित ताप शक्ति | 320 किलोवाट+5%(1-100% शक्ति समायोज्य) |
| 2 | नामित तापमान | 950°C |
| 3 | सामान्य तापमान | 720-850°C |
| 4 | विद्युत आपूर्ति | 380V, 3-चरण, 50Hz |
| 5 | ताप क्षेत्रों की संख्या | 3 क्षेत्र (ऊपरी, मध्य, निचला) |
| 6 | ओवन मफल टैंक का प्रभावी कार्य आकार | Ø 2150 × 2500 मिमी (व्यास × ऊंचाई) |
| 7 | तापमान एकरूपता | ±10°C |
| 8 | तापमान नियंत्रण की सटीकता | ±2°C |
| 9 | खाली भट्ठी में बिजली की हानि | ≤ 10% |
| 10 | भट्ठी के शरीर और भट्ठी के ढक्कन का खोलना | कार्यशाला क्रेन द्वारा खोला और बंद |
| 11 | हीटिंग विधि | भट्ठी की साइड वॉल + भट्ठी के नीचे |
| 12 | भट्ठी के तल की नियोजित भार क्षमता | अधिकतम 10t |
| 13 | भट्ठी की बाहरी दीवार का तापमान वृद्धि | ≤ 45°C |
| 14 | भट्ठी लोड करने की विधि | काम का टुकड़ा ऊंचा किया जाता है और भट्ठी मफल टैंक में गर्म किया जाता है। |
| 15 | तापमान नियंत्रण विधि | पीआईडी थाइरिस्टोर नियंत्रण जापान शिमडेन बुद्धिमान उपकरण तापमान नियंत्रण अति-तापमान अलार्म और अति-तापमान अलार्म के साथ। |
| 16 | पावर कंट्रोलर | एक बुद्धिमान तापमान नियंत्रण उपकरण से जुड़ा थाइरिस्टोर समय आनुपातिक शक्ति नियामक। |
| 17 | भट्ठी के अस्तर का प्रकार | भारी अग्निरोधक ईंटों से निर्मित अग्निरोधक फाइबर संरचना, भट्ठी तल |
| 18 | ओवन मफल टैंक सील का प्रकार | उच्च तापमान सिलिकॉन सील शीतलन विधिः पानी ठंडा |
| 19 | प्रक्रिया अंत शीतलन प्रणाली | तेजी से ठंडा करने वाला ब्लोअर + हवा का आउटलेट |
3उपकरणसंरचना
आरजे2- 320-9 प्रकार के गड्ढे प्रकार के गर्मी उपचार प्रतिरोधक भट्ठी मुख्य रूप से भट्ठी से बना है
शरीर, भट्ठी कवर, हीटिंग तत्व और निर्धारण उपकरण; विद्युत नियंत्रण प्रणाली; भट्ठी
स्वचालित तापमान नियंत्रण प्रणाली आदि

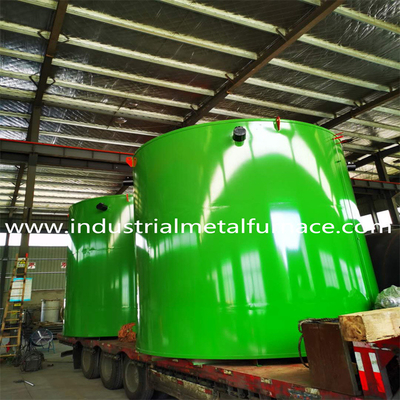

शेलः फ्रेम स्थिरता सुनिश्चित करता है। बाहरी दीवार, ≥4 मिमी स्टील प्लेटों से बनी (10# - 12#)
इस्पातऔर6 मिमी नीचे की प्लेट),यह अच्छी तरह से वेल्डेड है. यह मानकों के अनुसार चित्रित किया गया है, उच्च के साथ -
के लिए कोमल रंगप्रमुख भागों.

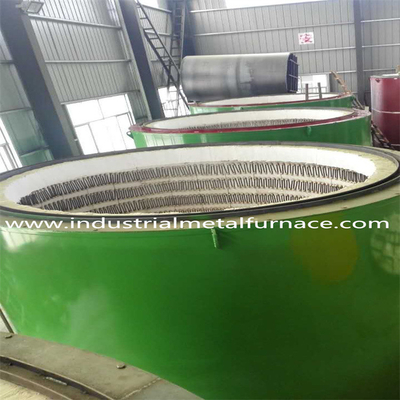

अस्तर: शेडोंग लुयांग से उच्च गुणवत्ता वाले अग्निरोधक फाइबर का उपयोग करके पूर्ण फाइबर संरचना।
पूर्व-संपीड़ित फाइबर ब्लॉक (≥230 किलोग्राम/एम3) को स्टेनलेस स्टील के गोल स्टील से तय किया जाता है।
इन्सुलेशन≥ 320 मिमीमोटी। नीचे विस्तार जोड़ों के साथ उच्च एल्यूमीनियम ईंटें हैं
और पट्टी तापद्वारा कवर किए गए तत्वगर्मी प्रतिरोधी प्लेटें।

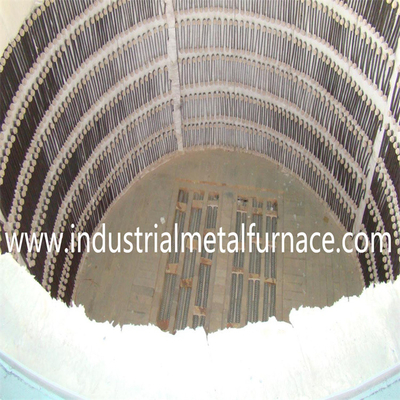

हीटिंग एलिमेंट्सः 0Cr25Al5 मिश्र धातु से बने, घुमावदार प्रतिरोध बेल्ट हैंस्थापित किया गया
पक्षऔर नीचे.विशेष मोल्ड और सिरेमिक शिकंजा का प्रयोग किया जाता है।
के साथस्वतंत्र समूह।सीसा-बाहर छड़ें φ16 0Cr25Al5 हैं, और वायरिंग clamps हैं
क्रोमयुक्त।प्रतिरोध बेल्ट के तटस्थ बिंदुशून्य - कनेक्टेड।

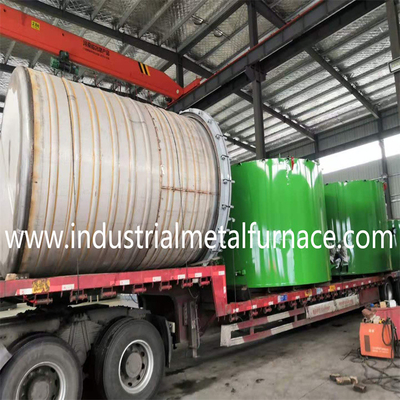

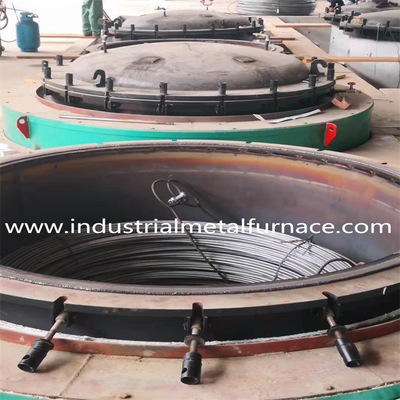

मफल टैंक: 10 मिमी 321 स्टेनलेस स्टील प्लेट (10 मिमी नीचे), एक दौर के साथ बनाया
दबाव -मुहरबंदनीचे और एक सील शीर्ष। 30 मिमी मोटी कार्बन-स्टील flange है
एक ग्रेफाइट सील अंगूठी।25 मिमी ए3शीट धातु कवर, एक 321 स्टेनलेस स्टील के साथ
अछूता बॉक्स, द्वारा सील है 14 - 16मैनुअल शिकंजा।
सुरक्षात्मक वायुमंडल उपकरणः भट्ठी कवर में एक हवा का प्रवेश द्वार, एक निकास बंदरगाह (दोनों
के साथमैनुअल वाल्व),एक दबाव संकेतक, और एक उठाने की अंगूठी।
4. टच स्क्रीन पृष्ठः
5आपूर्ति का दायरा
| नहीं. | पद | क्य़टाय | टिप्पणीs |
| 1 | भट्ठी का शरीर | 1 सेट | भट्ठी तल प्लेट सहित |
| 2 | 321 स्टेनलेस स्टील की भट्ठी मफल टैंक | 1 सेट | अछूता स्टेनलेस स्टील भट्ठी कवर |
| 3 | हीटिंग तत्व | 1 सेट | प्रतिरोध पट्टी |
| 4 | तापमान नियंत्रण प्रणाली | 1 सेट | |
| 5 | नियंत्रण कैबिनेट | 1 सेट | |
| 6 | जापान शिमडेन तापमान नियंत्रक | 3 सेट | |
| 7 | थाइरिस्टोर | 9 सेट | |
| 8 | मुआवजा तार | 60 मीटर | |
| 9 | थर्मोकपल | 3 पीसी | के-प्रकार 0-1100 |
| 10 | समर्थन विद्युत | 1 सेट | संपर्कक, हवा स्विच, एम्पमीटर, वोल्टमीटर, थर्मल रिले, स्विच आदि |
6.एमघटक सूची
| एनo. | पद | उत्पत्ति |
| 1 | तापमान नियंत्रक | निप्पॉन शिमडेन |
| 2 | थाइरिस्टोर | Jiangsu Danxiang Thyristor प्रौद्योगिकी |
| 3 | प्रतिरोध बैंड | शोगांग, बीजिंग |
| 4 | इन्सुलेशन सामग्री | शेडोंग लुयांग समूह |
| 5 | अग्निरोधक सामग्री | यिक्सिंग, जियांगसू |
| 6 | स्टील | तांगशान आयरन एंड स्टील, अंशान आयरन एंड स्टील |
| 7 | स्टेनलेस स्टील प्लेट | TISCO |
| 8 | वैक्यूम पंप | शंघाई |
| 9 | टचस्क्रीन | एमसीजीएस, चीन |
| टिप्पणियाँ:आपूर्तिकर्ता को मौजूदा के अनुपलब्ध होने के कारण समकक्षों के लिए घटक ब्रांड बदलने का अधिकार है। | ||
7बिक्री के बाद सेवा
वैक्यूम हीट ट्रीटमेंट ओवन की गारंटी 13 महीने की है।
विक्रेता भट्ठी की मरम्मत या टूटे हुए हिस्सों को बदलने के लिए जिम्मेदार है
यदि दोष विनिर्माण दोषों के कारण हैं, लेकिन दोषपूर्ण संचालन के कारण क्षति
श्रमिकों की मरम्मत खरीदार स्वयं या विक्रेता द्वारा एक निश्चित दर पर की जानी है।
(आसान पहनने वाले भागों, और उच्च तापमान भागों की प्राकृतिक खपत में शामिल नहीं हैं
वारंटी)
