एल्यूमीनियम होल्डिंग फर्नेस में उच्च थर्मल दक्षता और आसान रखरखाव
1उत्पाद का परिचय
पूल प्रकार का विद्युत रखरखाव भट्ठी मुख्य रूप से गर्मी के लिए उपयुक्त है
गैर लौह धातु के समाधानों के संरक्षण के लिए, और के लिए इस्तेमाल किया जा सकता है
मरम्मत कास्टिंग मशीनों का केंद्रीकृत ताप संरक्षण, केन्द्रापसारक कास्टिंग,
गुरुत्वाकर्षण कास्टिंग, सटीक कास्टिंग और अन्य प्रक्रियाएं।

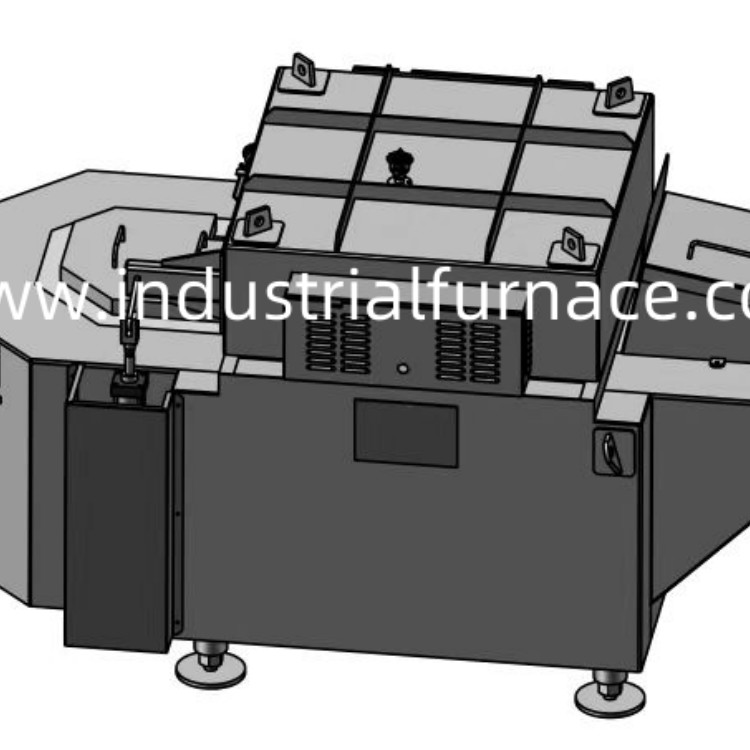

2उपकरण की संरचना
इस उत्पाद में तीन भाग होते हैंः भट्ठी शरीर, हीटिंग तत्व और
विद्युत नियंत्रण बॉक्स का ऊपरी भाग
नियंत्रण सर्किट, और निचले भाग बिजली सर्किट है; भट्ठी शरीर
मुख्य रूप से भोजन कक्ष, सामग्री लेने कक्ष से बना है,
हीटिंग और इन्सुलेशन कक्ष, आदि
स्टील और स्टील प्लेट, और विभिन्न हल्के अग्निरोधक सामग्री हैं
अंदर. पिघला हुआ पूल एक पूरे के रूप में गैर चिपचिपा एल्यूमीनियम के साथ डाला जाता है
पिघले हुए तरल पदार्थ की मिश्र धातु संरचना सुनिश्चित करने के लिए कास्टिंग सामग्री।
सिलिकॉन कार्बन रॉड हीटिंग तत्व और इन्सुलेशन सामग्री हैं
हल्के भट्ठी के शीर्ष पर स्थापित, जो सीधे विकिरण
उच्च थर्मल के साथ पिघले हुए पूल में एल्यूमीनियम मिश्र धातु तरल सतह
दक्षता और सुविधाजनक रखरखाव, सफाई और आवागमन।
3भट्ठी के प्रकार के फायदे और विशेषताएं
हीटिंग तत्व कई कम शक्ति वाले सिलिकॉन कार्बन छड़ें या
प्रतिरोध के तार, जिनके पास एक बड़ा गर्मी विकिरण क्षेत्र है, एक तेजी से हीटिंग
गति, और एल्यूमीनियम तरल के ऑक्सीकरण हानि को कम।
नियंत्रण प्रणाली में उच्च नियंत्रण सटीकता (± 5°C के भीतर) है
एल्यूमीनियम तरल तापमान, और इस तरह के रूप में कार्य करता है PID स्वचालित
तापमान नियंत्रण, तापमान निगरानी और स्वचालित आनुपातिक
आउटपुट पावर का समायोजन।
अद्वितीय गर्मी-अछूता संरचना के साथ, भट्ठी सतह तापमान वृद्धि
25°C से कम है, जो प्रभावी ढंग से आसपास के वातावरण पर प्रभाव को कम कर सकता है
तापमान और ऑपरेटरों की सुरक्षा सुनिश्चित करें।
भट्ठी अस्तर उच्च तापमान प्रतिरोधी, उच्च शक्ति और गैर चिपकने अपनाता है
एलायड मिनरल प्रोडक्ट्स (तियानजिन) कं, लिमिटेड से एल्यूमीनियम अग्निरोधक सामग्री,
5 वर्ष से अधिक की सेवा जीवन (तीन वर्ष की वारंटी) ।
4उपकरण के मापदंड
| एमओडेल | मात्रा (इकाई) | क्षमता (किग्रा) | एल्यूमीनियम तरल का नामित तापमान (°C) | नामित शक्ति | हीटिंग क्षमता (°C/H) | 24 घंटे की बिजली की खपत (kWh) | सकल वजन (किलो) |
| WDL-BCD-800 | 1 | 800 | ६५०-७०० | 21 किलोवाट | ≥20 | 278±15% | 3600 |
| डिवाइस इंटरफ़ेस पैरामीटर | |||||||
| 1 | तरल पदार्थ के स्तर में परिवर्तन | 450 मिमी | |||||

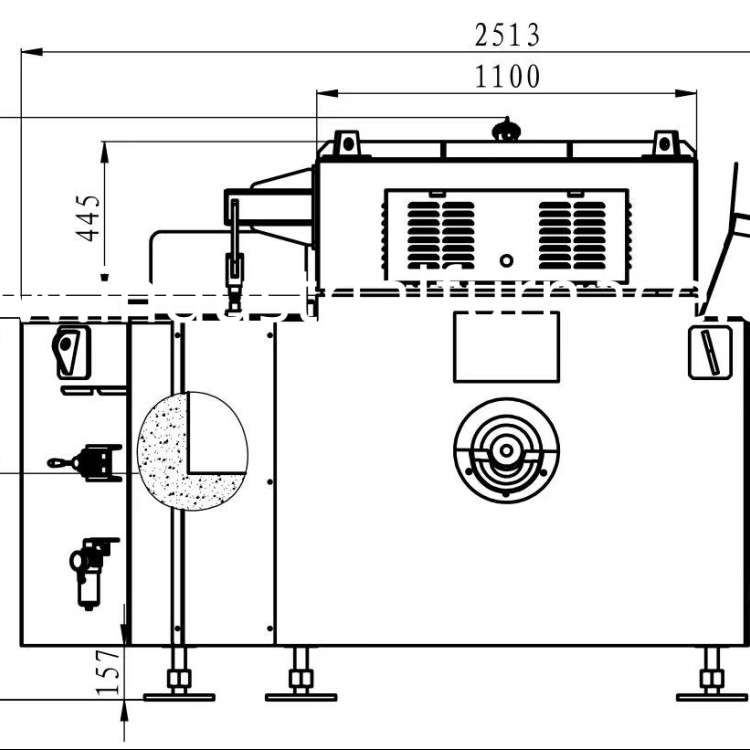

| 2 | सूप की ऊंचाई | 1100 मिमी (अनुकूलित) | |||||
| 3 | ऊर्जा खपत का प्रकार | विद्युत | |||||
| 4 | शक्ति विनिर्देश | 380VAC/50Hz,तीन-चरण पांच तार (3P+N+PE) | |||||
| 5 | संपीड़ित हवा | 0.6MPa---0.8MPa | |||||
नोटः 24 घंटे की बिजली की खपत के लिए सांख्यिकीय मानक यह है कि तापमान
स्टोरेज फर्नेस में एल्यूमीनियम तरल पदार्थ का जोड़ा जाना ऑपरेटिंग तापमान से कम है।
5भट्ठी की संरचना
5.1 भट्ठी के अस्तर का परिचय
भट्ठी उच्च शक्ति, उच्च तापमान प्रतिरोधी, गैर चिपचिपा एल्यूमीनियम से बना है
कोरुंडम से बने कास्टिंग मटेरियल, जो इन साइट कास्ट किया जाता है।
दरारें, जो सेवा जीवन को बढ़ाता है; यह साइट पर मरम्मत और प्रतिस्थापन करने के लिए आसान है,
रखरखाव का समय।
भट्ठी की दीवार उच्च तापमान प्रतिरोधी कैल्शियम सिलिकेट बोर्ड और सुपर
गर्मी इन्सुलेशन सिरेमिक फाइबर बोर्ड, और सुनिश्चित करने के लिए चरणबद्ध इनले प्रौद्योगिकी को अपनाता है
उत्कृष्ट सील और गर्मी इन्सुलेशन प्रदर्शन।
अनुकूलित उच्च तापमान प्रतिरोधी लौ retardant गर्मी इन्सुलेशन फाइबर मॉड्यूल
जो आसानी से रखरखाव और प्रतिस्थापन के लिए चरणबद्ध और ढेर हैं।
5.2 भट्ठी सामग्री सूची
| नाम | सामग्री | विनिर्देश | ब्रांड | अन्य |
| भट्ठी का खोल | 235 स्टील प्लेट | 6 मिमी | Anshan लोहा और इस्पात | |
| ओवन कवर | 235 स्टील प्लेट | 14 मिमी | Anshan लोहा और इस्पात | |
| भट्ठी की इन्सुलेशन परत | 1000 °C कैल्शियम सिलिकॉन बोर्ड | 510*300*50 मिमी | क्यूशी, चीन | |
| भट्ठी की इन्सुलेशन परत | 1200 °C सिरेमिक फाइबरबोर्ड | 1000*600*50 मिमी | अलग-थलग जापान | |
| भट्ठी की इन्सुलेशन परत | 1200 °C नैनो इन्सुलेशन बोर्ड | 1000*600*25 मिमी | स्वीडिश अनितर्मल | |
| एल्यूमीनियम तरल सीपिएज प्रतिरोधी परत | हल्के कास्टिंग सामग्री | 2608 | संयुक्त खनिज | |
| भट्ठी का भाग | गैर चिपकने वाला एल्यूमीनियम कास्टिंग सामग्री | 84ACX | संयुक्त खनिज | |
| लंगर | स्टेनलेस स्टील | 310 | घरेलू | |
| ओवन कवर इन्सुलेशन परत | 1000 °C कैल्शियम सिलिकॉन बोर्ड | 510*300*50 मिमी | क्यूशी, चीन | |
| ओवन कवर इन्सुलेशन परत | 1200 °C नैनो इन्सुलेशन बोर्ड | 1000*600*25 मिमी | स्वीडिश अनितर्मल | |
| ओवन कवर इन्सुलेशन परत | 1200 °C सिरेमिक फाइबरबोर्ड | 1000*600*50 मिमी | अलग-थलग जापान | |
| भट्ठी के ढक्कन की अग्निरोधक परत | कास्टिंग सामग्री | 860ACX | एलायड एलॉय, चीन | |
| शेल पेंट | उच्च तापमान चांदी पाउडर | 14# | शंघाई काइलिन |
6.विद्युत प्रणाली
मुख्य घटक
हीटिंग तत्व

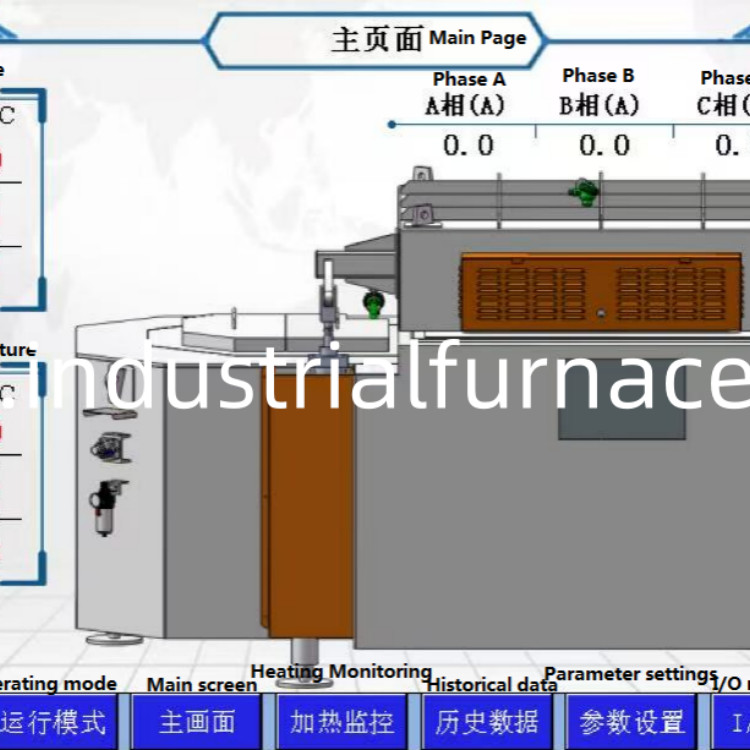

नियंत्रण प्रणाली-पीएलसी, टच स्क्रीन, पावर नियामक, संपर्ककर्ता, रिले आदि।
तापमान का पता लगाने वाला तत्व - थर्मोकपल (प्रत्येक सेट में दो थर्मोकपल होते हैं,
ओवन वायुमंडल तापमान और एल्यूमीनियम तरल तापमान क्रमशः मापने) ।
इलेक्ट्रॉनिक वोल्टेज नियामक (पीआईडी नियंत्रण) का परिचय
थिरिस्टोर मुख्य नियंत्रण तत्व के रूप में प्रयोग किया जाता है, और थिरिस्टोर संवहन कोण के परिवर्तन
आउटपुट करंट और वोल्टेज को नियंत्रित करने के लिए प्रयोग किया जाता है। आयातित विशेष थाइरिस्टोर चरण-परिवर्तन ट्रिगर
एक एकीकृत सर्किट का चयन किया जाता है थिरिस्टोर संवहन कोण को नियंत्रित करने के लिए।
यह सुनिश्चित करने के लिए कई सुरक्षा कार्य करें कि नियंत्रक बाहरी उपकरणों को नुकसान न पहुंचाए
जब कोई खराबी होती है। कार्य हैंः नरम प्रारंभ, ओवर-करंट सुरक्षा, ओवर-तापमान
जब लोड दोष वर्तमान या तापमान बढ़ता है और कार्य सीमा से अधिक हो जाता है
नियंत्रक के, नियंत्रक स्वचालित रूप से पल्स आउटपुट बंद कर सकते हैं और लोड बंद
बिजली की आपूर्ति.तापमान नियंत्रण सटीकताः ±5 °C (मानक कार्य परिस्थितियों में) ।
सुरक्षा तंत्र
एल्यूमीनियम तरल तापमान उच्च/निम्न तापमान अलार्म, वायुमंडल तापमान पूर्ण
मूल्य अतितापमान अलार्म (कस्टम कुंजी स्विच प्राधिकरण रीसेट), तीन-चरण वर्तमान विचलन अलार्म... आदि
7विद्युत विन्यास
| नाम | विनिर्देश | ब्रांड | अन्य |
| विद्युत कैबिनेट | 1600*600*400 | अद्भुत | |
| टचस्क्रीन | SMART 700 IE 7 इंच | सीमेंस | |
| पीएलसी | S7-200SMRT | सीमेंस | |
| तापमान मॉड्यूल | ईएम एटी04 | सीमेंस | |
| एनालॉग आउटपुट मॉड्यूल | EM AQ02 | सीमेंस | |
| एलईडी डिजिटल ट्यूब | 1.8 इंच का फ़ॉन्ट | वुहान मियाओक्सिन | |
| कम वोल्टेज विद्युत | / | श्नाइडर | |
| शक्ति नियामक | टी6 श्रृंखला | ताईसी, ताइवान | |
| हीटिंग तत्व | 3.5 किलोवाट/इकाई | अद्भुत | 6 इकाइयाँ |
| थर्मोकपल | K प्रकार 0-1300 °C | वू जिया | |
| लेजर दूरी सेंसर | LR-TB5000 | कुंजी | वैकल्पिक मद |
