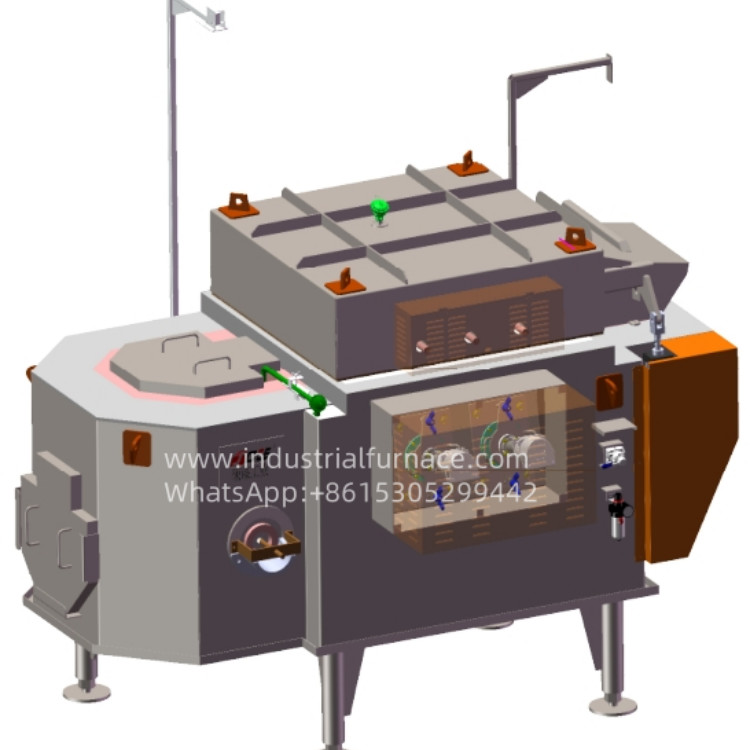

उच्च थर्मल दक्षता और सटीक तापमान नियंत्रण एल्यूमीनियम होल्डिंग फर्नेस
1. उत्पाद का वर्णन
विसर्जित एल्यूमीनियम मिश्र धातु विद्युत रखरखाव भट्ठी मुख्य रूप से के लिए प्रयोग किया जाता है
गैर लौह धातु के समाधानों का इन्सुलेशन।
डाई-कास्टिंग प्रक्रिया और कम ऊर्जा खपत वाले उपकरणों के लिए
वर्तमान में, डाई-कास्टिंग फाउंड्रीज की तलाश है
उत्पादन दक्षता में सुधार, अनुकूलन के तरीके में सफलता
ऊर्जा की खपत को अधिकतम करने के लिए, और निरंतर
रूपांतरण।तथ्य एल्यूमीनियम के प्रत्यक्ष आंतरिक हीटिंग उच्च है
थर्मल दक्षता, ऑक्साइड का उत्पादन नहीं करता, उच्च तापमान है
पिघले हुए एल्यूमीनियम की नियंत्रण सटीकता और इसकी ऊर्जा खपत
सामान्य विकिरण हीटिंग भट्टियों की तुलना में 60% से अधिक कम है।
फ्रांस, यूरोप से आयातित हीटिंग एलिमेंट
होल्डिंग फर्नेस को पूर्व के आधार पर उन्नत और नवीनीकृत किया गया है
अनुकूलित संरचना के साथ रखरखाव भट्टियों का उत्पादन।
वास्तविक उपयोग के माध्यम से, एक नई पीढ़ी के स्टोरेज फर्नेस लॉन्च किए गए हैं।
2.नई पीढ़ी के विसर्जन धारक भट्टियों के फायदे:
● एल्यूमीनियम तरल पदार्थ की उच्च गुणवत्ता सुनिश्चित करने के लिए कोई एल्यूमीनियम तरल पदार्थ बर्नआउट नहीं;
● अति कम ऊर्जा खपत लागत, हीटिंग स्रोत 100% थर्मल दक्षता के करीब;
● सटीक तापमान नियंत्रण सटीकता (± 2 °C);
● अंतराल बंद हो सकता है, संचालित करने में आसान है;
● हीटिंग ट्यूब को बदलना अधिक सुविधाजनक और संभव है
मौके पर बुनियादी प्रशिक्षण के बाद;
● पेटेंट भट्ठी संरचना डिजाइन भट्ठी की लंबी जीवन सुनिश्चित करता है;
● दोहरी हीटिंग प्रणाली, एकल प्रणाली की विफलता उत्पादन को प्रभावित नहीं करेगी;
● कॉम्पैक्ट डिजाइन संरचना, छोटी जगह पर कब्जा;
● सभी उजागर भागों में सुरक्षात्मक ढक्कन या ढाल हैं
कर्मियों और उपकरणों की सुरक्षा सुनिश्चित करना;
● इलेक्ट्रिक कैबिनेट के बाहर एलईडी डिजिटल ट्यूब डिस्प्ले स्क्रीन
एल्यूमीनियम तरल का वास्तविक समय का तापमान दूर से जांचें;
● नियंत्रण सर्किट एक अलगाव ट्रांसफार्मर से सुसज्जित है
ऑपरेटरों की सुरक्षा और उपयोगकर्ताओं के वायरिंग खर्चों में बचत।
3मूलभूत मापदंड
| भट्ठी का प्रकार | WDL-CDJ-1200 |
| भट्ठी में ऑक्सीजन की मात्रा | < 2% |
| तापमान नियंत्रण की सटीकता | ±2°C |
| हीटिंग ऊर्जा | विद्युत |
| विसर्जन ताप शक्ति | 2*10kW=20kW ((400VAC) |
| विसर्जन ऊर्जा खपत | 10.5kWh/±10% |
| रेडिएंट हीटिंग पावर | 6*4kW=24kW |
| नामित संचालन तापमान | 630~680°C |
| डिजाइन क्षमता | ≥1200 किलोग्राम |
| अधिकतम एल्यूमीनियम तरल उत्पादन | 485 किलो |
| मुख्य विद्युत आपूर्ति | 380VAC/50Hz |
| संपीड़ित हवा | 0.6-0.8MPa |
| ओवन कवर ऑपरेशन मोड | हवा से चलने वाला |
| फ़ीडिंग पोर्ट कवर | हवा से चलने वाला |
| डिस्चार्ज पोर्ट | मैनुअल |
| तरल स्तर का पता लगाने की विधि | लेजर |
| फ़ीडिंग पोर्ट का आकार | 320mm*370mm |
| सूप आउटलेट का आकार | 520 मिमी*520 मिमी |
| सूप आउटलेट ऊंचाई | 1550mm+100mm (अनुकूलित) |
4विद्युत विन्यास
सीमेंस और श्नाइडर का मुख्य रूप से उपयोग किया जाता है।
नियंत्रण एल्यूमीनियम तापमान लागू करता है, और आंतरिक तापमान
एक ही समय में हीटर की निगरानी की जाती है ताकि अति-तापमान संरक्षण को रोका जा सके।
| नहीं. | खरीद का नाम | मॉडल | कारखाना | टिप्पणी |
| 1 | टचस्क्रीन | SMART 700 IE V 4 | सीमेंस | |
| 2 | पीएलसी | S700-200 SMART | सीमेंस | |
| 3 | तापमान मॉड्यूल | E M AT04 | सीमेंस | |
| 4 | एनालॉग इनपुट और आउटपुट मॉड्यूल | ई एम ए एम 0 3 | सीमेंस | |
| 5 | एनालॉग आउटपुट मॉड्यूल | E M AQ02 | सीमेंस | |
| 6 | हीटिंग ट्यूब | डीएआई सीरीज*2 | आर्टेम | |
| 7 | सिलिकॉन कार्बन रॉड | Φ30*6 | शुओझेन | |
| 8 | शक्ति नियामक | टी6 श्रृंखला | ताईसी | |
| 9 | विद्युत आपूर्ति स्विच करना | ईडीआर-120-24 | मतलब अच्छा | |
| 10 | कम वोल्टेज विद्युत | / | श्नाइडर | |
| 11 | औद्योगिक स्विच | TL-FS1005 | TPLINK | |
| 12 | सिरेमिक थर्मोकपल | 400 मिमी ((उपन का माप) | शुओझेन | |
| 13 | थर्मोकपल | 500*500 (90° के कोण पर एल्यूमीनियम पानी को मापें) | शुओझेन | |
| 14 | लेजर दूरी सेंसर | LR-TB5000 | कुंजी |
