निरंतर विद्युत हीटिंग बंधन भागों पेंच जाल बेल्ट भट्ठी 80800 500 ¥ 650 किलोग्राम प्रति घंटे

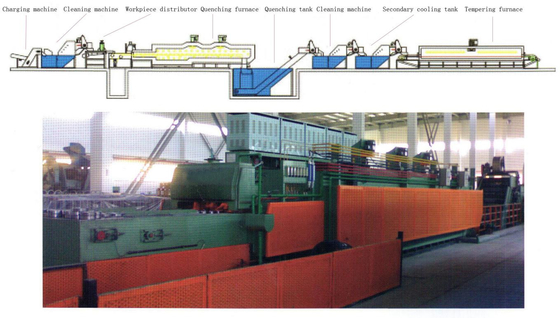

1उत्पादन लाइन की संरचना
चुंबकीय फीडर → फ्रंट डिग्रिजिंग और क्लीनिंग टैंक → निरंतर मेथनॉल गैस कार्बोराइजिंग (बंद करना और टेम्परिंग)
बुझाने की भट्ठी → बुझाने की शीतलन टैंक → डीग्रिजिंग रैक → रियर डीग्रिजिंग और सफाई टैंक → निरंतर गर्म
हवा को कठोर करने वाली भट्ठी → ब्लैकनिंग टैंक → ड्राईंग ऑइलिंग मशीन → स्वचालित तापमान नियंत्रण पैनल → एकल बिंदु
ऑक्सीजन कार्बन सांद्रता के स्वचालित नियंत्रण प्रणाली
2. तकनीकी मापदंड
|
कुल शक्तिः लगभग 650KW (सहायक शक्ति सहित) कुल लंबाई: लगभग 50 मीटर कुल वजनः लगभग 55000 किलोग्राम उत्पादकताः बुझाने और टेम्परिंग लगभग 650-800 किलोग्राम / घंटा है, कार्बोराइजिंग लगभग 500-650 किलोग्राम / घंटा है। आउटपुट वर्कपीस के आकार, आकार और स्टैकिंग स्थितियों के अनुसार भिन्न होता है। उत्पाद का नामः फास्टनर, हार्डवेयर, उपकरण उत्पाद सामग्रीः 45#, 40Cr, 35CrMo, GCL15, आदि |
3विशेषताएं
पूरे भट्ठी विशेष रूप से कार्य टुकड़ों के गर्मी उपचार की गुणवत्ता को पूरा करने और उपयोगकर्ता के संचालन में सुधार और
यह समायोज्य जाल बेल्ट गति, शीतलन पानी और सफाई पानी के स्वचालित परिसंचरण की विशेषताएं है,
बुझाने की भट्ठी में वायुमंडल का स्वतः नियंत्रण और पर्यावरण प्रदूषण की रोकथाम।
उच्च गुणवत्ता वाले हीटिंग सिस्टम, नियंत्रण उपकरण और उचित भट्ठी डिजाइन बुझाने की भट्ठी का समान तापमान सुनिश्चित करते हैं
उचित भट्ठी संरचना डिजाइन और वायुमंडल स्वचालित नियंत्रण प्रणाली समान
बुझाने की भट्ठी में वायुमंडल।
शमन कन्वेयर बेल्ट भट्ठी में कार्बन क्षमता एक ऑक्सीजन जांच और एक कार्बन नियंत्रण मीटर द्वारा नियंत्रित किया जाता है।
पीएलसी मॉनिटर
और वास्तविक समय में सुनिश्चित करने के लिए बुझाने और टेम्परिंग भट्टियों के जाल बेल्ट के संचरण समय को सटीक रूप से नियंत्रित करता है
गर्मी उपचार का समय और काम के टुकड़े की गुणवत्ता।
बुझाने के तेल के तापमान सीमा स्वचालित रूप से 70-90 °C पर नियंत्रित किया जाता है और शीतलन तेल के इनपुट तापमान होना चाहिए
80 डिग्री सेल्सियस से नीचे। शमन टैंक एक परिसंचरण हलचल और शीतलन उपकरण के साथ सुसज्जित है परिसंचरण प्रदर्शन सुनिश्चित करने के लिए
पानी का।
शमन भट्ठी सिंक्रोन ट्रांसमिशन के लिए ऊपरी और निचले दो पंक्ति वाले रोलर्स को अपनाती है, ताकि जाल बेल्ट हो
ऑपरेशन के दौरान न्यूनतम तनाव के अधीन है और एक लंबी सेवा जीवन है।
बुझाने की भट्ठी के दोनों छोरों पर समर्थन रोलर्स विशेष उच्च तापमान प्रतिरोधी बड़े रिक्ति द्वारा समर्थित हैं
असर।
उचित भट्ठी संरचना डिजाइन प्रभावी रूप से सुरक्षात्मक वातावरण की खपत को बचा सकता है और तापमान को कम कर सकता है
भट्ठी की दीवार का तापमान ≤ 50 °C + कमरे का तापमान है, और दीवार का तापमान ≤ 50 °C + कमरे का तापमान है।
टेम्परिंग ओवन ≤ 40 °C + कमरे का तापमान है।
भट्ठी में सुरक्षात्मक वायुमंडल के नुकसान को रोकने के लिए भट्ठी के प्रीहीटिंग क्षेत्र में दो लौ पर्दे हैं।
उपयोग की जाने वाली मेथनॉल की मात्रा को कम करना और उत्पादन लागत को कम करना।
वहाँ नियंत्रण कैबिनेट पर एक स्वचालित अलार्म डिवाइस है, ट्रांसमिशन प्रणाली interlocked है और अलार्म, तापमान
नियंत्रण यंत्र में अति तापमान और निम्न तापमान ध्वनि और प्रकाश अलार्म हैं, और ट्रांसमिशन सिस्टम में ट्रांसमिशन है
असामान्यता ध्वनि और प्रकाश अलार्म।
खरीदार के लिए ऊर्जा बचाने के लिए, शमन भट्ठी अस्तर इन्सुलेशन सामग्री सभी आयातित उत्पाद हैं।
इन्सुलेशन परत के डिजाइन और उत्पादन में कई सुधार किए गए हैं जो पूरी तरह से ऊर्जा की बचत कर सकते हैं और
भट्ठी में वायुमंडल की खपत। शमन भट्ठी की दीवार इन्सुलेशन मोटाई 390 मिमी है, और भट्ठी है
जापानी आईसोलाइट फाइबर कंबल, फाइबरबोर्ड, थर्मल इन्सुलेशन ईंट और एंटी-कार्बराइजेशन ईंटों से निर्मित।
विक्रेता ने बुझाने की भट्ठी के डिस्चार्ज अंत में पीछे की दीवार पैनल पर अवलोकन छेद के तीन सेट डिजाइन किए हैं।
जब उपकरण सामान्य रूप से काम कर रहा है, तो भट्ठी में काम करने वाले टुकड़ों की कार्य स्थिति और क्या जाल बेल्ट
केन्द्रित देखा जा सकता है।
निरंतर जाल बेल्ट हीट ट्रीटमेंट ओवन मैनुअल, ऑटोमैटिक और मैनुअल-ऑटोमैटिक (वैकल्पिक) से लैस है।
बुझाने की भट्ठी और टेम्परिंग भट्ठी में तापमान की सटीकता सुनिश्चित करने के लिए, उपकरण थर्मोकपल्स
सभी ताइवान में बने हैं (K प्रकार के थर्मोकपल्स) ।
कार्बोराइजिंग फर्नेस हॉपर तरल सतह से 50 मिमी नीचे घुमावदार हलचल पाइपलाइनों के एक सेट के साथ तैयार किया गया है
ठंडा तेल दूर शमन टैंक में ड्रॉप बंदरगाह के लिए, जो तेल धुएं के गठन और उम्र बढ़ने को कम कर सकते हैं
इसके अलावा विक्रेता के शमन भट्ठी ड्रॉप हॉपर एक विशेष डिजाइन को अपनाता है, जो काफी कम कर सकता है
तेल के धुएं का उत्पादन।
शमन भट्ठी और टेम्परिंग भट्ठी के दीवार पैनल 6 मिमी स्टील प्लेटों से बने होते हैं जो मोड़े और वेल्डेड होते हैं।
बुझाने की भट्ठी का वेल्डिंग पूरा हो गया है, विक्रेता रिसाव का पता लगाने के लिए केरोसिन का उपयोग करता है, जो प्रभावी ढंग से रोक सकता है
खराब भट्ठी शरीर वेल्डिंग के कारण उपकरण रिसाव।
चूंकि विकिरण नली हीट का अच्छा चालक है, इसलिए विकिरण नली का व्यास जितना बड़ा होगा, उतना ही अधिक गर्मी खो जाएगी,
जो कि भट्टी की दीवार के सेवा जीवन पर बहुत प्रभाव डालेगा, जिससे भट्टी की दीवार का तापमान बहुत अधिक हो जाएगा और
विकिरण ट्यूब में गर्मी के नुकसान को कम करने के लिए, विकिरण के व्यास को कम किया जाना चाहिए।
विक्रेता द्वारा बुझाने वाली भट्ठी और टेम्परिंग भट्ठी के लिए उपयोग किए जाने वाले ट्यूबों की लंबाई क्रमशः Φ 94 मिमी और Φ 89 मिमी है।
लिफ्ट कन्वेयर श्रृंखला के सेवा जीवन को बढ़ाने के लिए, सफाई मशीन और शीतलन टैंक का उपयोग 3-इंच
कन्वेयर चेन।
बुझाने की भट्ठी और टेम्परिंग भट्ठी के हीटिंग दोनों thyristor मॉड्यूल और शक्ति द्वारा नियंत्रित कर रहे हैं
नियंत्रक।
नियंत्रण कैबिनेट पर तापमान नियंत्रण मीटर सभी ताइवान डेल्टा उत्पादों हैं और बिजली उत्पादन जब इस्तेमाल किया जा सकता है
भट्ठी के अंदर वायुमंडल को मापने के लिए एक इंटरफेस को बुझाने की भट्ठी पर आरक्षित किया गया है, और
विक्रेता भट्ठी के अंदर के वातावरण को मापता है।
