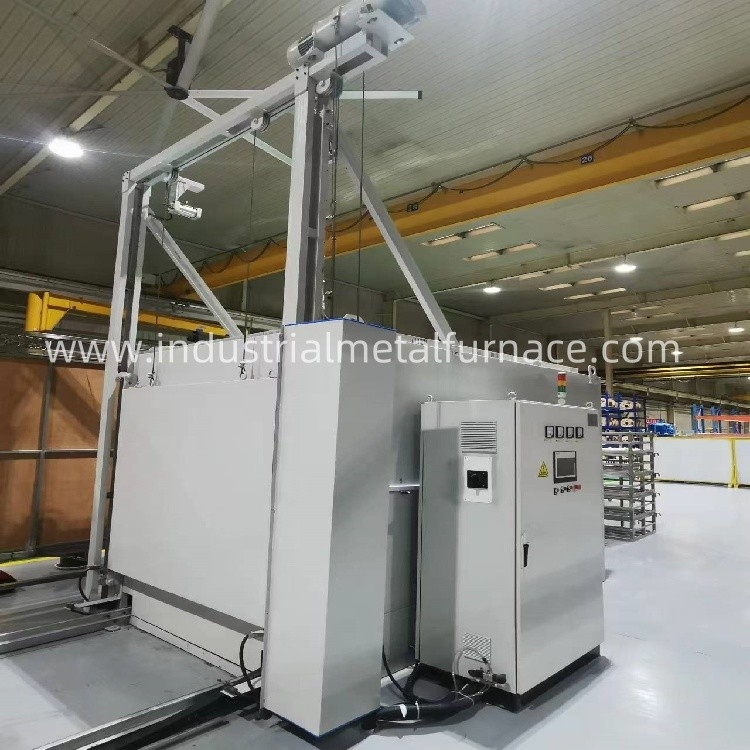

अनुकूलित 185 डिग्री सेल्सियस एल्यूमीनियम मिश्र धातु उम्र बढ़ने गर्मी उपचार भट्ठी
1आवेदन
एल्यूमीनियम मिश्र धातु उम्र बढ़ने गर्मी उपचार प्रतिरोध भट्ठी एक चक्र संचालन प्रकार प्रतिरोध भट्ठी है, मुख्य रूप से
बुढ़ापे के उपचार के लिए इस्तेमाल किया एल्यूमीनियम मिश्र धातु कास्टिंग के बाद quenching उपचार, और भी गर्मी के लिए इस्तेमाल किया जा सकता है
300 डिग्री सेल्सियस से नीचे हवा में अन्य कार्यक्षेत्रों का उपचार।
भट्ठी में अच्छा थर्मल चक्र और अपेक्षाकृत समान तापमान होता है।
तापमान नियंत्रण प्रणाली नियंत्रण के लिए पीआईडी शून्य पार ट्रिगर थाइरिस्टोर और जापानी द्वीप मीटर का उपयोग करता है
उम्र बढ़ने गर्मी उपचार भट्ठी अच्छी स्थिरता है और रिकॉर्ड करने के लिए कागज रहित रिकॉर्डर को अपनाता है
यह सुनिश्चित करने के लिए दोहरे नियंत्रण के लिए तापमान और अतितापमान अलार्म कि वर्कपीस अधिक गरम न हो।
2मुख्य तकनीकी मापदंड
| नहीं. | पद | तकनीकी मापदंड |
| 1 | नामित शक्ति | 75 किलोवाट + 5% |
| 2 | नामित वोल्टेज | 380V चरणः 3P आवृत्तिः 50HZ |
| 3 | नामित तापमान | 300 °C, आमतौर पर 185 °C |
| 4 | तापमान नियंत्रण विधि | पीआईडी नियंत्रण, थाइरिस्टोर नियंत्रण, जापानी विद्युत मीटर नियंत्रण, 10.1 इंच टच स्क्रीन नियंत्रण |
| 5 | ताप क्षेत्रों की संख्या | 2 क्षेत्र |
| 6 | कनेक्शन विधि | Y |
| 7 | भट्ठी तापमान एकरूपता | ± 5 °C |
| 8 | तापमान नियंत्रण की सटीकता | ± 1 °C |
| 9 | टोकरी के आंतरिक आयाम | 1900×1900×1600 मिमी |
| 10 | लोड क्षमता | ≤ 10 सेकंड |
| 11 | खाली भट्ठी में गर्म होने का समय | ≤ 0.5 h |
| 12 | खाली भट्ठी में बिजली की हानि | ≤10% |
| 13 | सर्कुलेशन वेंटिलेटर | 2 सेट 4 किलोवाट |
| 14 | भट्ठी की ओर बाहरी दीवार का तापमान | ≤ 30 °C |
| 15 | ट्रॉली इलेक्ट्रिक ट्रैवल मोटर | ≤ 35 °C |
| 16 | ओवन के दरवाजे खोलने और बंद करने का मोड |
विद्युत उठाने
|
3. संरचना परिचय
विद्युत भट्ठी संरचना में भट्ठी शरीर, हीटिंग डिवाइस, नियंत्रण प्रणाली और अन्य भाग होते हैं।
3.1 भट्ठी का शरीर
धातुओं के खोल के भट्ठी गर्मी उपचार के फ्रेम वेल्डेड और अनुभाग स्टील द्वारा बनाई गई है और बाहरी दीवार बनाया जाता है
उच्च गुणवत्ता वाली ठंडे लुढ़का हुआ स्टील प्लेट, जिसमें एक छोटा थर्मल विरूपण गुणांक है।
ताप को कम करने के लिए इन्सुलेशन और गर्मी संरक्षण सामग्री के रूप में अग्निरोधक फाइबर सुई से छिद्रित कपास
भट्ठी की दीवार के ऊपर की ओर बढ़ना।
भट्ठी के दरवाजे और भट्ठी खोल भी वेल्डेड स्टील फ्रेम से बने होते हैं, बाहरी दीवार भी ठंड लुढ़का हुआ से बना होता है
स्टील प्लेट, और आंतरिक अस्तर अल्युमिनियम सिलिकेट अग्निरोधक फाइबर सुई-छिद्रित कपास से बना है
और गर्मी संरक्षण सामग्री।
ट्रॉली 12/14 चैनल स्टील से बनी है। सामग्री को ट्रॉली की सतह पर टोकरी में लोड किया जाता है।
कार्यशाला क्रेन, और ट्रॉली भट्ठी में चलाया जाता है।
रबर एस्बेस्टो पैकिंग भट्ठी मुंह के चारों ओर एम्बेडेड है. जब बॉक्स प्रकार भट्ठी दरवाजा बंद है, यह फिट बैठता है
भट्ठी के मुंह पर रबर एस्बेस्टो पैकिंग के खिलाफ कसकर यह सुनिश्चित करने के लिए कि कोई गर्मी दूर न हो।
3.2 हीटिंग डिवाइस
हीटिंग तत्व हीटिंग ट्यूबों को अपनाता है, जो भट्ठी के दोनों ओर व्यवस्थित हैं और 0Cr25AL5 से बने हैं
मिश्र धातु के तार. यह एक लंबी सेवा जीवन है.
गर्मी उपचार भट्ठी की स्थिरता और एकरूपता सुनिश्चित करने के लिए, विद्युत प्रतिरोध भट्ठी एक वेंटिलेटर उपकरण से लैस है
(एक पूरा सेट बाहर से खरीदा जाता है) और एक वायु मार्ग प्रणाली। वेंटिलेटर उपकरण भट्ठी शरीर के शीर्ष पर स्थापित है,
और पंखा एक केन्द्रापसारक पंखे के ब्लेड बनाने के लिए 1Cr18Ni9Ti गर्मी प्रतिरोधी स्टील से बना है।
एक वायु मार्गदर्शक प्लेट और एक वायु ढाल। वायु मार्गदर्शक प्लेट भट्ठी के शीर्ष पर स्थापित है और एक वायु मार्गदर्शक ग्रूव है।
जब पंखे को चालू किया जाता है, हवा पंखे से बाहर फेंक दिया जाता है, दोनों पक्षों पर हीटिंग तत्वों के लिए समान रूप से उड़ाया
हवा मार्गदर्शक खाई के माध्यम से भट्ठी, वायु ढाल के नीचे हवा मार्गदर्शक पोर्ट के माध्यम से भट्ठी में उड़ाया, और
फिर प्रशंसक के तल पर हवा गाइड पोर्ट से प्रशंसक में चूसा, और फिर बाहर फेंक दिया... इस पारस्परिक चक्र
हीटर द्वारा उत्पन्न गर्मी को भट्ठी में ले जाता है, ताकि कार्य टुकड़ा समान रूप से गर्म हो।
3.3नियंत्रण प्रणाली
उम्र बढ़ने गर्मी उपचार भट्ठी के तापमान नियंत्रण प्रणाली पीआईडी शून्य क्रॉसिंग ट्रिगर थाइरिस्टोर और जापानी शिमडेन का उपयोग करता है
इसके अलावा तापमान रिकॉर्ड करने के लिए एक पेपरलेस रिकॉर्डर का उपयोग किया जाता है और अति-तापमान अलार्म है
यह सुनिश्चित करने के लिए प्रयोग किया जाता है कि वर्कपीस अधिक गरम न हो।
विद्युत भट्ठी के यांत्रिक संचरण भागों में परस्पर नियंत्रण को अपनाया जाता है, अर्थात बिजली की आपूर्ति
वेंटिलेटर डिवाइस और हीटिंग तत्व स्वचालित रूप से भट्ठी के दरवाजे खोलने के बाद बंद हो जाता है।
वेंटिलेटर उपकरण और हीटिंग तत्व केवल ओवन के दरवाजे को पूरी तरह से बंद करने के बाद ही कनेक्ट किया जा सकता है
गलत संचालन के कारण होने वाली खराबी और दुर्घटनाएं।
