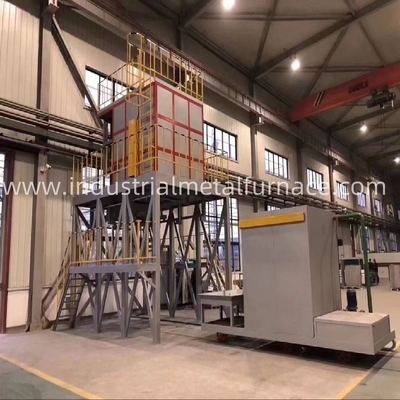

1400×1400×1100 मिमी ड्रॉप बॉटम फास्ट 650 डिग्री सेल्सियस एल्यूमीनियम टी 6 हीट
उपचार भट्ठी बुझाने समाधान
1आवेदन
एल्यूमीनियम मिश्र धातु ठोस समाधान और बुझाने गर्मी उपचार प्रतिरोध भट्ठी एक आवधिक संचालन प्रकार है
प्रतिरोध भट्ठी, मुख्य रूप से एल्यूमीनियम मिश्र धातु भागों के तेजी से बुझाने और समाधान उपचार के लिए प्रयोग किया जाता है।
इस भट्ठी का वर्कपीस अच्छी थर्मल सर्कुलेशन और अपेक्षाकृत समान के साथ लटकने के संचालन को अपनाता है
तापमान।
हीटिंग और इन्सुलेशन के बाद, workpiece जल्दी से पानी पूल बुझाने में भट्ठी से गिर सकता है
मध्यम 10 सेकंड के भीतर, और बुझाने के उपचार की गुणवत्ता उच्च है।
तापमान नियंत्रण प्रणाली पीआईडी शून्य क्रॉसिंग ट्रिगर thyristor और जापान Shimaden बुद्धिमान को गोद लेता है
तापमान को नियंत्रित करने के लिए SR13 प्रोग्राम करने योग्य मीटर. भट्ठी में अच्छी स्थिरता है और कागज रहित को अपनाता है
रिकॉर्डर स्वचालित रूप से तापमान और अधिक तापमान अलार्म दोहरी नियंत्रण रिकॉर्ड करने के लिए यह सुनिश्चित करने के लिए कि
काम का टुकड़ा अधिक गरम नहीं होता है।
विद्युत शमन भट्ठी के यांत्रिक संचरण भागों में परस्पर नियंत्रण और संचालन को अपनाया जाता है।
2मुख्य तकनीकी मापदंड
| नहीं. | पद | तकनीकी मापदंड |
| 1 | नामित शक्ति | 110KW±5% (1-100% समायोज्य शक्ति) |
| 2 | नामित वोल्टेज | 380V चरणः 3P आवृत्तिः 50HZ |
| 3 | नामित तापमान | 650 °C |
| 4 | तापमान नियंत्रण विधि | एससीआर, पीआईडी नियामक, जापानी विद्युत मीटर तापमान नियंत्रण, 485 संचार इंटरफ़ेस और 10.1 इंच टच स्क्रीन के साथ। टच स्क्रीन ऐतिहासिक डेटा रिकॉर्ड कर सकते हैं, भंडारण प्रक्रिया,यू डिस्क पर निर्यात करें, स्क्रीनशॉट आदि लें, अत्यधिक तापमान अलार्म के साथ। |
| 5 | ताप क्षेत्रों की संख्या | 1 क्षेत्र |
| 6 | कनेक्शन विधि | Y |
| 7 | भट्ठी तापमान एकरूपता | ± 5°C |
| 8 | तापमान नियंत्रण की सटीकता | ± 1°C |
| 9 | टोकरी के आंतरिक आयाम | 1400×1400×1100 मिमी |
| 10 | डूबने का समय | ≤ 10 सेकंड |
| 11 | खाली भट्ठी में गर्म होने का समय | ≤ 1 घंटा |
| 12 | उपकरण की तापमान नियंत्रण सटीकता | ≤ 10 किलोवाट |
| 13 | परिसंचरण पंखे की शक्ति | 7.5KW 4-पोल चर आवृत्ति प्रशंसक 1 सेट |
| 14 | लोड लिफ्टिंग मोटर | 2 टन दोहरी गति वाले लिंच, ऊपर 10 मीटर/मिनट, नीचे 20 मीटर/मिनट; उठाने की गति 10/20 मीटर/मिनट है, दो-गति मोटर, एक विद्युत चुम्बकीय ब्रेक, दो-गति विद्युत नियंत्रण बॉक्स से लैस है,और 19 के व्यास के साथ एक 20 मीटर स्टील तार रस्सी.5 मिमी. |
| 15 | भट्ठी की बाहरी दीवार के तापमान में वृद्धि | ≤ 35 °C |
| 16 | लोड क्षमता | <1200 किलो |
| 17 | भट्ठी के दरवाजे को क्लैंप करने की विधि | सिलेंडर क्लैंपिंग |
| 18 | हीटिंग विधि | चारों ओर प्रतिरोध बेल्ट हीटिंग |
3. संरचना परिचय
विद्युत भट्ठी T6 ड्रॉप बॉटम संरचना में एक हीटिंग भट्ठी, एक लिफ्टिंग तंत्र, एक
बुझाने की तंत्र,
एक नियंत्रण प्रणाली और अन्य भागों.
3.1 हीटिंग ओवन
हीटिंग फर्नेस में एक इलेक्ट्रिक फर्नेस बॉडी, एक हीटिंग एलिमेंट, एक गर्म हवा परिसंचरण उपकरण, एक आधार होता है
फ्रेम, और एक भट्ठी दरवाजा।
बंद करने का तंत्र आदि।
शमन भट्ठी के खोल के फ्रेम 10 # चैनल स्टील के साथ वेल्डेड है (चैनल स्टील फ्रेम के अंतर
≤ 800 मिमी है), और भट्ठी के खोल की स्टील प्लेट की मोटाई ≥ 4 मिमी है।
यह सर्कुलेटिंग फैन के गर्म हवा के प्रवाह को भट्ठी के शरीर के फाइबरों को झाड़ने से रोक सकता है।
आंतरिक दीवार के शीर्ष को 3 मिमी मोटी 1Cr18Ni9 गर्मी प्रतिरोधी स्टेनलेस स्टील प्लेट से वेल्डेड किया गया है।
गर्म हवा परिसंचरण उपकरण में एक प्रशंसक उपकरण और एक हवा गाइड प्लेट शामिल है। प्रशंसक उपकरण शीर्ष पर रखा जाता है
फैन एक केन्द्रापसारक फैन ब्लेड बनाने के लिए 1Cr18Ni9Ti गर्मी प्रतिरोधी स्टील से बना है।
और विनिर्माण के दौरान गतिशील संतुलन किया जाता है, और ब्लेड और शाफ्ट कनेक्शन नट्स के साथ तंग किया जाता है।
पंखे की शाफ्ट 1Cr18Ni9Ti सामग्री से बनी है।
बेस फ्रेम का उपयोग भट्ठी के शरीर को रखने के लिए किया जाता है और इसे 16# बड़े चैनल स्टील से वेल्डेड किया जाता है।
भट्ठी का दरवाजा और भट्ठी का खोल भी 12# चैनल स्टील से बना है जो फ्रेम के रूप में वेल्डेड है, बाहरी दीवार भी है
से बना
6mm स्टील प्लेट, और आंतरिक दीवार 2mm मोटी 1Cr18Ni9 से बना है। आंतरिक अस्तर भी एल्यूमीनियम सिलिकेट का उपयोग करता है
अग्निरोधक
फाइबर सुई से छिद्रित कपास इन्सुलेशन और गर्मी संरक्षण सामग्री के रूप में।
समाधान T6 गर्मी उपचार भट्ठी के दरवाजे और भट्ठी शरीर एक सिलेंडर-संपीड़ित नरम सील के साथ सील कर रहे हैं।
भट्ठी के बाद
दरवाजे की जगह है, सिलेंडर का उपयोग इसे ऊपर धकेलने के लिए किया जाता है और फाइबर कपास का उपयोग नरम सील बनाने के लिए किया जाता है।
सामग्री बास्केट 304 स्टेनलेस स्टील स्क्वायर ट्यूब और 304 स्टेनलेस स्टील प्रोफाइल से बना है।
मोबाइल जल टैंक: मोबाइल बुझाने वाला जल टैंक 5 मिमी मोटी 304 स्टेनलेस स्टील प्लेट और बड़े
चैनल स्टील वेल्डेड और प्रबलित। नीचे फ्रेम 14 # चैनल स्टील के साथ वेल्डेड है, और पानी के परिसंचरण
उपकरण एक 4KW गर्म पानी पंप है। एक इलेक्ट्रिक यात्रा तंत्र मोबाइल पानी टैंक के नीचे स्थापित है, 6 पहियों के साथ
तीन पंक्तियों में, और सामने एक reducer के लिए पहियों को चलाने के लिए।
यह विद्युत यात्रा द्वारा भट्टी के शरीर के नीचे जाता है, और भट्टी के शरीर के बाहर के लिए खुलता है जब
पानी के टैंक को गर्म करने के लिए एक यू के आकार की हीटिंग पाइप से लैस है, और
पानी के तापमान को स्थिर करने के लिए एक इलेक्ट्रॉनिक नियंत्रण प्रणाली।
हीटिंग पावरः 45KW
3.2 लिफ्टिंग तंत्र
लिफ्टिंग तंत्र में एक दो-गति लिंच, एक लोडिंग टोकरी, एक लिफ्टिंग चेन, एक रोलिंग व्हील आदि शामिल हैं।
लिंच आधार फ्रेम के एक तरफ स्थापित है और एक स्व-लॉकिंग के साथ एक कम गति अनुपात reducer को अपनाता है
यह सुनिश्चित करने के लिए उपकरण कि चार्जिंग फ्रेम चार्जिंग फ्रेम को रोकने के लिए किसी भी स्थिति में रुक और धीमा हो सकता है
जब वह नीचे उतरता है, तो जलरोधक टैंक को तेजी से मारने से।
3.3 नियंत्रण प्रणाली
तापमान नियंत्रण प्रणाली पीआईडी शून्य-क्रॉसिंग ट्रिगर थाइरिस्टोर और जापानी शिमडेन स्मार्ट मीटर का उपयोग करती है
तापमान को नियंत्रित करने के लिए एक कागज रहित रिकॉर्डर का उपयोग तापमान वृद्धि वक्र को रिकॉर्ड करने के लिए किया जाता है, और एक अधिक तापमान
अलार्म सेट किया जाता है. दोहरी नियंत्रण यह सुनिश्चित करता है कि वर्कपीस अधिक गरम न हो।
T6 ड्रॉप बॉटम फर्नेस के यांत्रिक ट्रांसमिशन भागों में इंटरलॉकिंग कंट्रोल अपनाया जाता है, अर्थात जब फर्नेस
दरवाजा थोड़ा खुला है, वेंटिलेटर डिवाइस और हीटिंग तत्व की बिजली की आपूर्ति स्वचालित रूप से बंद हो जाती है, और
उठाने की डिवाइस की बिजली की आपूर्ति स्वचालित रूप से बहाल हो जाती है; जब चार्जिंग टोकरी निर्दिष्ट स्थान पर पहुंचती है
भट्ठी की स्थिति और भट्ठी का दरवाजा बंद है, उठाने वाली डिवाइस की बिजली की आपूर्ति स्वचालित रूप से काट दी जाती है;
वेंटिलेटर उपकरण और हीटिंग तत्व की बिजली की आपूर्ति केवल भट्ठी के दरवाजे के बंद होने के बाद ही जुड़ी जा सकती है।
गलत संचालन के कारण होने वाली दुर्घटनाओं को रोकने के लिए बंद।
5आपूर्ति का दायरा
| नहीं. | पद | मात्रा |
| 1 | हीटिंग और बुझाने की भट्ठी | 1 सेट |
| 2 | उठानेवाला यंत्र | 1 सेट |
| 3 | पीआईडी टच स्क्रीन नियंत्रण प्रणाली | 1 सेट |
| 4 | थर्मोकपल, मुआवजा तार | 1 सेट |
| 5 | ट्रॉली | 1 सेट |
| 6 | स्टेनलेस स्टील लोडिंग रैक | 2 पीसी |
| 7 | स्टेनलेस स्टील के मोबाइल पानी के टैंक | 1 सेट |
| 8 | मूल रेखाचित्र | 1 पीसी |
| 9 | उपकरण सामान्य चित्रण | 1 पीसी |
| 10 | विद्युत योजना | 1 पीसी |
| 11 | विद्युत भट्ठी के लिए निर्देश पुस्तिका | 1 पीसी |
6मुख्य घटकों की सूची
| नहीं. | पद | नाम |
| 1 | तापमान नियंत्रक | जापान शिमडेन इंस्ट्रूमेंट्स |
| 2 | शक्ति नियामक | जियांगसू डानक्सियांग |
| 3 | प्रतिरोध बैंड | बीजिंग शोगंग |
| 4 | इन्सुलेशन सामग्री | शेडोंग लुयांग समूह |
| 5 | अग्निरोधक सामग्री | यिक्सिंग, जियांगसू |
| 6 | स्टील | तांगशान आयरन एंड स्टील, अंशान आयरन एंड स्टील |
| 7 | स्टेनलेस स्टील प्लेट | TISCO |
| 8 | टचस्क्रीन | एमसीजीएस, चीन |
| 9 | कम करनेवाला | Jiangsu Yifan ट्रांसमिशन |
| 10 | दो गति वाले लिंच | शंघाई शेनवेई |
| नोटः उपरोक्त विन्यास को ग्राहक को नोटिस किए बिना समकक्ष स्तर के ब्रांडों में परिवर्तित किया जा सकता है क्योंकि मौजूदा लोगों के घटक अनुपलब्ध हैं। | ||
