| ब्रांड नाम: | WONDERY |
| मॉडल संख्या: | RT2-200-6 |
| मूक: | 1 सेट/सेट |
| कीमत: | TO BE ENGOTIATED |
| डिलीवरी का समय: | 60 कार्य दिवस |
| भुगतान की शर्तें: | एल/सी, टी/टी |

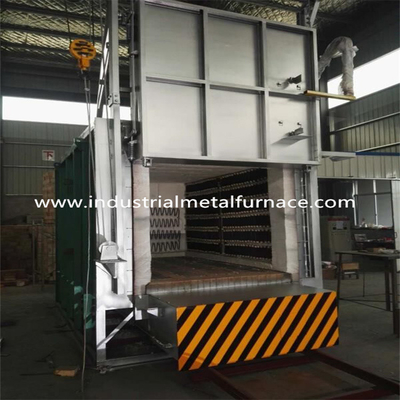

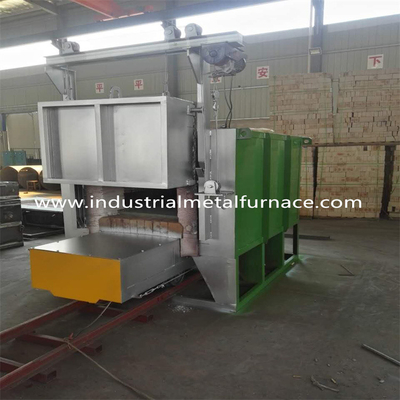

अनुकूलित 3.5 * 1.5 * 1.2 विद्युत प्रतिरोध एल्यूमीनियम भागों के लिए T4 उम्र बढ़ने गर्मी उपचार भट्ठी
बोगी फायर फर्नेस का उपयोग मुख्य रूप से विभिन्न स्टील संरचनात्मक घटकों, एनीलिंग और अन्य गर्मी उपचार प्रसंस्करण के लिए किया जाता है।
| नहीं. | पद | तकनीकी मापदंड |
| 1 | नामित शक्ति | 200 किलोवाट + 5% (1-100%) समायोज्य |
| 2 | विद्युत आपूर्ति | 380V, 3-चरण, 50Hz |
| 3 | नामित तापमान | 650°C |
| 4 | खाली भट्ठी की ताप दर | ≤1.2 घंटे |
| 5 | हीटिंग एलिमेंट कनेक्ट करने की विधि | YY |
| 6 | तापमान एकरूपता | ±5°C |
| 7 | उपकरण तापमान नियंत्रण की सटीकता | ±1°C |
| 8 | प्रभावी कार्यरत आकार | 3500 × 1500 × 1200 मिमी (L*W*H) |
| 9 | नियंत्रण क्षेत्र | 2 क्षेत्र और 2 अतिरिक्त तापमान माप बिंदु |
| 10 | खाली भट्ठी में हानि शक्ति | ≤10% |
| 11 | तापमान नियंत्रण | एससीआर, पीआईडी नियामक, SHIMADEN विद्युत तापमान नियंत्रक, संचार के साथ सुसज्जित 15 इंच टच स्क्रीन नियंत्रण, सेटिंग्स और प्रक्रिया वक्रों के भंडारण और ऐतिहासिक डेटा बचत के साथ,पूछताछ करना, और डाउनलोड कर रहा है। |
| 12 | भट्ठी की ओर बाहरी दीवार पर तापमान वृद्धि | <40°C |
| 13 | हीटिंग एलिमेंट सामग्री | 0Cr25AL5 (स्ट्रिप) |
| 14 | भट्ठी के नीचे की प्लेट की सामग्री |
ZG30Cr18Mn12Si2 गर्मी प्रतिरोधी स्टील कुल मोटाईः 30 मिमी |
| 15 | लोड करने की विधि | workpiece बोगी की सतह पर उठाया जाता है, और बोगी हीटिंग के लिए में चलाया जाता है |
| 16 | इलेक्ट्रिक हीट ट्रीटमेंट ओवन का अस्तर फॉर्म | मानक अग्नि प्रतिरोधी फाइबर संरचना को अपनाना |
| 17 | भट्ठी के दरवाजे का खोलने और बंद करने का रूप | 1 टन के इलेक्ट्रिक लिफ्टों का सेट, ऊपर और नीचे, स्व-वजन संपीड़न और सीलिंग के साथ |
| 18 | बोगी के प्रवेश और निकास का रूप | पहियों को अंदर और बाहर चलाने के लिए 4KW साइक्लोइडल पिनव्हील रिड्यूसर का 1 सेट |
| 19 | सर्कुलेशन वेंटिलेटर | 7.5 किलोवाट के परिचालित पंखे के 2 सेट, शीतलन विधि जल शीतलन को अपनाती है। |
| 20 | मार्गदर्शक प्लेट | 2 मिमी 304 स्टेनलेस स्टील |
3संरचनात्मक परिचय
बोगी फायर ट्रीटमेंट ओवन में मुख्य रूप से एक ओवन शेल, ओवन अस्तर, ओवन दरवाजा, लोड लेजर बोगी और
बोगी कर्षण तंत्र, भट्ठी शरीर और कार्यशाला सील तंत्र; हीटिंग तत्वों और निर्धारण उपकरणों; भट्ठी
स्वचालित तापमान नियंत्रण प्रणाली, गर्म हवा परिसंचरण प्रणाली आदि।
इस बुढ़ापे गर्मी उपचार भट्ठी के गर्म हवा परिसंचरण प्रणाली मुख्य रूप से दो केन्द्रापसारक प्रशंसकों और एक स्टेनलेस स्टील
स्टील गाइड प्लेट।
हीटिंग एलिमेंट द्वारा उत्सर्जित गर्मी को प्रभावी कार्य क्षेत्र में समान रूप से सर्कुलेशन फैन द्वारा हीटिंग एलिमेंट के माध्यम से उड़ाया जाता है।
हवा गाइड प्लेट. प्रशंसक और शाफ्ट की सामग्री Cr20Ni20 है, और असर के सामान्य उपयोग को सुनिश्चित करने के लिए,
शीतलन विधि वायु शीतलन है।
